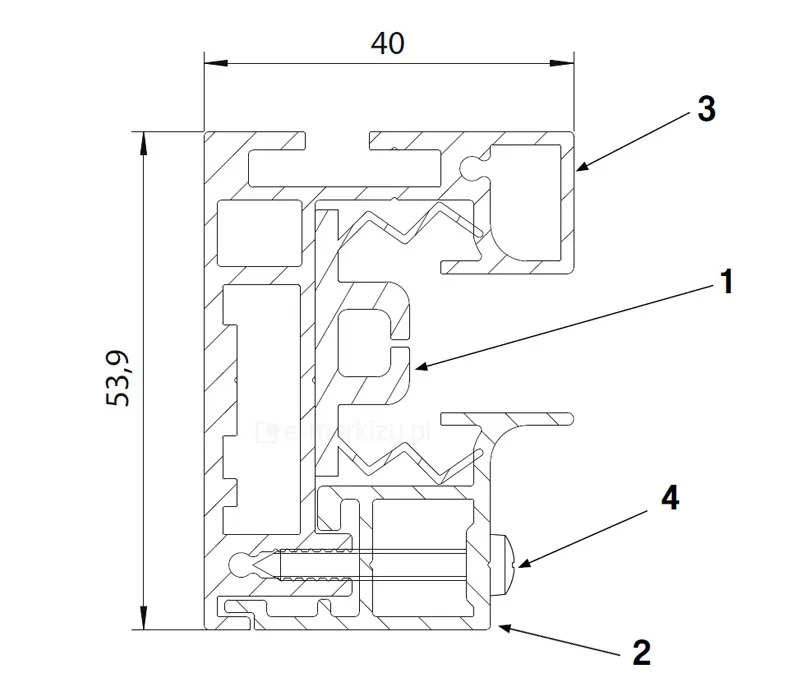

Ziiip-Führungsprofil (Standard)

1. Führungsprofil (Zickzack)
2. Anleitung G40Z-Revision

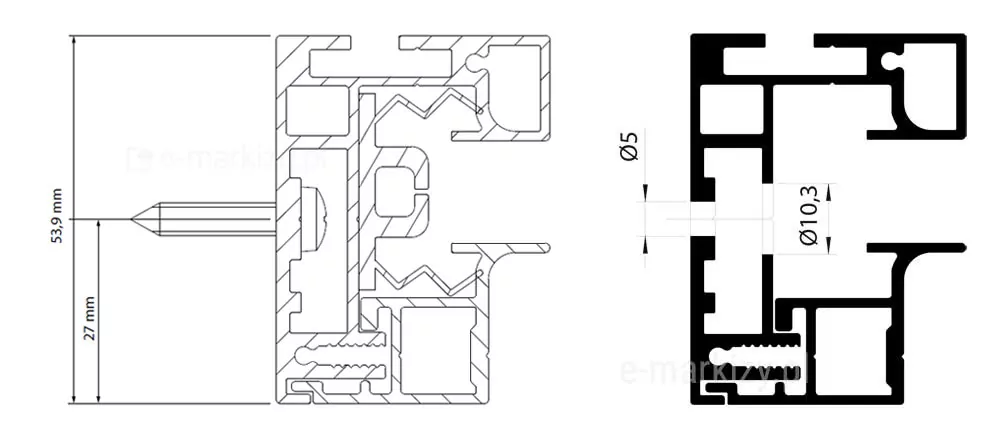

3. Führung G40Z-02 (fester Teil)
4. Befestigungsschraube

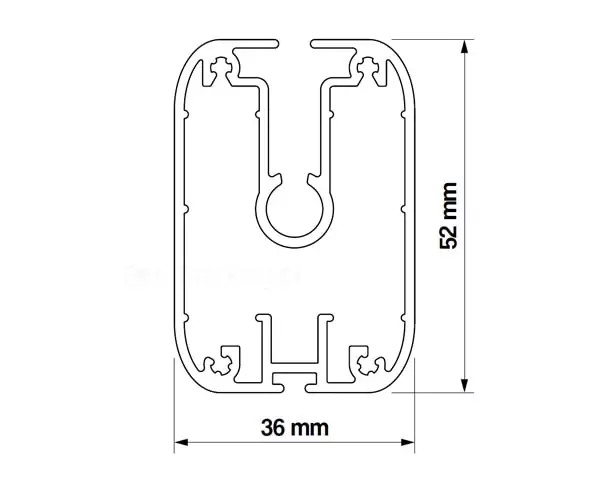

FG51 Unterbalken (Standard)

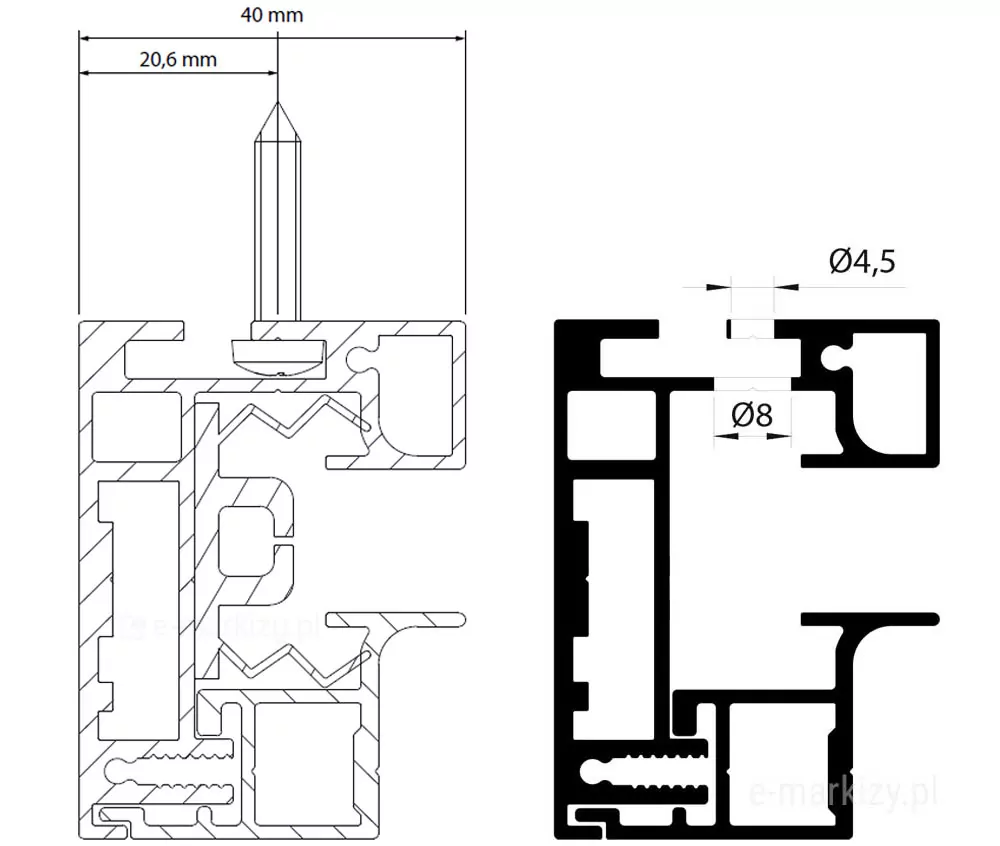

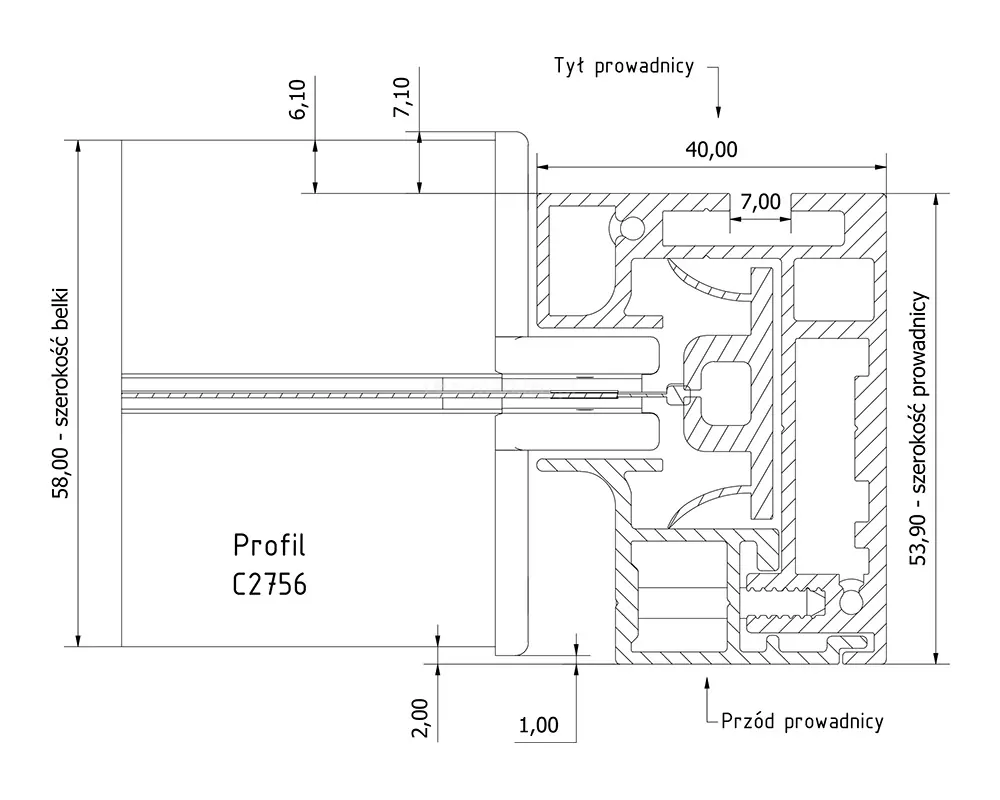

Ziiip – C2756 Führungsprofil

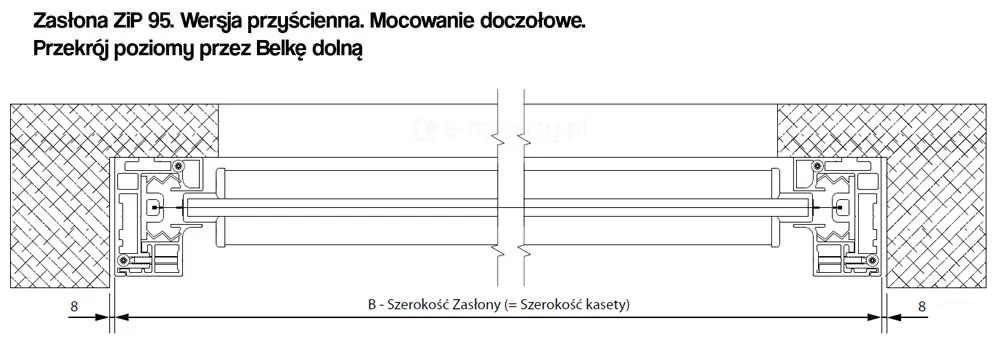

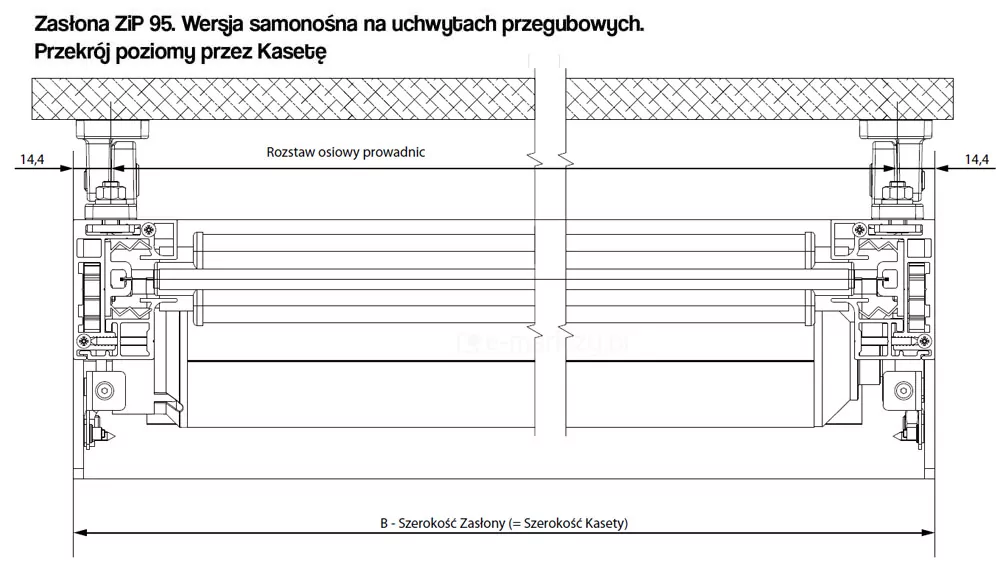

Installation des ZIIIP 95-Systems ohne Verwendung von Abstandshaltern – Bei Verwendung bis zu einer Breite von 1600 mm erfordert die Position der Führung von der Wand zusätzliche Abstandshalter.

*Wenn Sie schmale und breite Reflexe gleichzeitig bestellen, ist es möglich, die neuen VERLÄNGERTEN Unterbalken auch bei Reflexen mit einer Breite über 1600 mm zu verwenden (Aufpreis ~5 %).

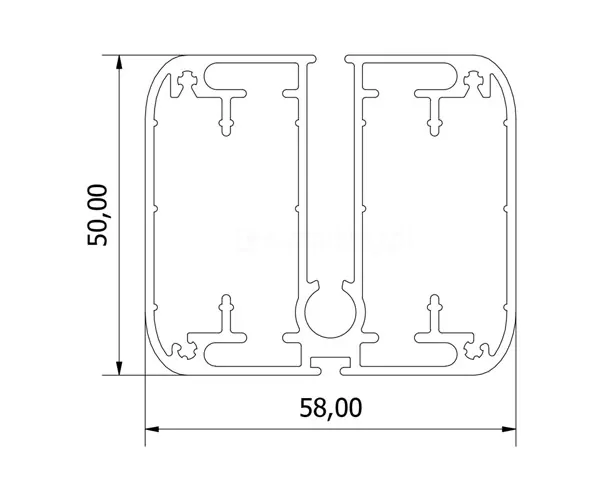

Ziiip-Unterbalken – C2756

Bei Verwendung bis zu einer Breite von 1600 mm können Sie voll funktionsfähige schmale und hohe ZiiiP-Systeme herstellen.

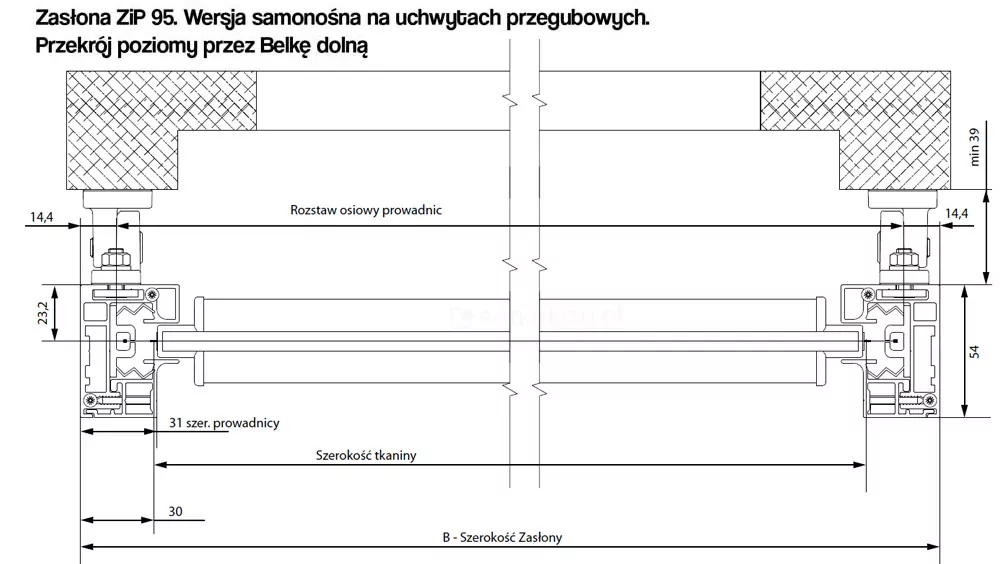

Beim ZiiiP 95 verbreiterten Unterbalken empfehlen wir die Verwendung von Abstandshaltern.

Reflexol Ziiip 95 Selt

Anwendung:
Sonnenschutz und Beschattung vertikaler Fensteröffnungen, Verglasung, Raumaufteilung.
Produkteigenschaften:
– Die Struktur des Systems besteht aus stranggepresstem Aluminium, was die Haltbarkeit und Stärke des Reflexes gewährleistet.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum
– Sie erhöhen den Anteil des diffusen Lichts im Raum
– Aluminium-Strangpressführungen mit Revision
– Möglichkeit der modularen Montage von Führungen auf gängigen selbsttragenden Halterungen
– Der Stoff verfügt über seitliche Reißverschlüsse, die für eine hohe Windbeständigkeit sorgen
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken
– Sie begrenzen das Eindringen von Lärm in das Gebäudeinnere
– Sie geben im Betrieb keine giftigen Stoffe ab
– Lärmemissionen von motorisierten Außenvorhängen gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.
– Motoren haben die Schutzart IP 44
– Die Konstruktion des Produkts und des Antriebs ermöglicht es, den Vorhang in jeder Höhe im Auf-Ab-Arbeitsbereich sicher zu stoppen und dort im schwebenden Zustand zu verbleiben
– Die Auf- und Abwärtsbewegung erfolgt über einen elektrischen Steuermechanismus mit einem an das Steuersystem angeschlossenen Antriebssystem
– Die Struktur der verwendeten HIGH-T-TEX-Stoffe reduziert wirksam die Kontrastbildung, die bei Sonneneinstrahlung in den Raum entsteht
– Reduziert das Eindringen von Lärm in das Gebäudeinnere
– Pulverbeschichtete Struktur
– Elektrischer Antrieb
– Farben: RAL, FSM

TECHNISCHE PARAMETER VON REFLEKSOL R95 Ziiip
Maximale Breite: 2,7 m (Kabel)
Maximale Höhe: 3 m
Maximale Stoffoberfläche: 8,1 m2
Wickelrohrdurchmesser: 51 mm

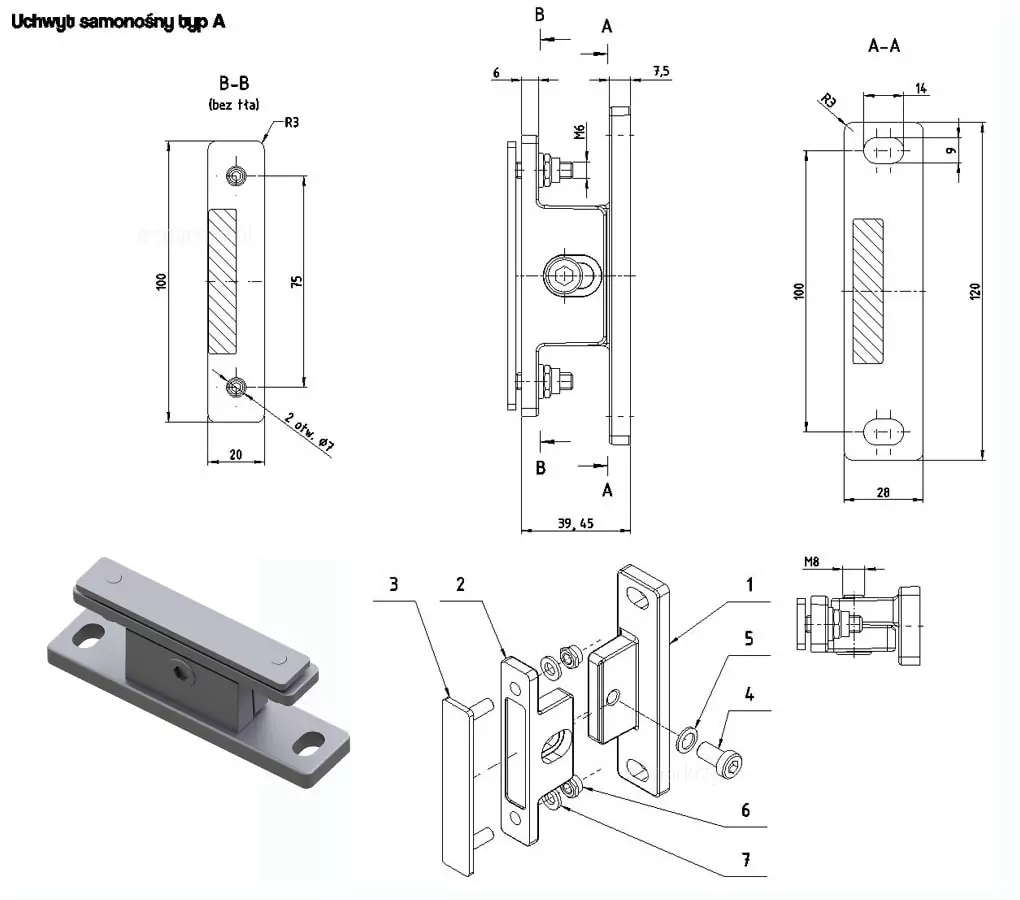

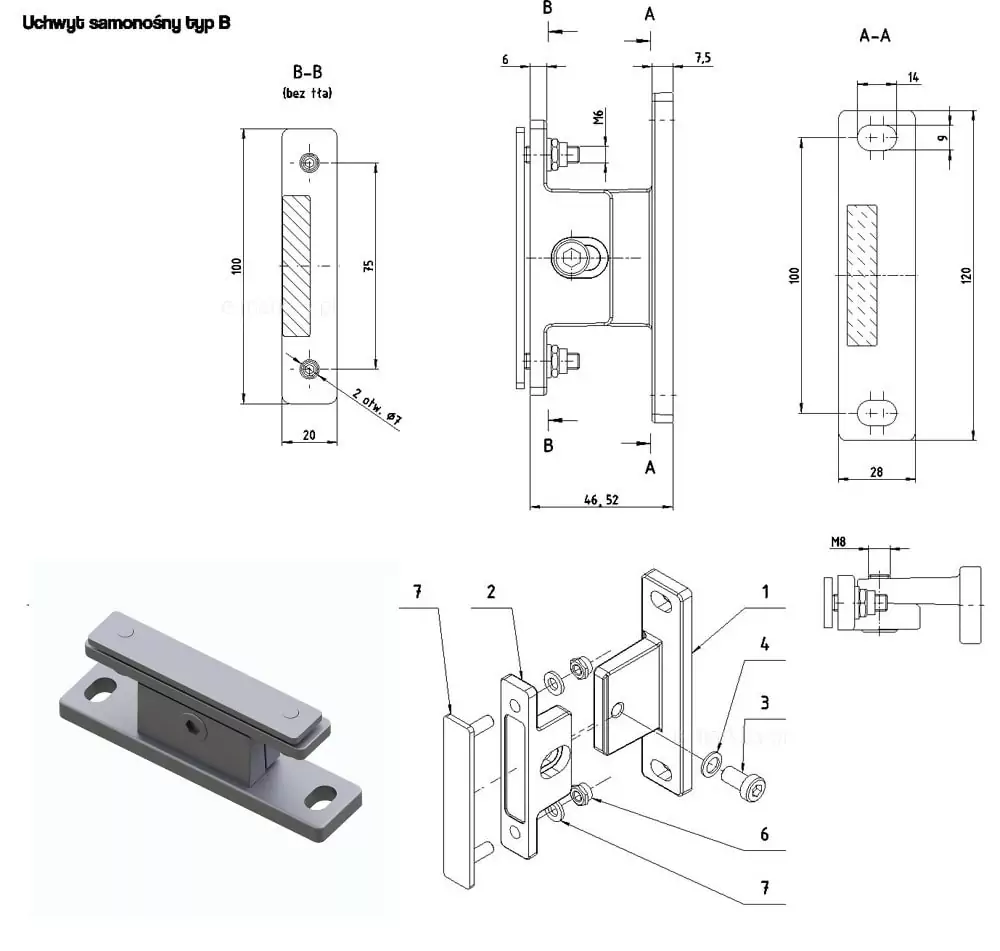

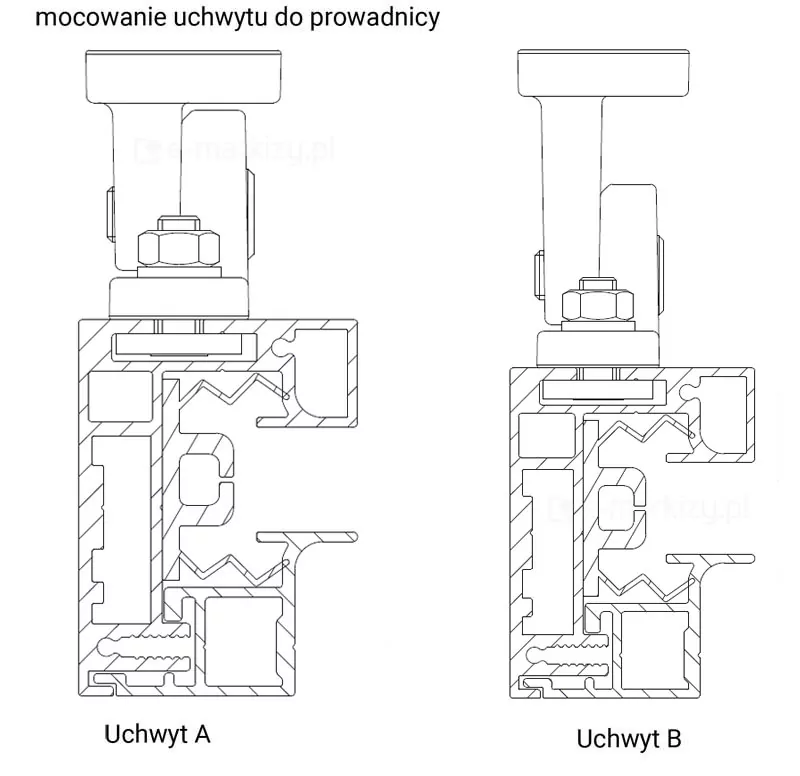

Führungen: Bei selbsttragenden Griffen: Typ A (Reflex) mit einer Ausladung von 39-45 mm
oder Typ B (Lamellen) mit einer Ausladung von 52-58 mm
Unterer Balken: FG51-02 (optional FG51)

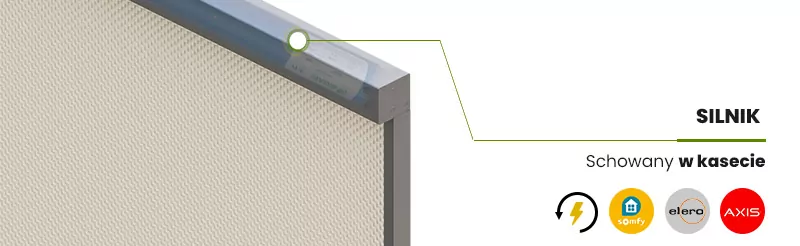

Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 100 W bis 130 W (je nach Motortyp)
– Stromaufnahme von 0,52 A bis 1,05 A (je nach Motortyp)
– Schutzart IP 44
– Dauerbetriebszeit 4 Min
– Drehmoment 5-9 Nm
– Drehzahl von 16 U/min bis 28 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
Konstruktionsfarbe RAL, FSM
Stoffmodell Gemäß der aktuellen Preisliste
Externe Verwendung
ERKLÄRTE LEISTUNG (EXTERN) – Lattenführungen
Leistungserklärung 51A / RZ / 2018
Windlastbeständigkeit: Klasse 6 (480 Pa)
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*
