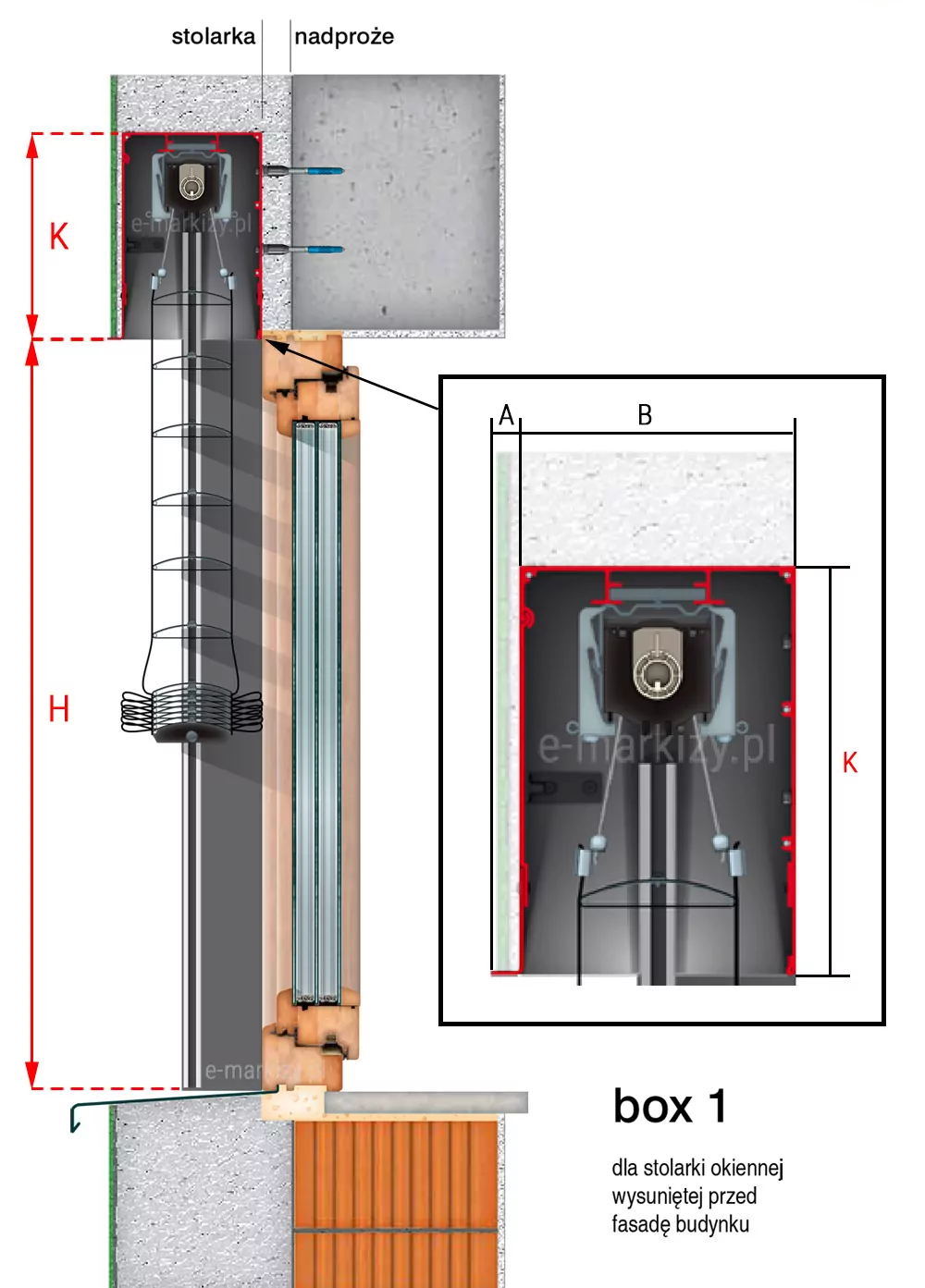

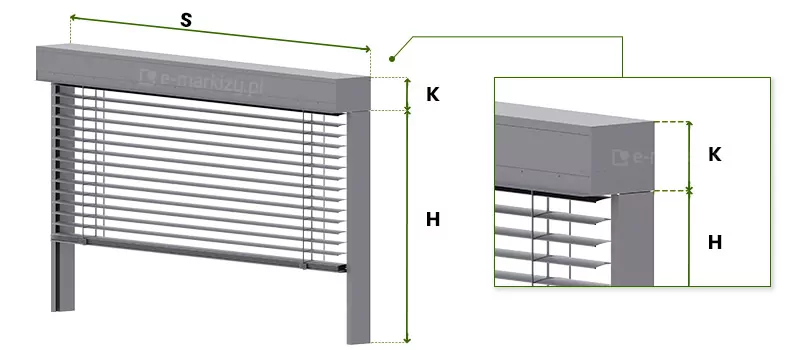

C80 Box 1 Raffstoren – Messung

ein Unterputz-Fensterladen, der vor die Gebäudefassade hinausragt

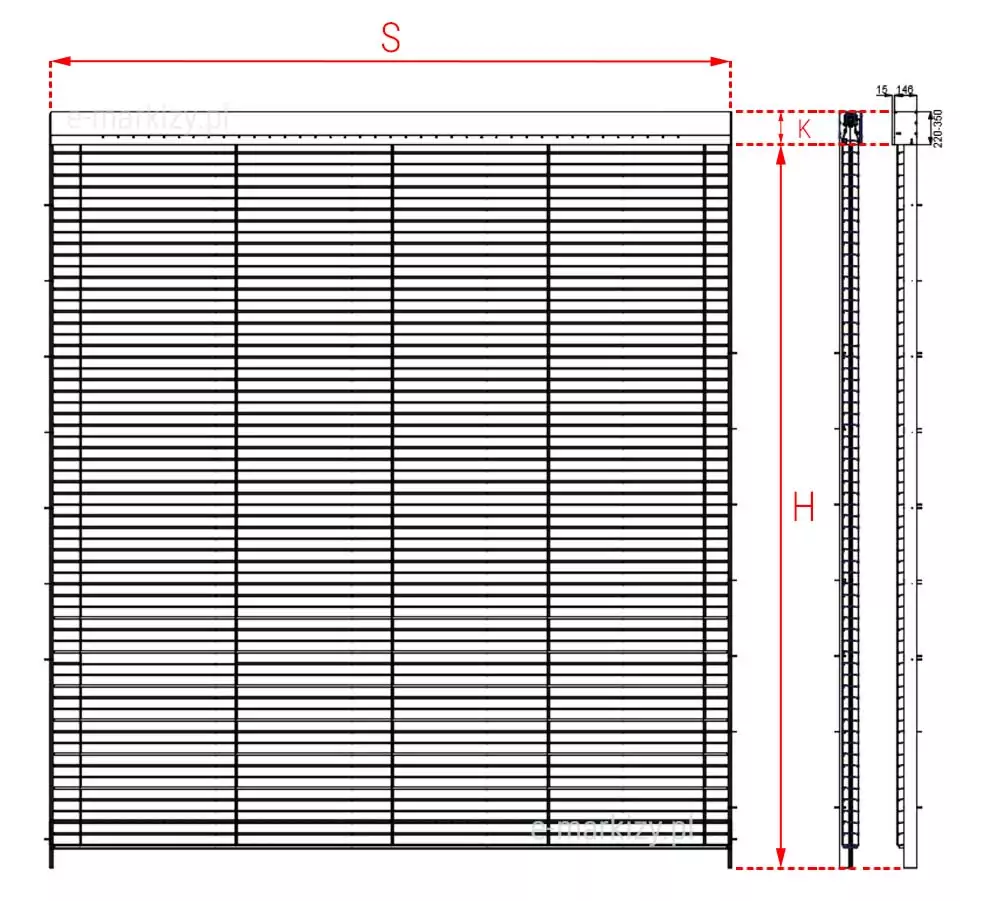

S – Gesamtbreite des Rollos mit Führungen
H – Höhe ohne Kassette (K)
K – Kassettenhöhe

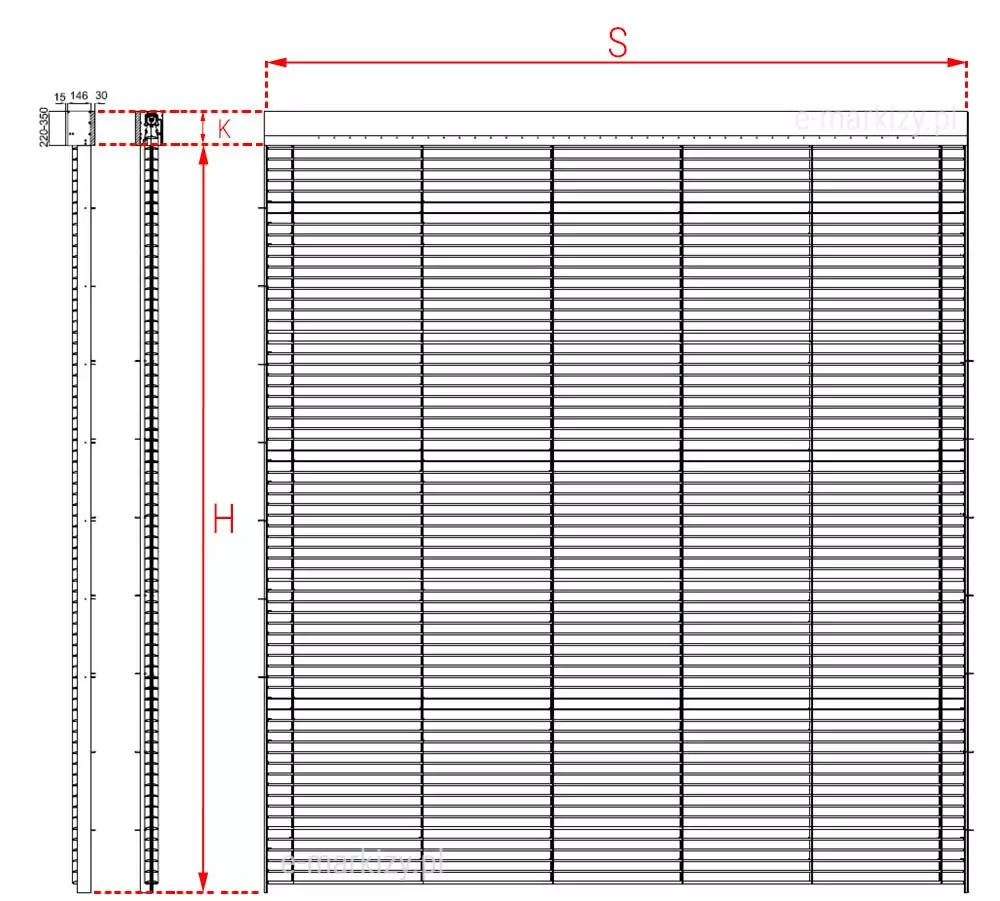

C80 Box 2 Raffstoren – Messung

ein flächenbündiger Fensterladen für die Fensterfront zur Gebäudefassade

S – Gesamtbreite des Rollos mit Führungen
H – Höhe ohne Kassette (K)
K – Kassettenhöhe

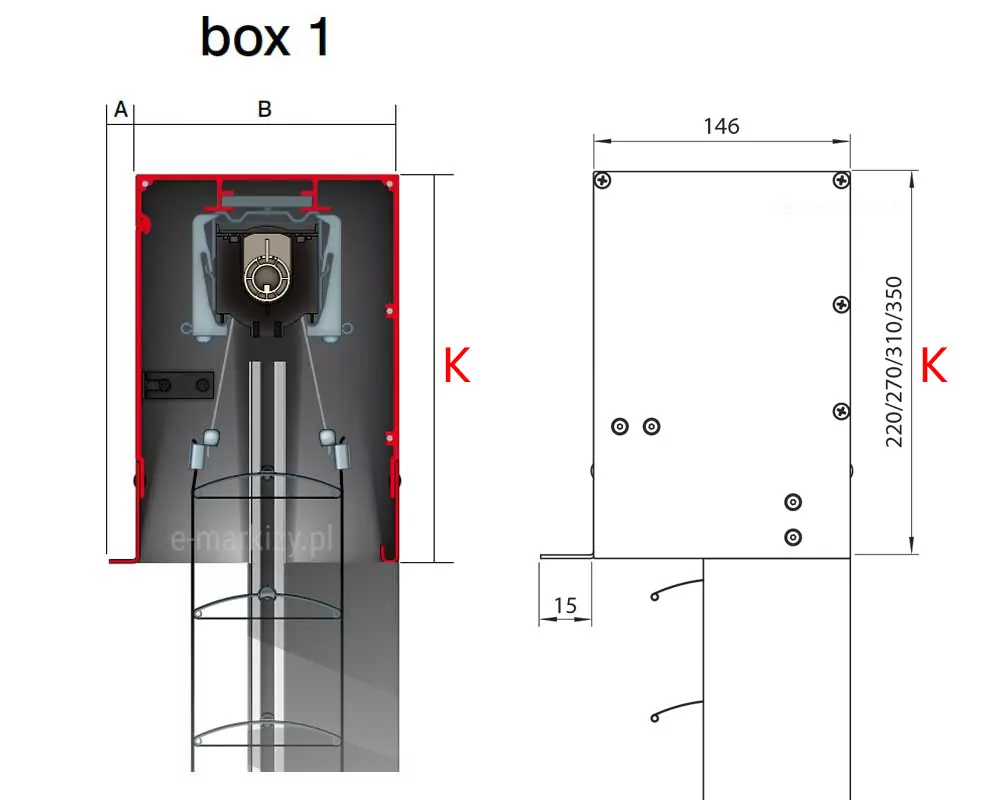

C80 Box 1 Raffstoren – Messdetails

H – Höhe der Führungen

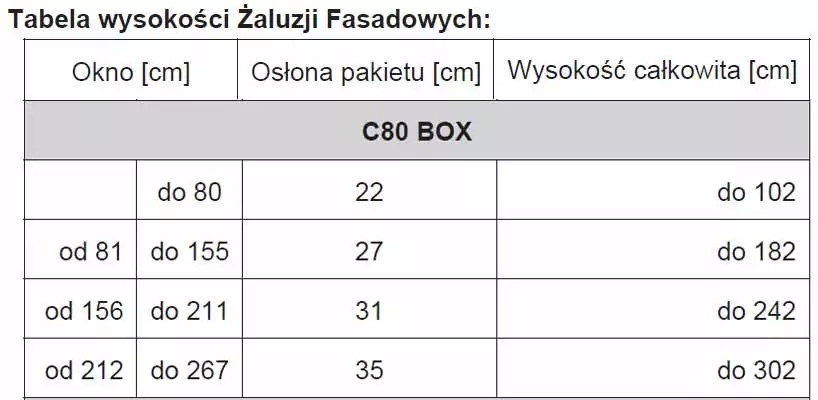

K – die Höhe der Kassette hängt von der Höhe des Fensters ab – gemäß Tabelle unten auf der Seite
A – 15 mm
B – 146 mm

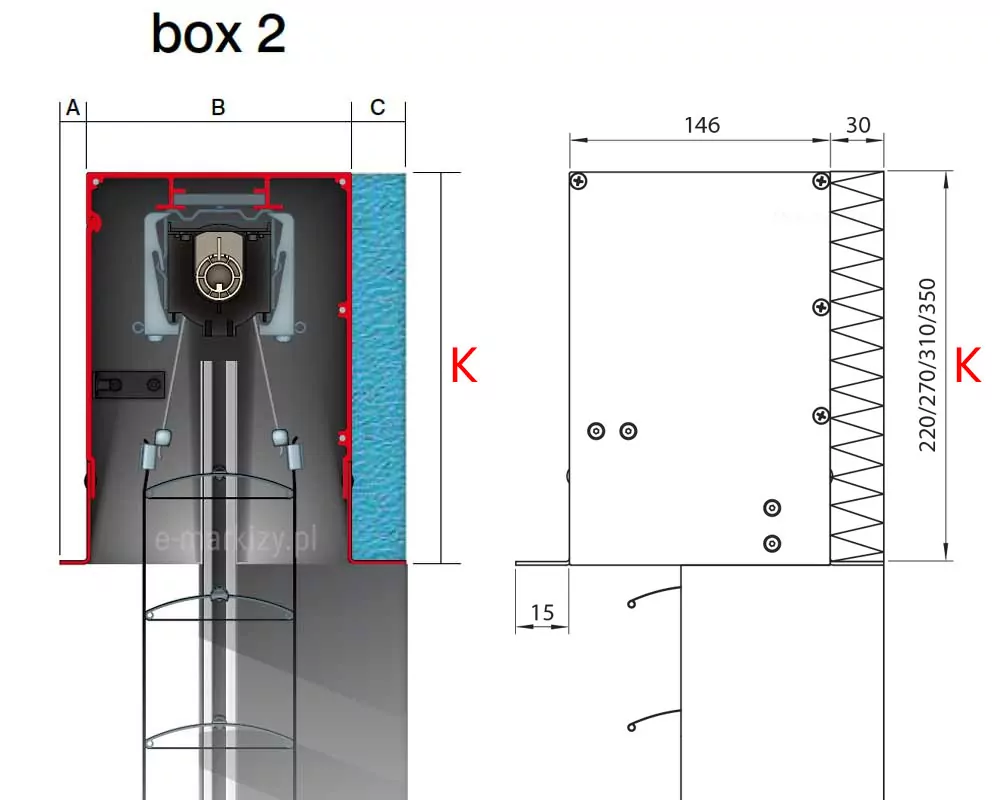

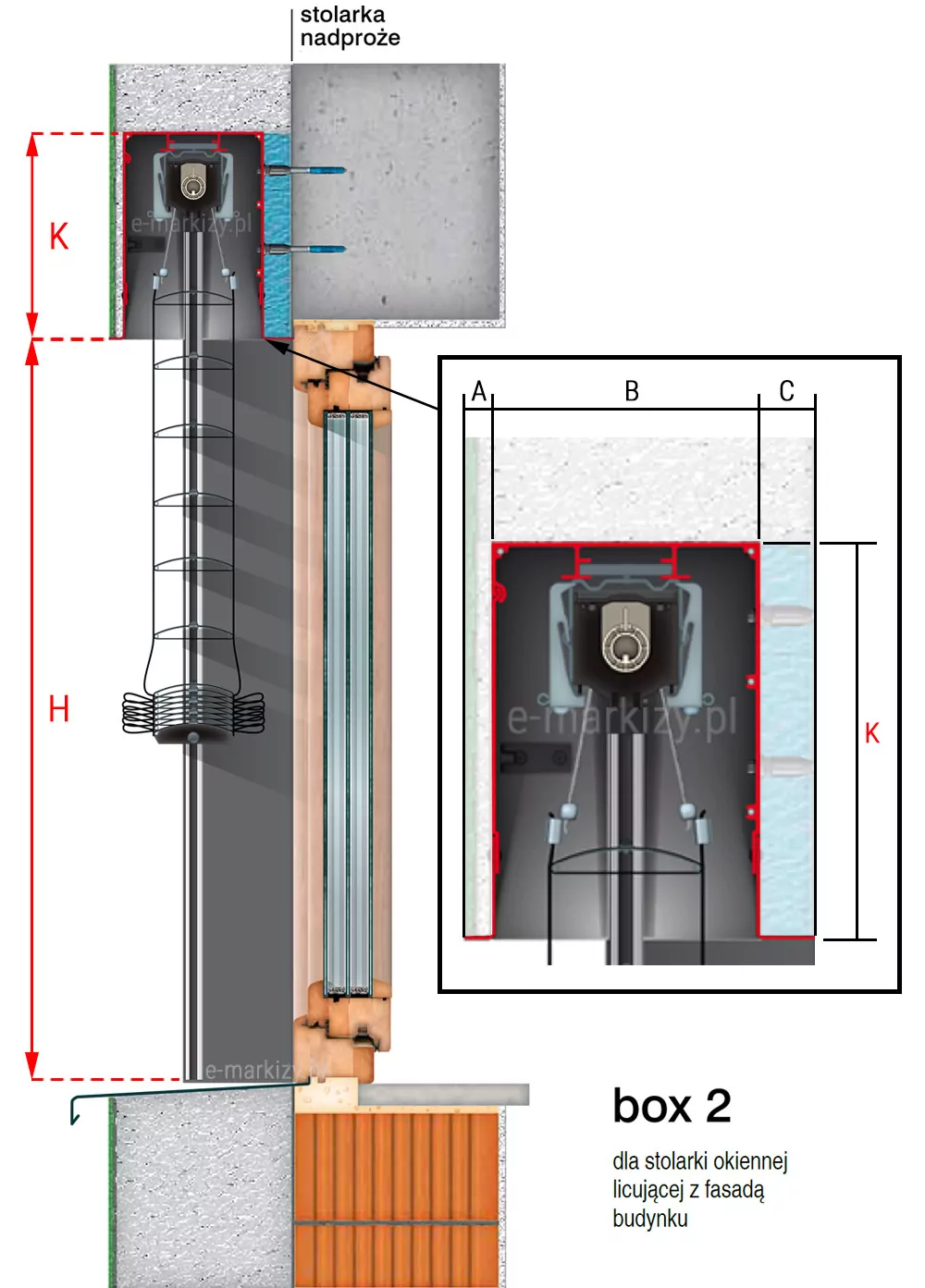

C80 Box 2 Raffstoren – Messdetails

H – Höhe ohne Kassette (K), Höhe der Führungen
K – die Höhe der Kassette hängt von der Höhe des Fensters ab – gemäß Tabelle unten auf der Seite
A – 15 mm
B – 146 mm
C – 30 mm

Sehen Sie sich ein Beispielvideo an Box 1 zusammenbauen

Sehen Sie sich ein Beispielvideo an Zusammenbau von Kasten 2

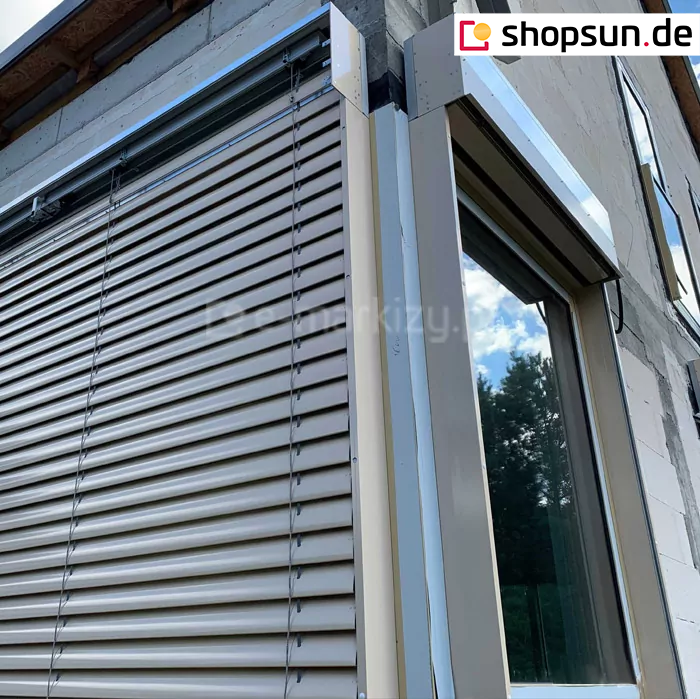

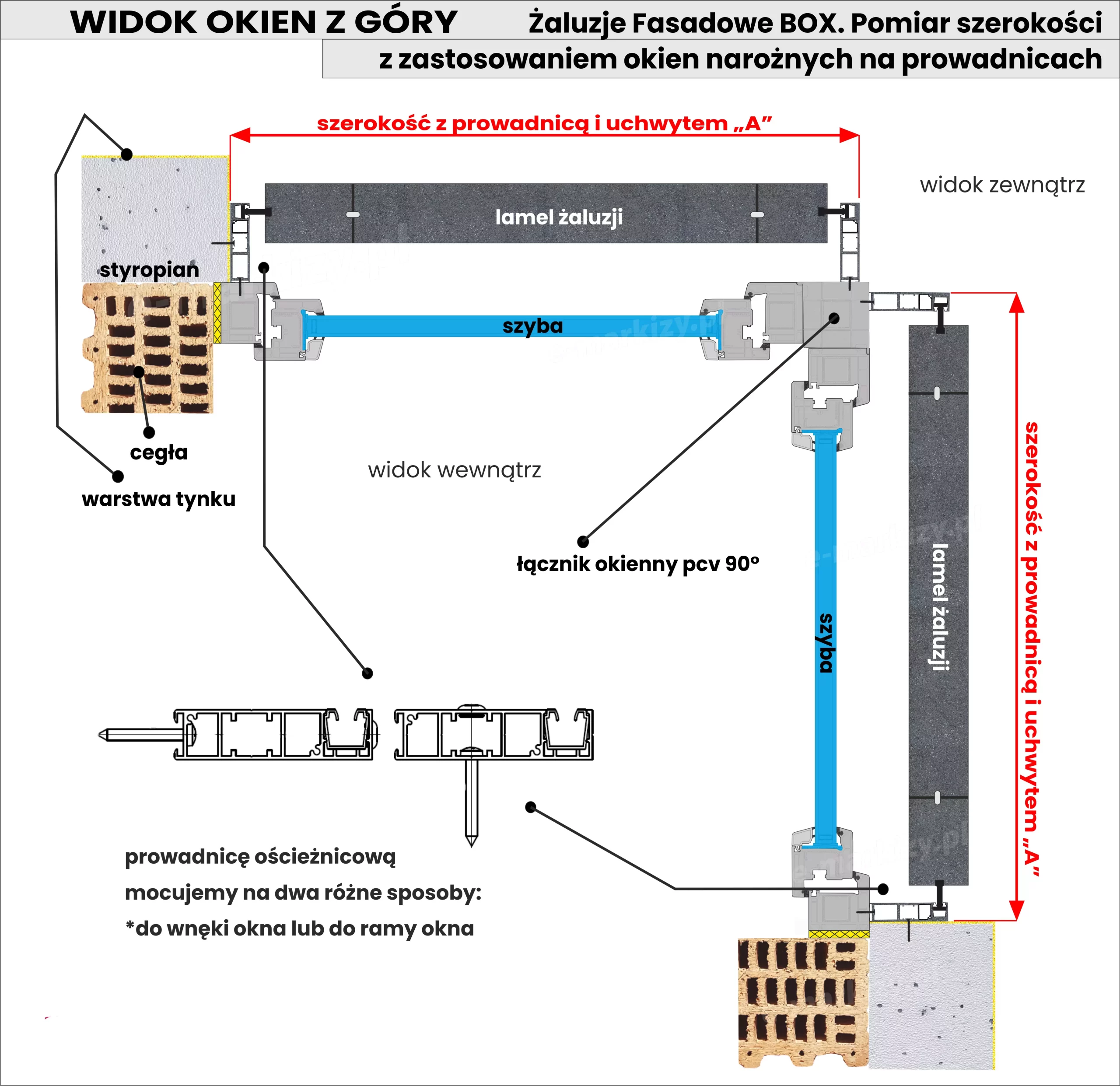

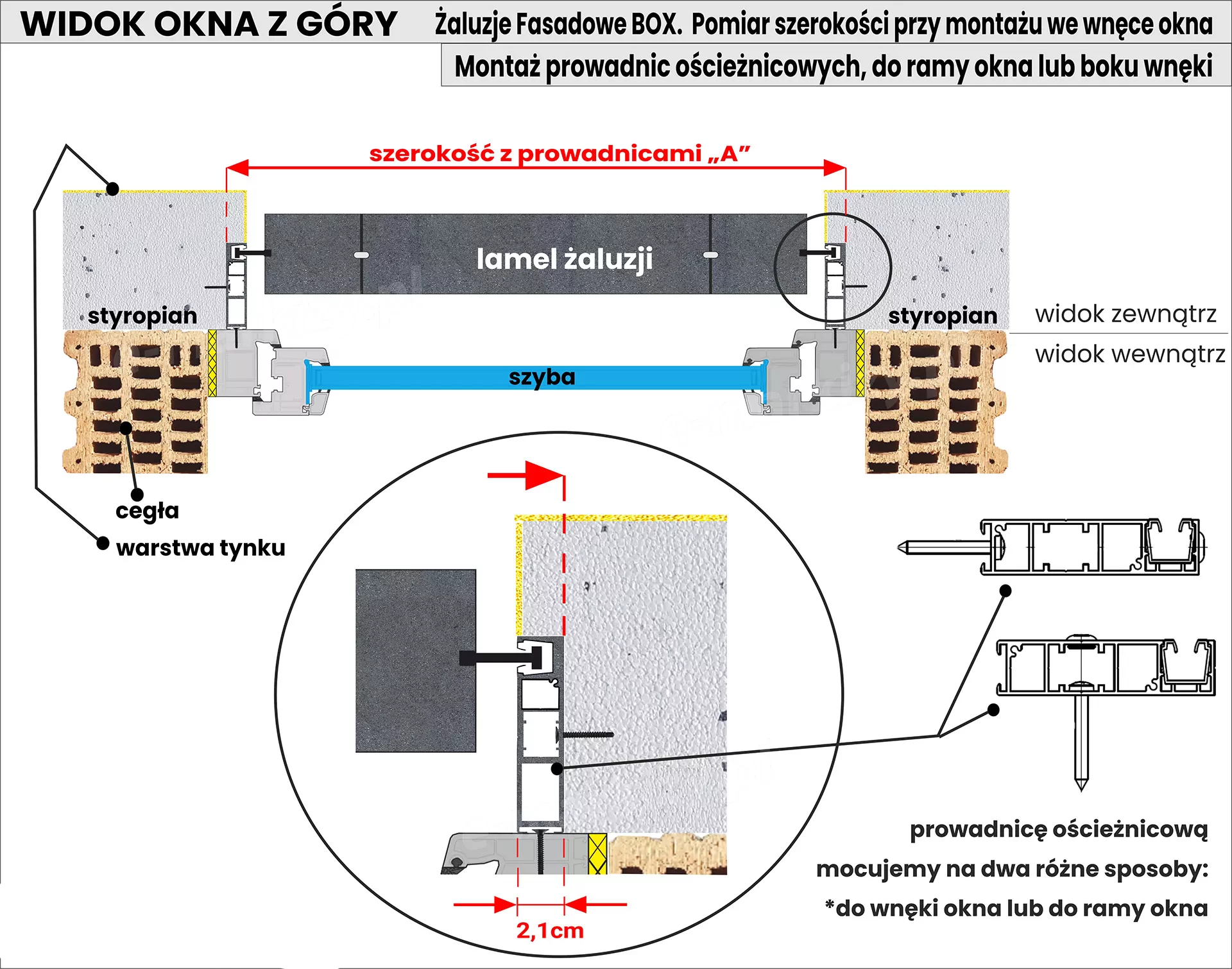

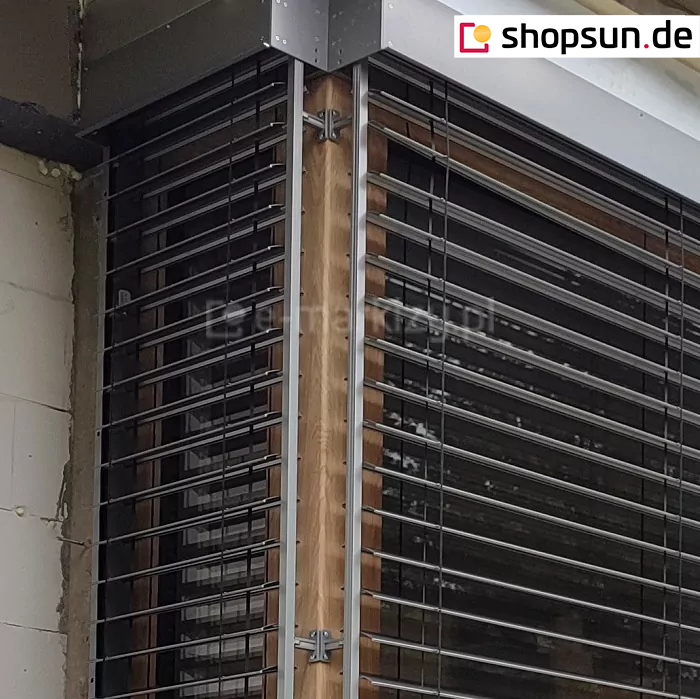

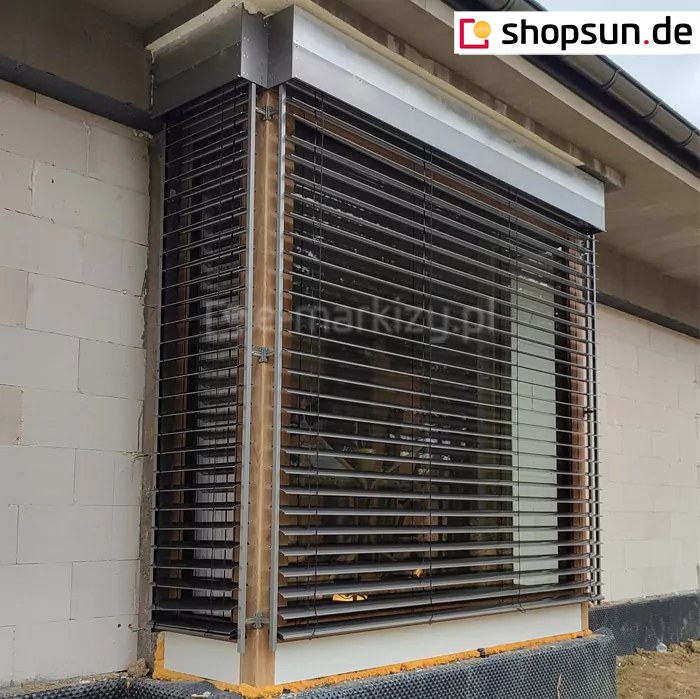

a) Eckführungen auf Winkelhalterungen montiert. Das Beispiel zeigt die Montage in einem Eckfenster unter Verwendung von Rahmenführungen (an den Außenseiten des Fensters) und auf Winkelverbindern, die in der Ecke verwendet werden.

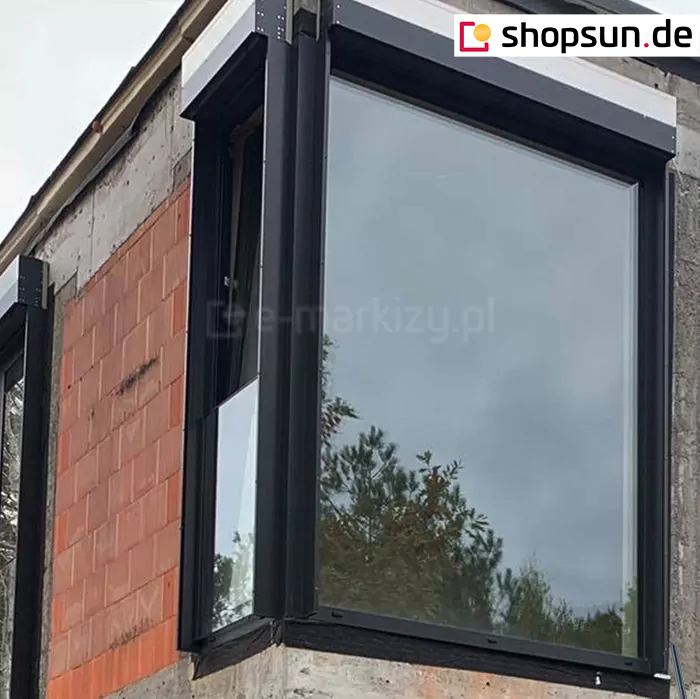

b) Eckführungen direkt am Fensterverbinder montiert. Das Beispiel zeigt die Montage ausschließlich unter Verwendung von Rahmenführungen. Diese Art von Führungen werden an den äußeren Teilen des Fensters und in den Ecken verwendet.

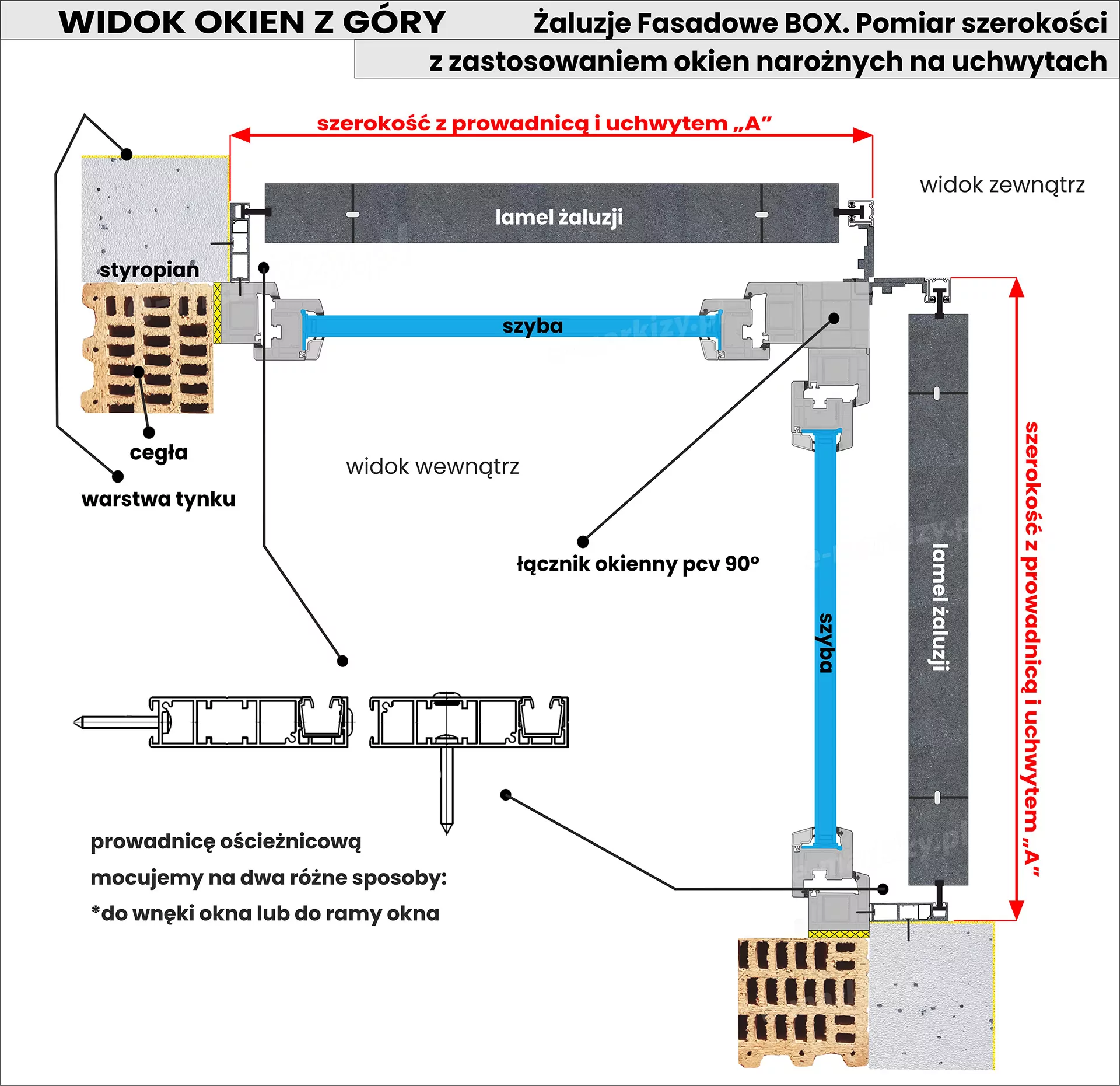

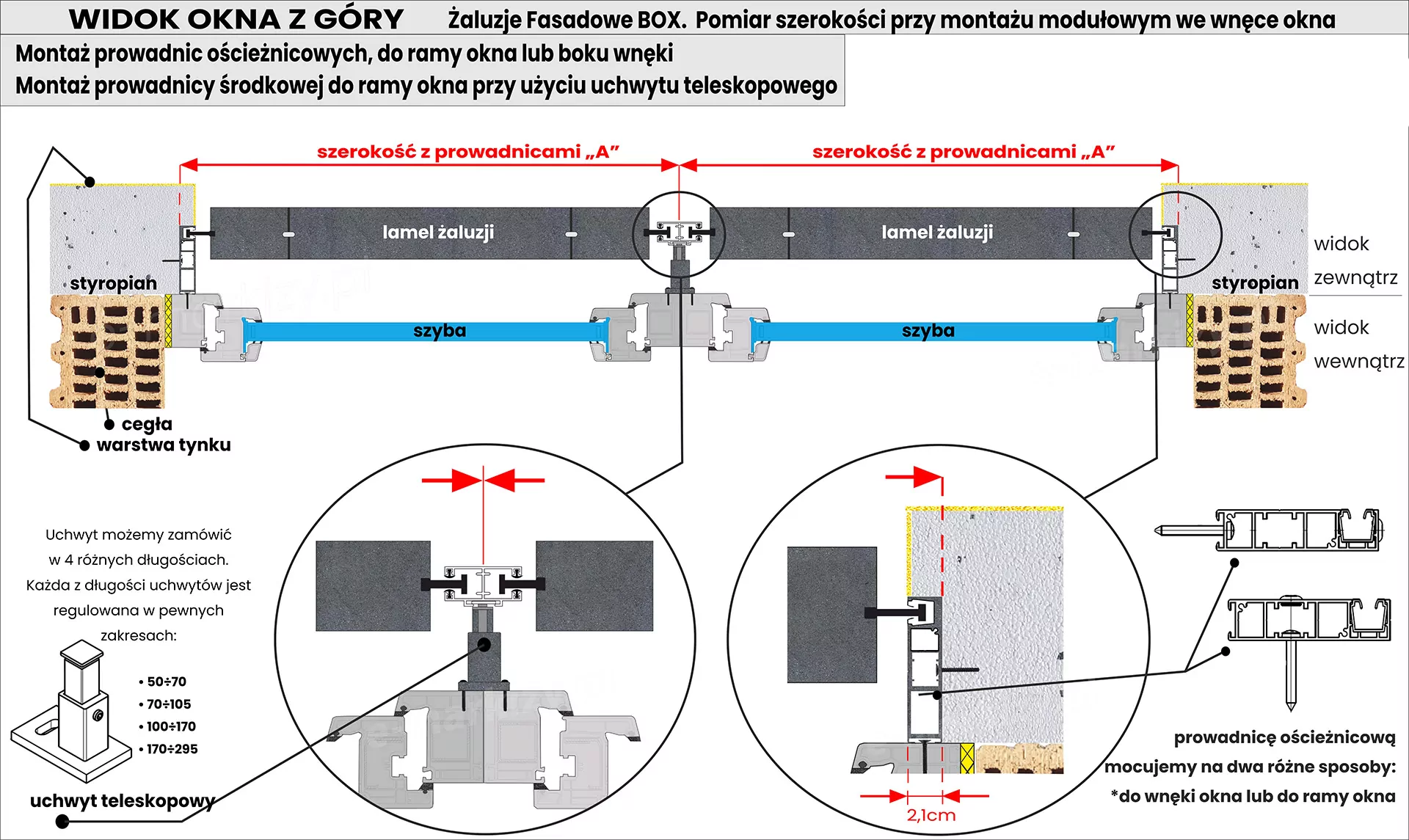

a) Zentrale Führungen am Griff montiert. Unser Beispiel zeigt die Montage von Fassadenjalousien in modularer Ausführung unter Verwendung von Rahmenführungen (an der Außenseite des Fensters) und einer modularen Führung mit Teleskopgriff (in der Mitte des Fensters).

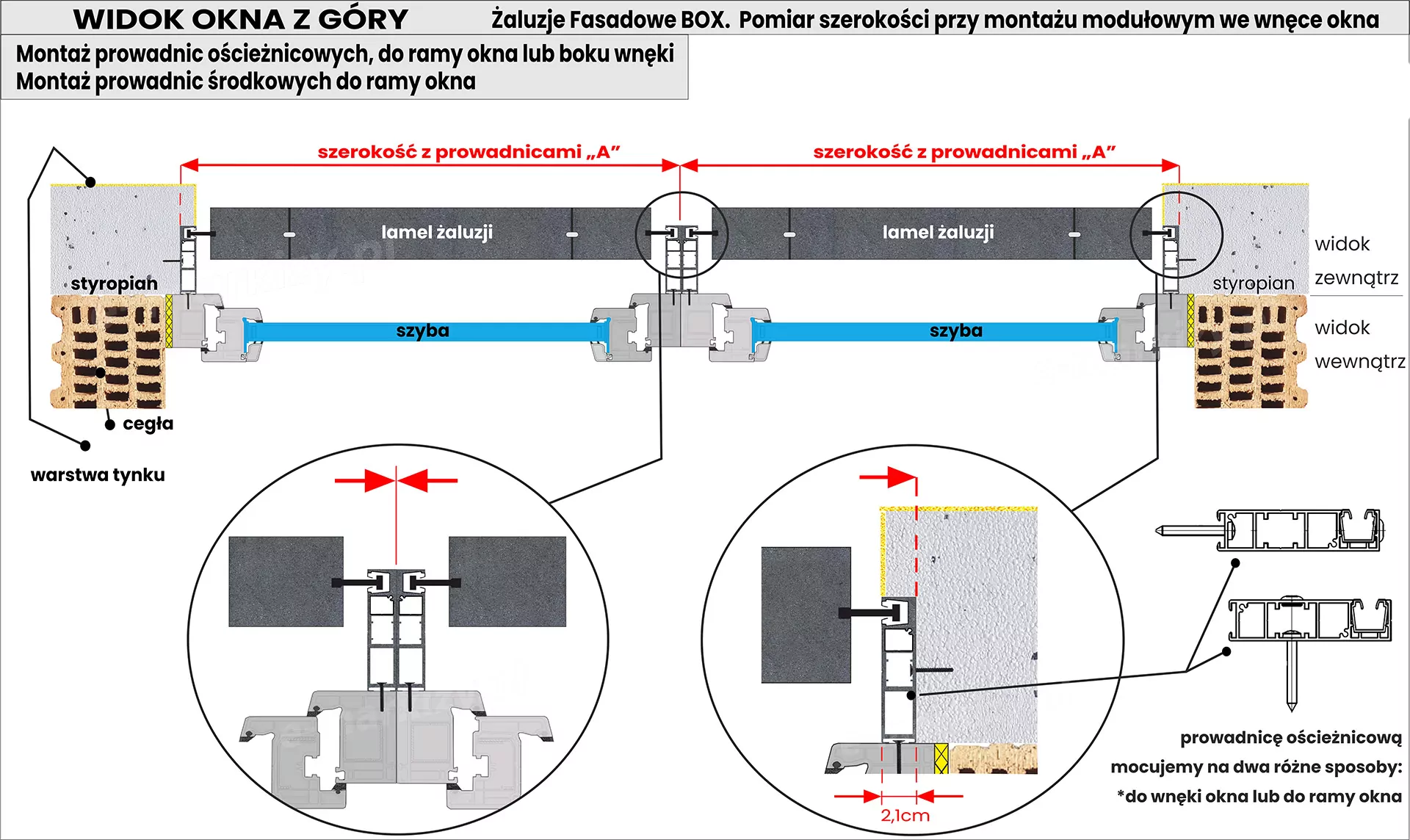

b) Zentrale Führungen, die an den Fensterrahmen befestigt sind. Das Beispiel zeigt die Verwendung von Modulführungen nur für den modularen Aufbau. Im mittleren Teil des Fensters schrauben wir die Führungen zusammen. Die Rahmenführungen können an der Vorderseite (Fenster oder Wand) und seitlich der Nische (außen) montiert werden.
