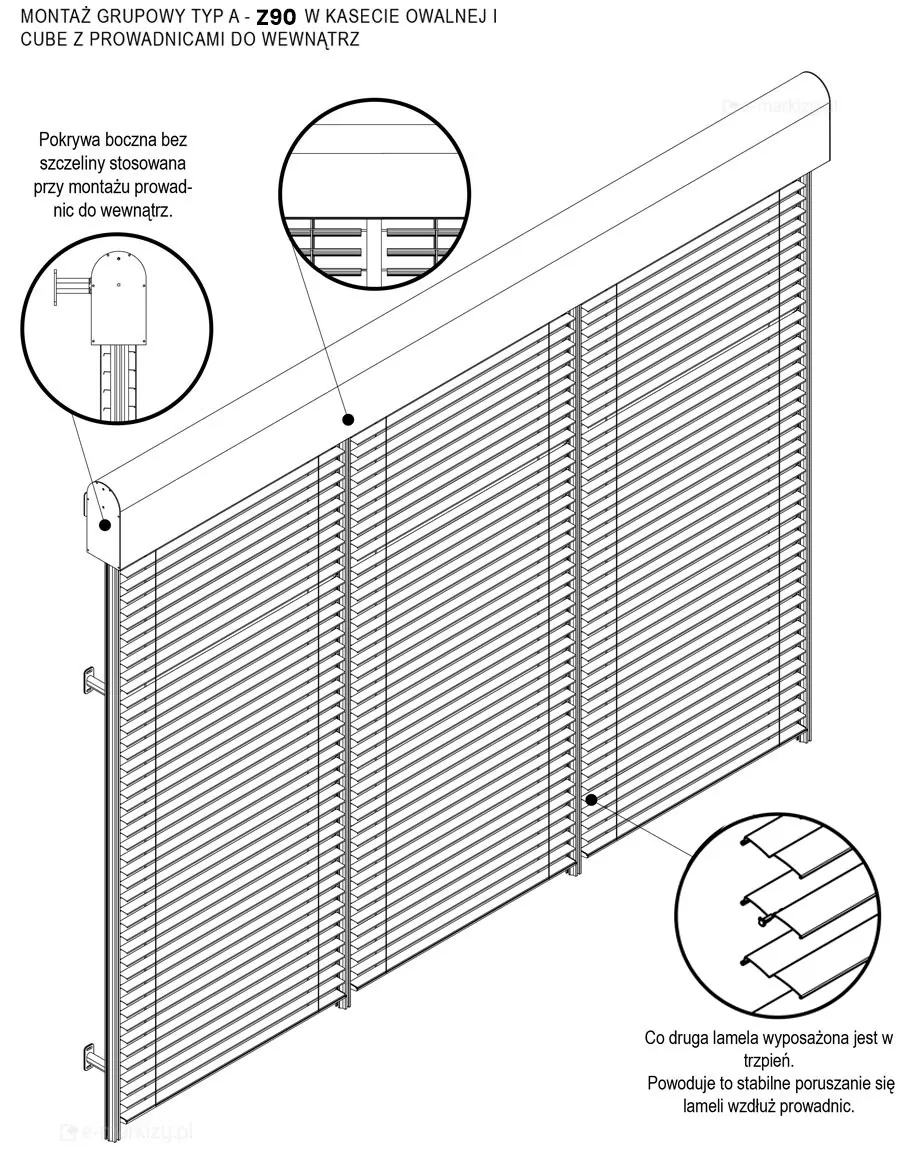

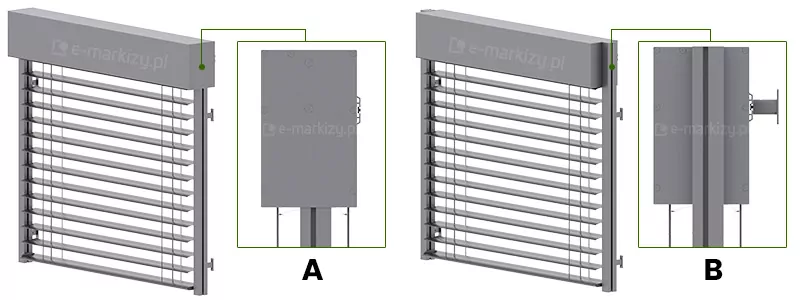

TYP A – Z90 in ovaler/würfelförmiger Kassette mit Führungen innerhalb der Kassette

Bei dieser Art der Montage wird eine gemeinsame Kassette für mehrere Jalousien verwendet und die Führungen werden innerhalb des Systems montiert.

Seitenabdeckung ohne Lücke, die bei der Montage von Führungen nach innen verwendet wird.

Jede zweite Lamelle hat einen Pin. Dies sorgt für eine stabile Bewegung der Lamellen entlang der Führungen.

WARNUNG!
Die maximale Länge der Kassette in einem Stück beträgt 3 m (Befestigung der Kassette nur an den Führungen). Bei zusätzlicher Montage der Kassette beträgt die maximale Breite der Kassette 6 m.

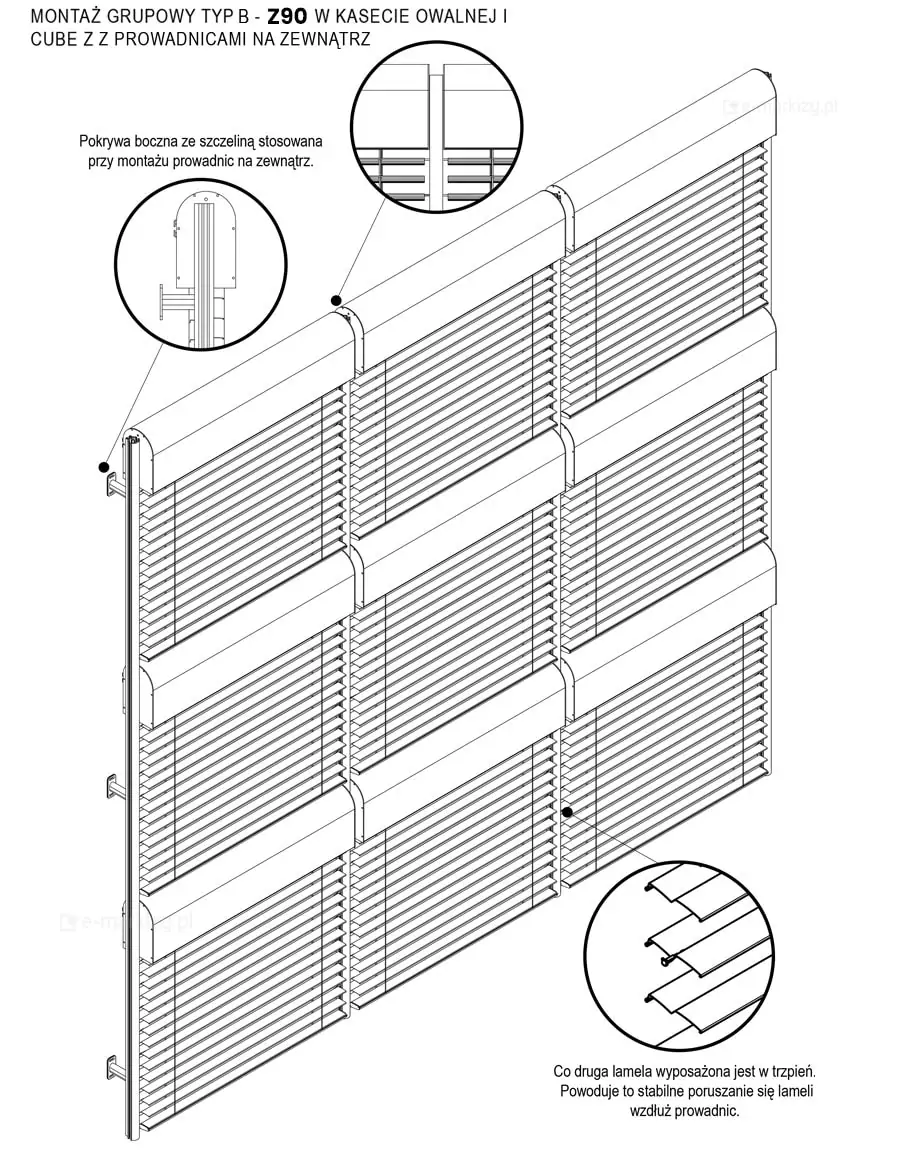

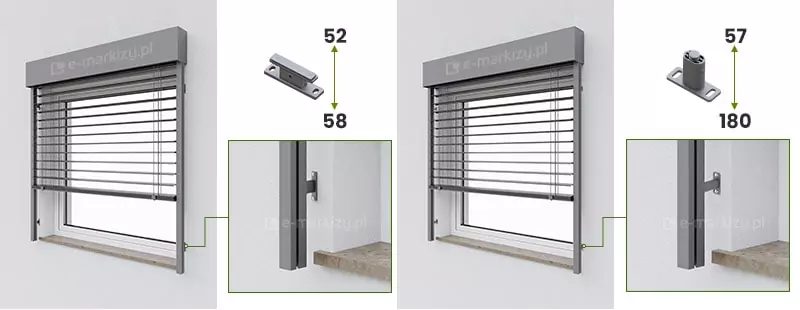

TYP B – Z90 in ovaler/würfelförmiger Kassette mit Führungen außerhalb der Kassette

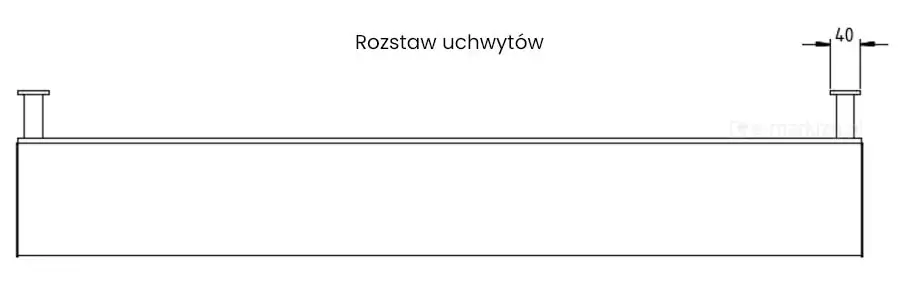

Bei dieser Art der Montage sind die Führungen das tragende Element der Struktur, die das Gewicht der gesamten Struktur auf die Abstandshalter übertragen.

Geschlitzte Seitenabdeckung, die bei der Installation von Führungsschienen im Außenbereich verwendet wird.

Jede zweite Lamelle hat einen Pin. Dies sorgt für eine stabile Bewegung der Lamellen entlang der Führungen.

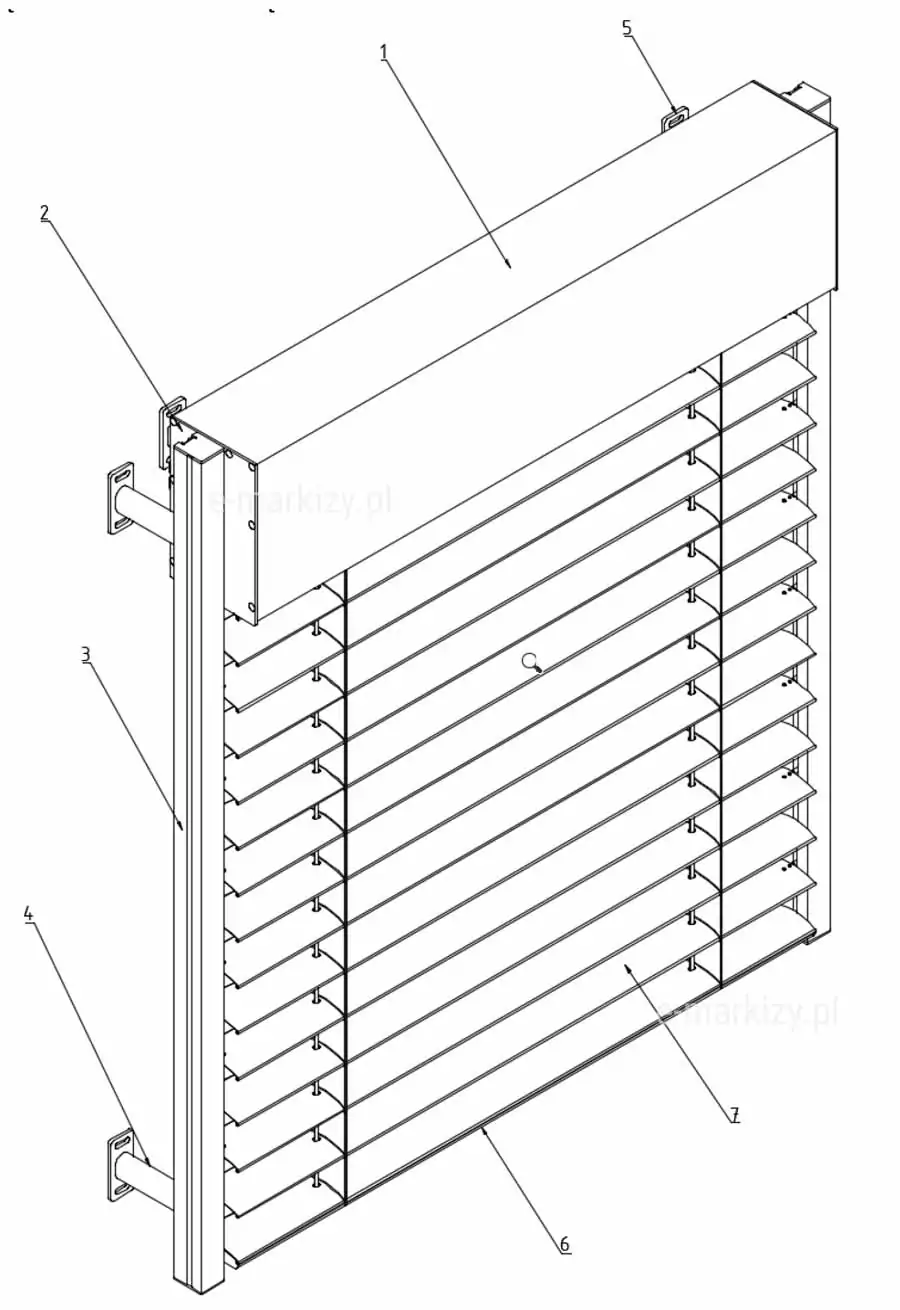

Z90 Cube Selt Raffstoren

Anwendung:
Die Raffstoren Z90 ist für den Einsatz außerhalb von Wohn- und Bürogebäuden konzipiert.
Produkteigenschaften:
– Sie sind für die Außenmontage an Fensteröffnungen, Fassaden und Verglasungen bestimmt.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum.
– Sie erhöhen den Anteil des diffusen Lichts im Raum.
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt.
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken.
– Unterbringung der Hauptschiene durch eine Kassette aus extrudiertem Aluminium.
– Einfache Vergrößerung der Grundhöhe der Kassette durch stranggepresste Wände (100 oder 160 mm)

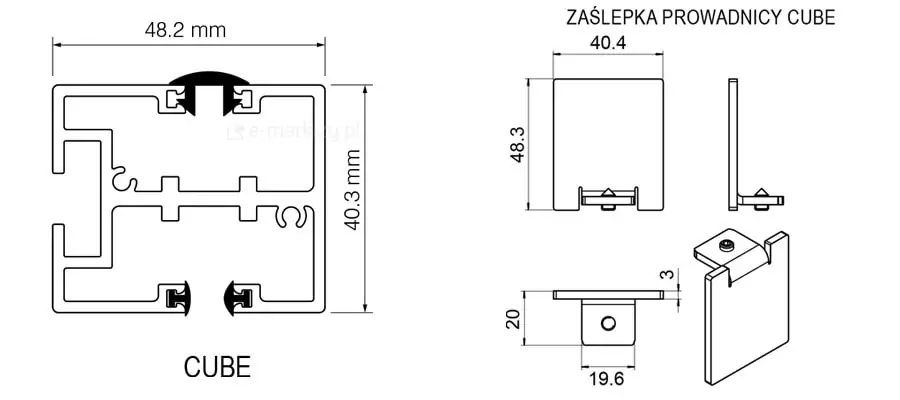

– Lamellenführungen aus stranggepresstem Aluminium.
– Möglichkeit, beliebig viele Module zu erstellen.
– Möglichkeit der Montage der Führungen innerhalb oder außerhalb der Seitenabdeckungen der Kassette.
– Z-förmige Lamellen mit gerollten Kanten verleihen ihnen eine höhere Steifigkeit und Festigkeit und sind größer
Blackout.
– Ein Profil, das den Betrieb des Systems beim Schließen der Lamellen stummschaltet.
– Die stufenlose Steuerung des Lamellenwinkels ermöglicht eine freie Einstellung der Lichtintensität.
– Stifte aus Zink- und Aluminiumlegierung.
– Textilelemente aus duroplastischem Polyester, beständig gegen Dehnung, Abrieb und UV-Strahlen.
– Leitern verstärkt mit Aramid (Hagofix-Version) oder Kevlar (Loop-Version).
– Sie begrenzen das Eindringen von Lärm in das Gebäudeinnere.
– Sie geben im Betrieb keine giftigen Stoffe ab.
– Lärmemissionen von motorisierten Jalousien und Außenjalousien gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.

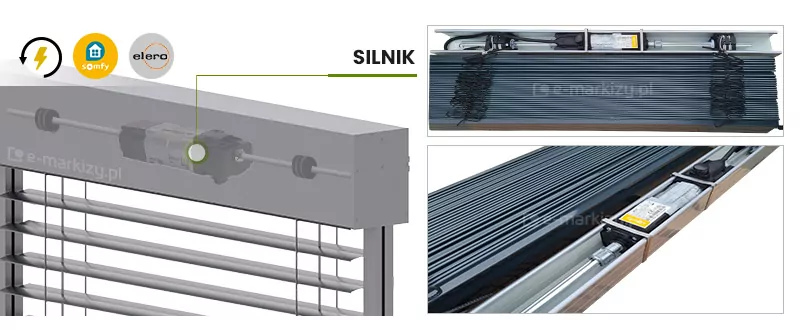

– Die Motoren haben die Schutzart IP 54. Die Konstruktion des Produkts und des Antriebs ermöglicht ein sicheres Anhalten des Vorhangs
in beliebiger Höhe im Auf- und Ab-Arbeitsbereich und bleiben dort schwebend.
– Die Auf- und Abbewegung erfolgt per elektrischem Schalter oder ferngesteuert per Fernbedienung.
– Schutzvorrichtungen für bewegliche Teile wurden so konzipiert und hergestellt, dass die Sicherheit der Bediener gewährleistet ist
Vorausgesetzt, sie werden ordnungsgemäß bedient.
– Elektrischer oder manueller (Kurbel-)Antrieb.
– Farben: RAL, FSM.

TECHNISCHE PARAMETER – Z90 Cube Raffstoren – Technische Daten
Maximale Breite: 4,5 m
Maximale Höhe: 4 m
Maximale Fläche: bis zu 9 m2,

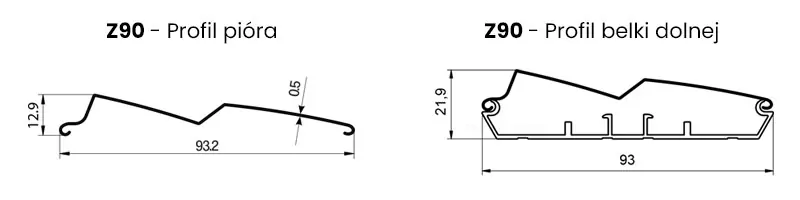

Lamellenbreite: 93,2 mm
Lamellenhöhe: 12,9 mm
Lamellenstärke: 0,45 mm
Die Höhe der Abdeckkassette: 240, 330, 390 mm
Breite der hinteren Kassette (+ hintere Montagenut): 146 mm (+6,5 mm)
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 93 W bis 230 W (abhängig vom Motortyp)
– Stromverbrauch von 0,4 A bis 1,0 A (je nach Motortyp)
– Schutzart IP 44, IP54
– Dauerbetriebszeit von 4 bis 6 Minuten
– Drehmoment von 6 bis 20 Nm
– Drehzahl von 24 U/min bis 26 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
ERKLÄRTE LEISTUNG (EXTERN) –

Leistungserklärung 76 / ŻF / 2018
Windlastwiderstand Klasse 4 (250 Pa)
Zusätzlicher Wärmewiderstand ∆R 0,0
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*
