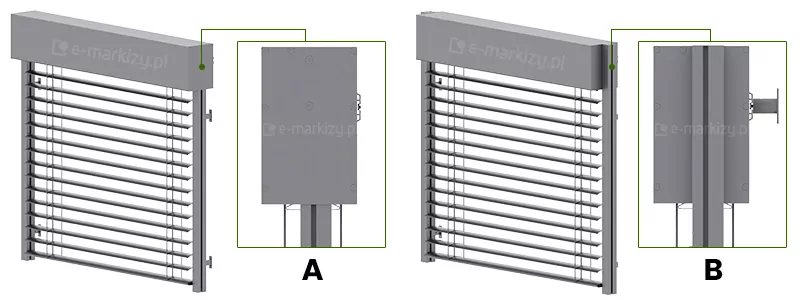

TYP A – C80 in ovaler/würfelförmiger Kassette mit Führungen innerhalb der Kassette

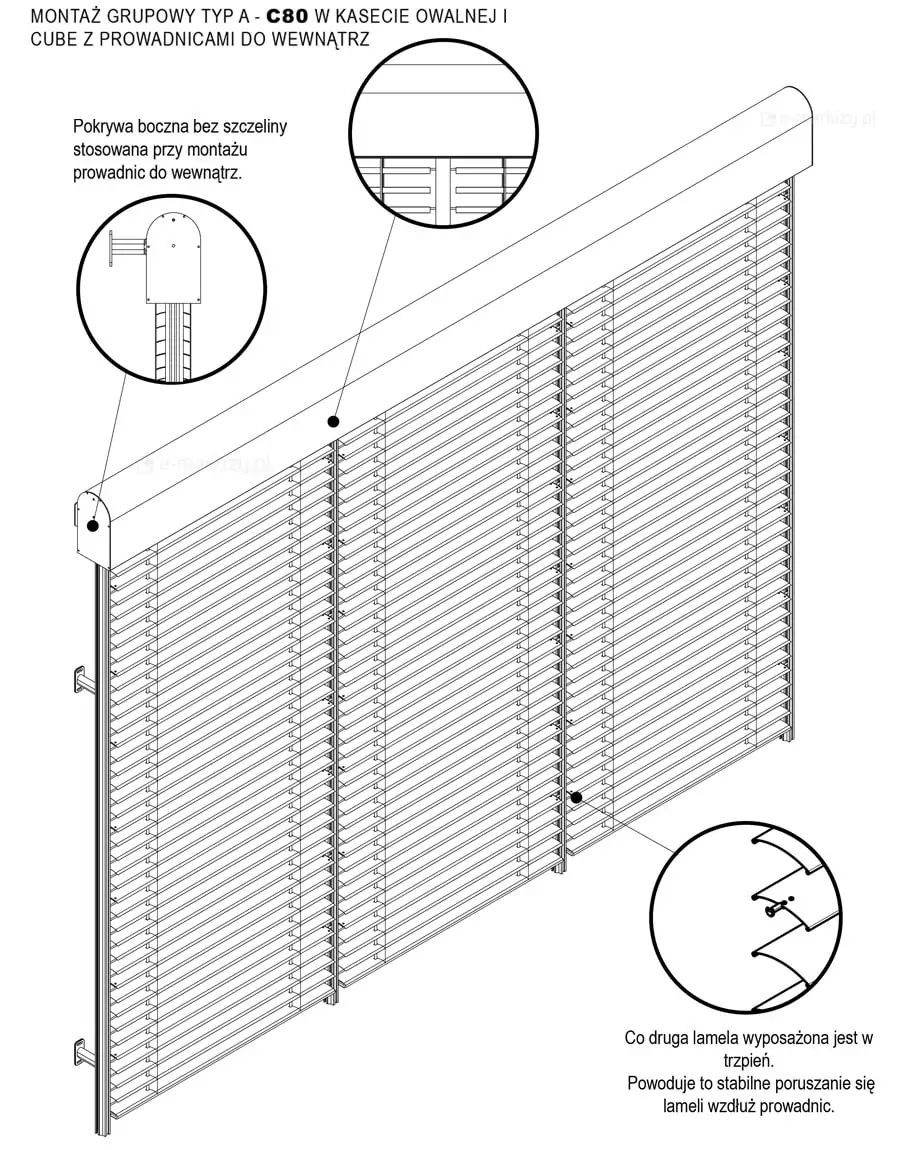

Bei dieser Art der Montage wird eine gemeinsame Kassette für mehrere Jalousien verwendet und die Führungen werden innerhalb des Systems montiert.

Seitenabdeckung ohne Lücke, die bei der Montage von Führungen nach innen verwendet wird.

Jede zweite Lamelle hat einen Pin. Dies sorgt für eine stabile Bewegung der Lamellen entlang der Führungen.

WARNUNG!
Die maximale Länge der Kassette in einem Stück beträgt 3 m (Befestigung der Kassette nur an den Führungen). Bei zusätzlicher Montage der Kassette beträgt die maximale Breite der Kassette 6 m.

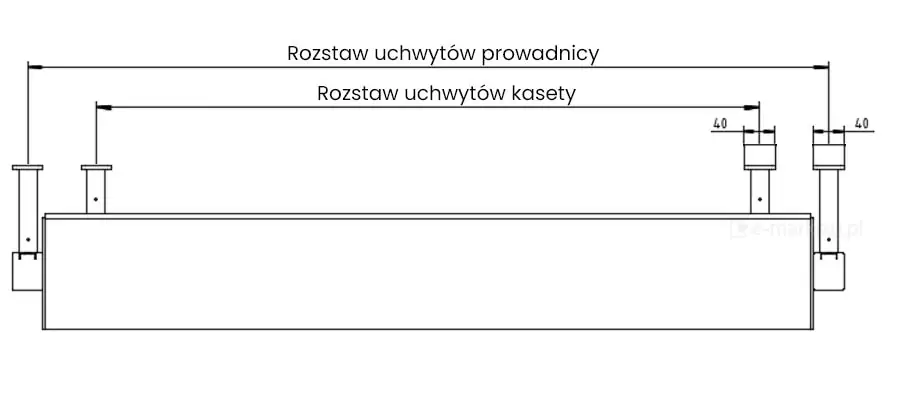

TYP B – C80 in ovaler/würfelförmiger Kassette mit Führungen außerhalb der Kassette

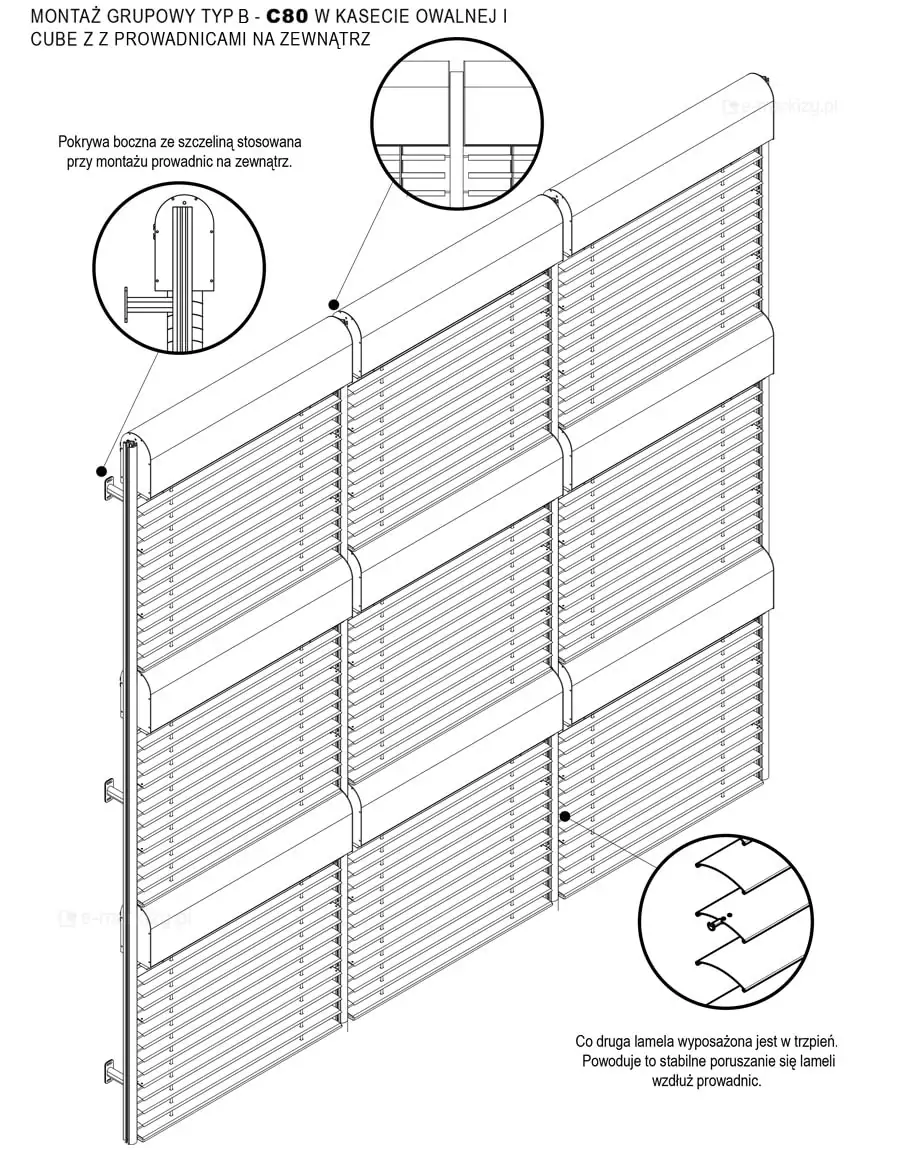

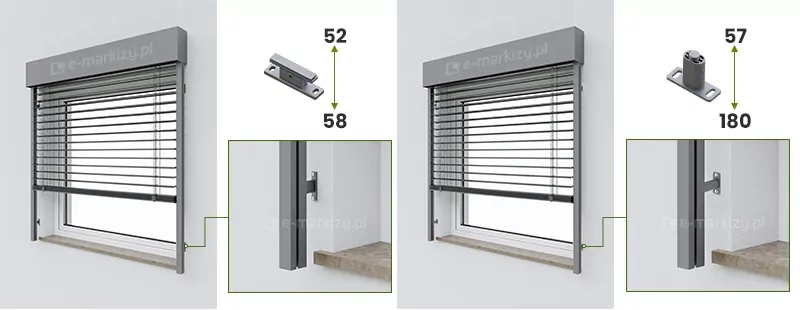

Bei dieser Art der Montage sind Führungen das tragende Element der Struktur, die das Gewicht der gesamten Struktur auf die Abstandshalter übertragen.

Geschlitzte Seitenabdeckung zur Verwendung bei der Außenmontage von Führungsschienen.

Jede zweite Lamelle hat einen Pin. Dies sorgt für eine stabile Bewegung der Lamellen entlang der Führungen.

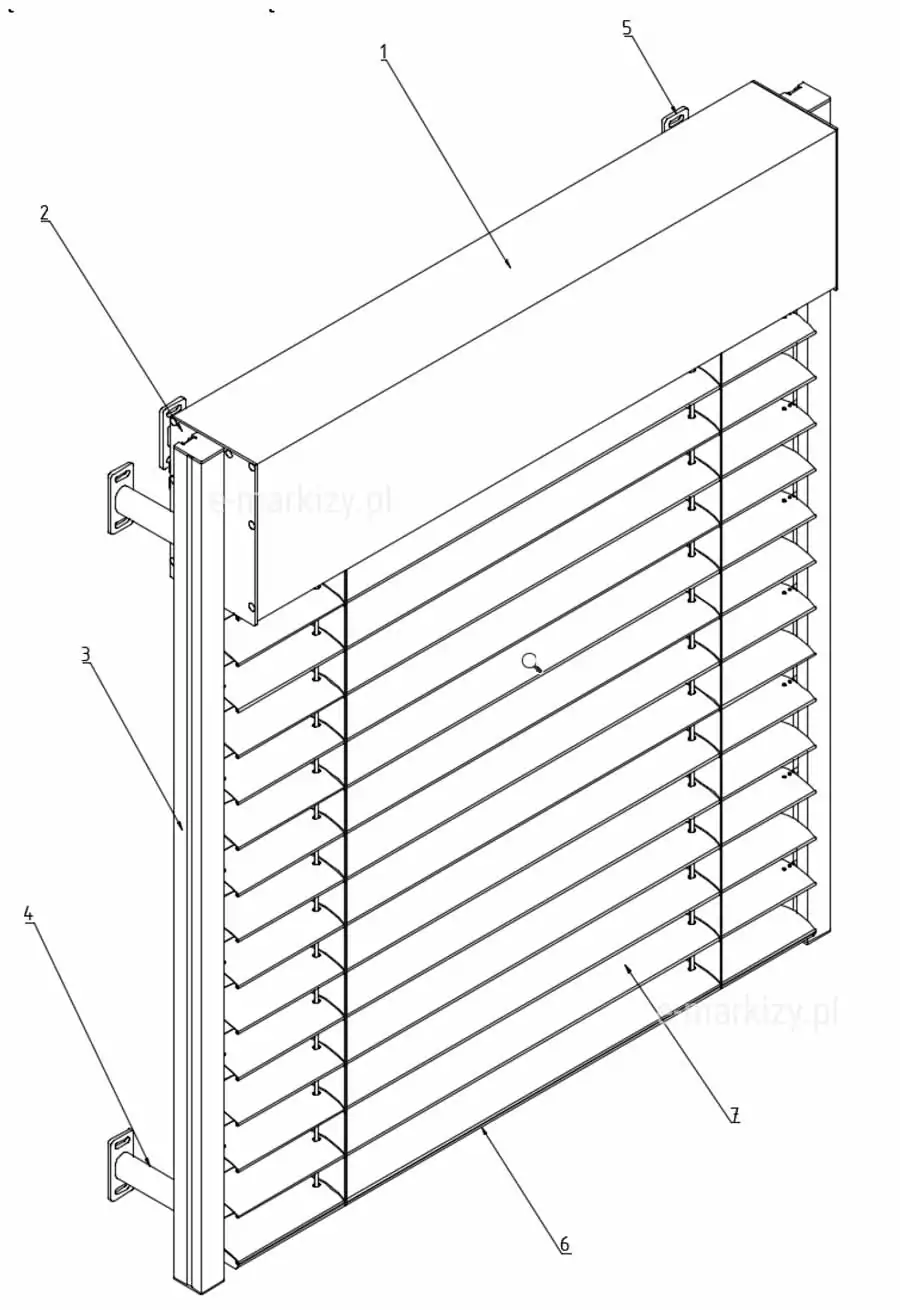

C80 Cube Selt Raffstoren

Anwendung:
Die Raffstoren C80 ist für den Einsatz außerhalb von Wohn- und Bürogebäuden konzipiert.
Produkteigenschaften:
– Sie sind für die Außenmontage an Fensteröffnungen, Fassaden und Verglasungen bestimmt.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum.
– Sie erhöhen den Anteil des diffusen Lichts im Raum.
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt.
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken.
– Unterbringung der Hauptschiene durch eine Kassette aus extrudiertem Aluminium.
– Einfache Vergrößerung der Grundhöhe der Kassette durch stranggepresste Wände (100 oder 160 mm)

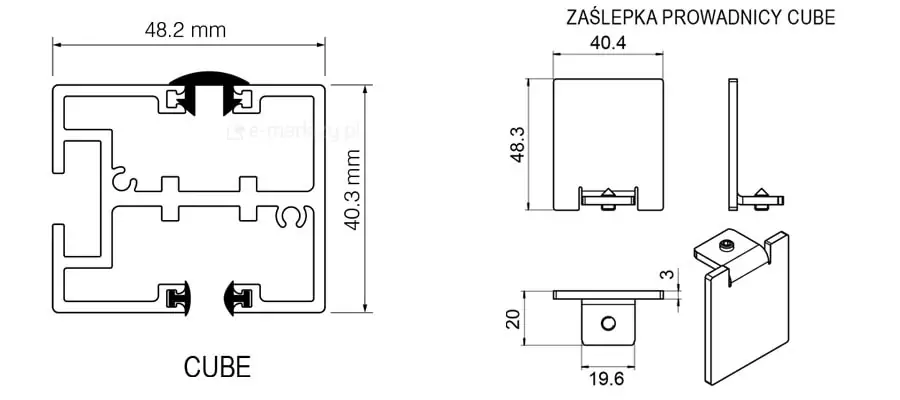

– Lamellenführungen aus stranggepresstem Aluminium.
– Möglichkeit, beliebig viele Module zu erstellen.
– Möglichkeit der Montage der Führungen innerhalb oder außerhalb der Seitenabdeckungen der Kassette.
– C-förmige Lamellen mit gerollten Kanten verleihen ihnen eine höhere Steifigkeit und Festigkeit.
– Die stufenlose Steuerung des Lamellenwinkels ermöglicht eine freie Einstellung der Lichtintensität.
– Stifte aus Zink- und Aluminiumlegierung.
– Textilelemente aus duroplastischem Polyester, beständig gegen Dehnung, Abrieb und UV-Strahlen.
– Mit Aramid verstärkte Leitern.
– Sie begrenzen das Eindringen von Lärm in das Gebäudeinnere.
– Sie geben im Betrieb keine giftigen Stoffe ab.
– Lärmemissionen von motorisierten Jalousien und Außenjalousien gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.

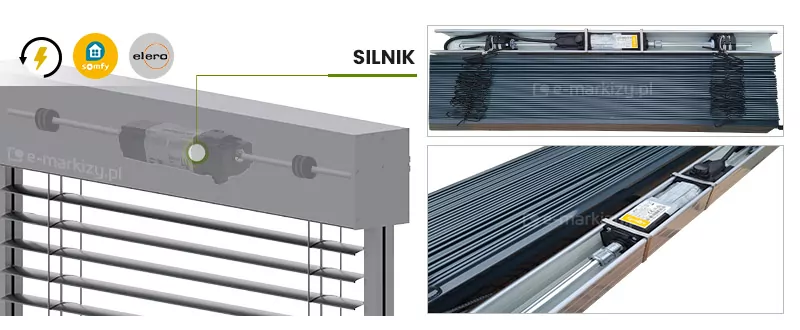

– Die Motoren verfügen über die Schutzart IP 54. Durch die Konstruktion des Produkts und des Antriebs kann der Vorhang in jeder Höhe im Auf-Ab-Arbeitsbereich sicher gestoppt werden und dort im schwebenden Zustand verbleiben.
– Die Auf- und Abbewegung erfolgt per elektrischem Schalter oder ferngesteuert per Fernbedienung.
– Schutzvorrichtungen für bewegliche Teile wurden so konzipiert und hergestellt, dass die Sicherheit der Bediener gewährleistet ist, sofern sie ordnungsgemäß bedient werden.
– Elektrischer oder manueller (Kurbel-)Antrieb.
– Farben: RAL, FSM.

TECHNISCHE PARAMETER – C80 Cube Raffstoren – Technische Daten
Maximale Breite: 4,5 m
Maximale Höhe: 4 m
Maximale Fläche: bis zu 9 m2,

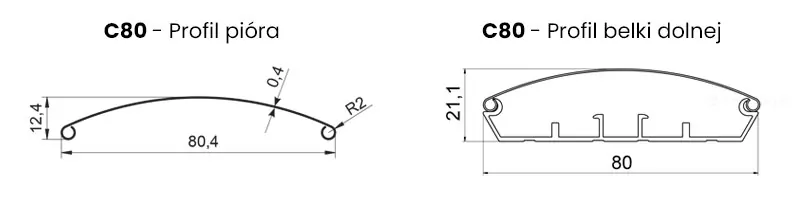

Lamellenbreite: 80,4 mm
Lamellenhöhe: 12,4 mm
Lamellenstärke: 0,4 mm
Die Höhe der Abdeckkassette: 240, 330, 390 mm
Breite der hinteren Kassette (+ hintere Montagenut): 146 mm (+6,5 mm)
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 93 W bis 230 W (abhängig vom Motortyp)
– Stromverbrauch von 0,4 A bis 1,0 A (je nach Motortyp)
– Schutzart IP 44, IP54
– Dauerbetriebszeit von 4 bis 6 Minuten
– Drehmoment von 6 bis 20 Nm
– Drehzahl von 24 U/min bis 26 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
ERKLÄRTE LEISTUNG (EXTERN) –
Leistungserklärung 72 / ŻF / 2018
Windlastwiderstandsklasse 3 (150Pa)
Zusätzlicher Wärmewiderstand ∆R 0,0
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*

* Abdeckung von außen mit Referenzverglasung Typ C nach EN14501:2005; Detaillierte Daten je nach Farbe der Lamellen finden Sie in tabellarischer Form auf der Website des Herstellers
