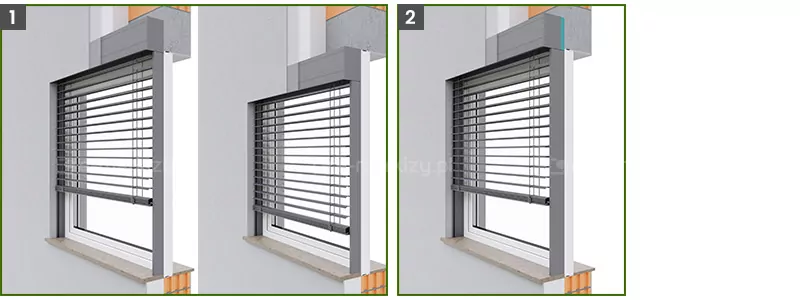

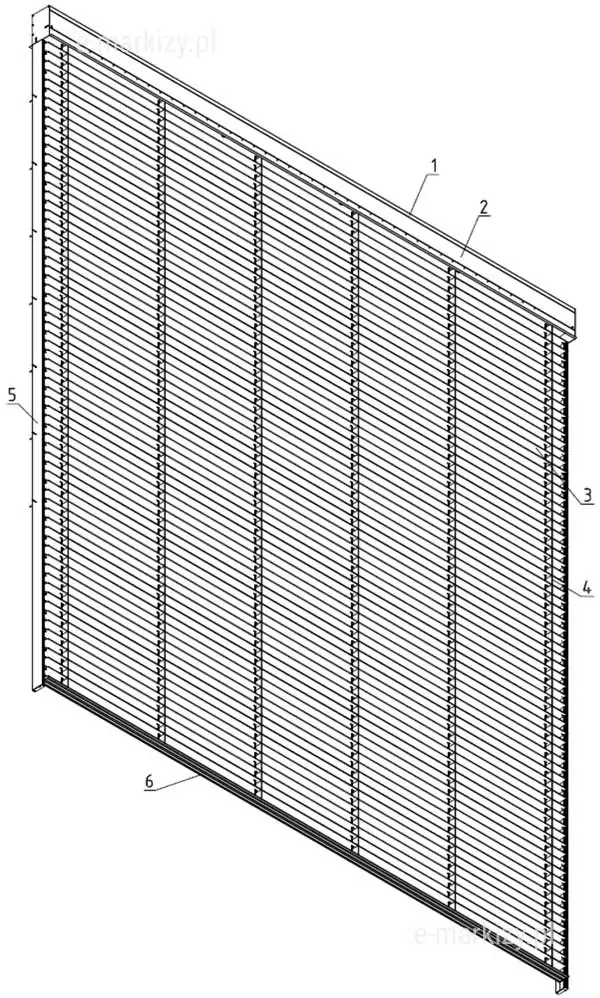

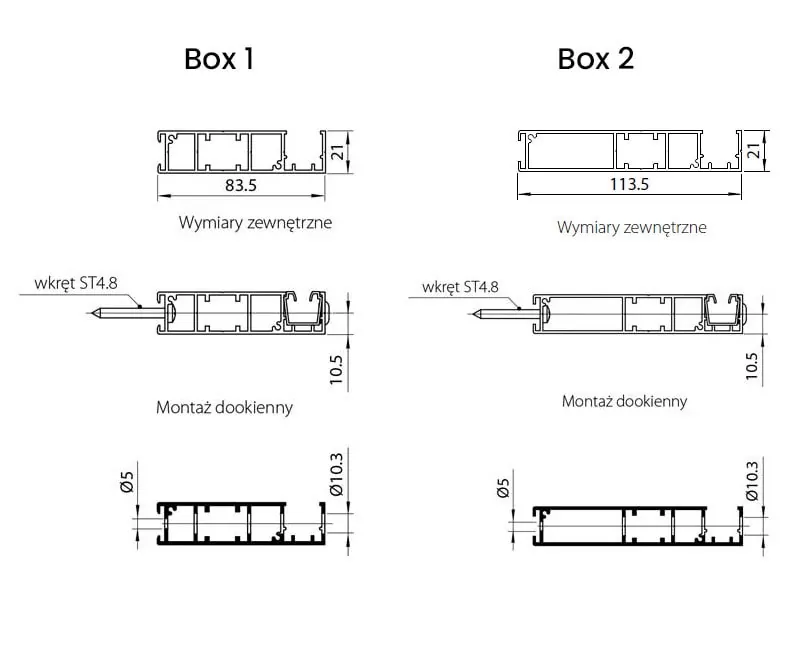

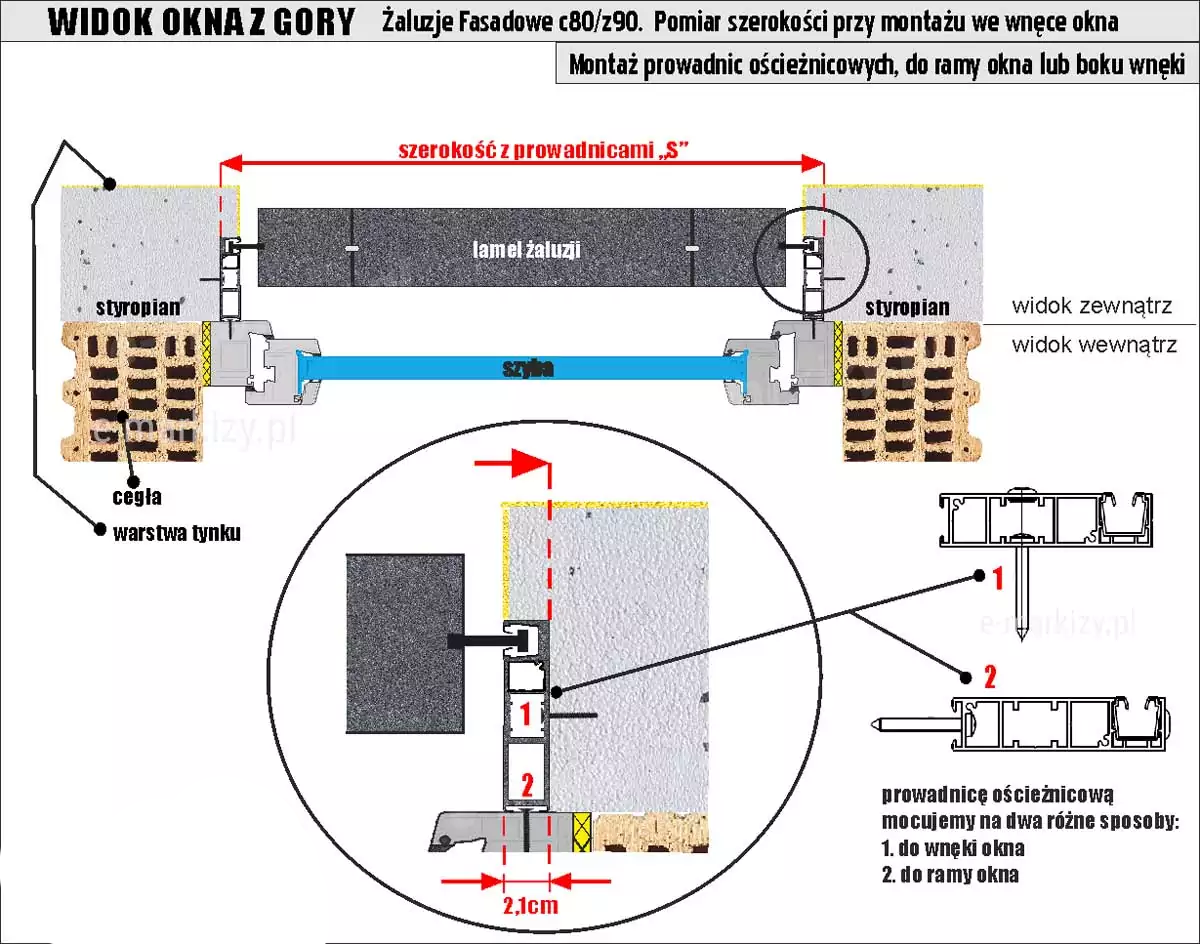

Box 1 – Komponenten

1 – Unterputzkassette BOX1
2 – Inspektionsdeckel
3 – Lamelle C80

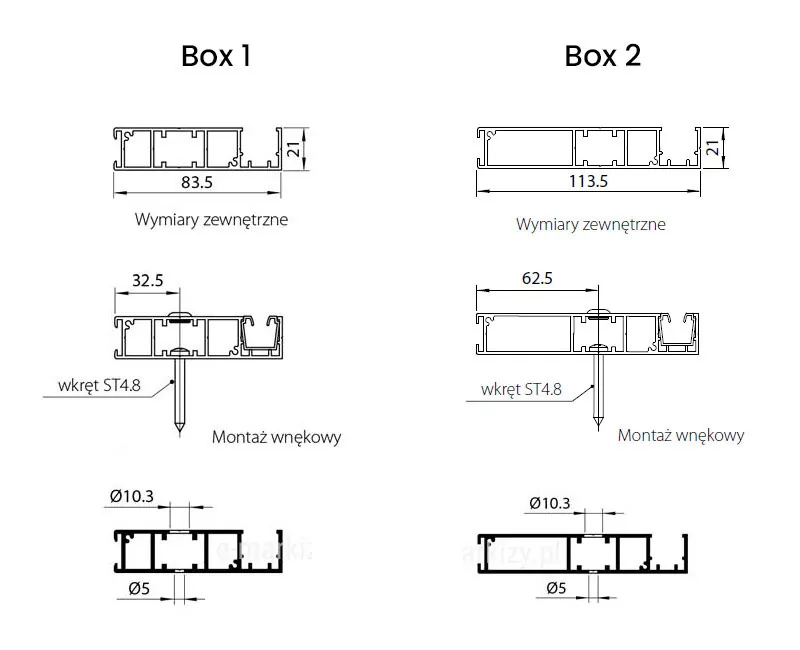

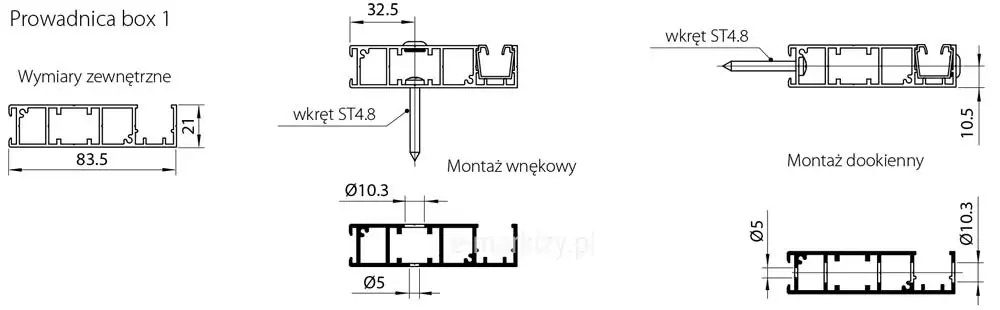

4 – Leiter
5 – Leitfaden
6 – Unterbalken C80

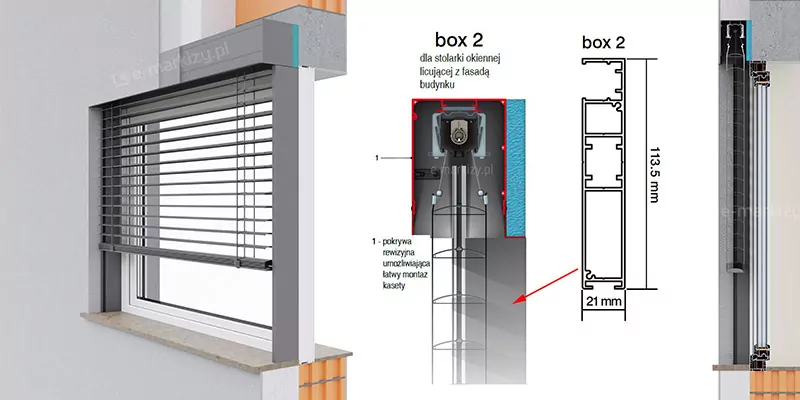

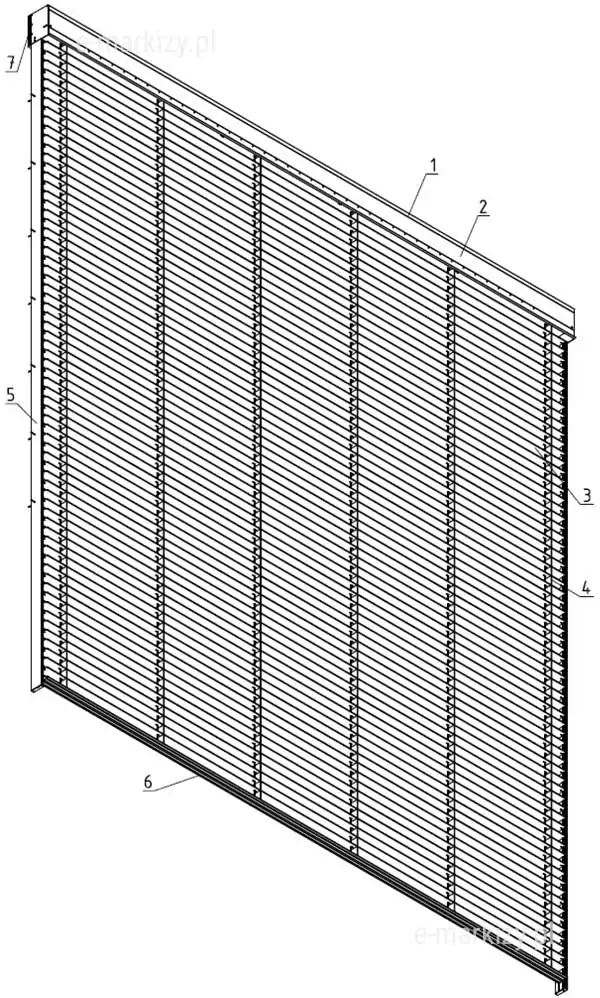

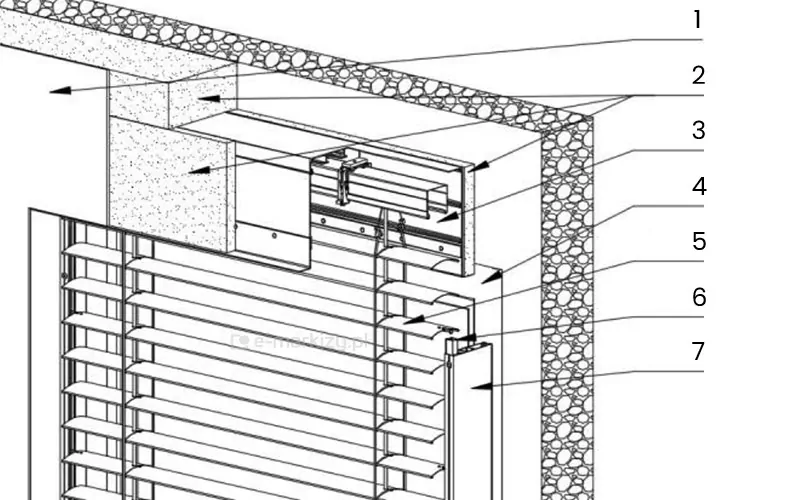

Abdeckung Box 2 – Komponenten der Kassette mit Wärmedämmung

1 – Unterputzkassette BOX2
2 – Inspektionsdeckel
3 – Lamelle C80
4 – Leiter
5 – Leitfaden
6 – Unterbalken C80
7 – Isolierung – 30 mm Styrodur

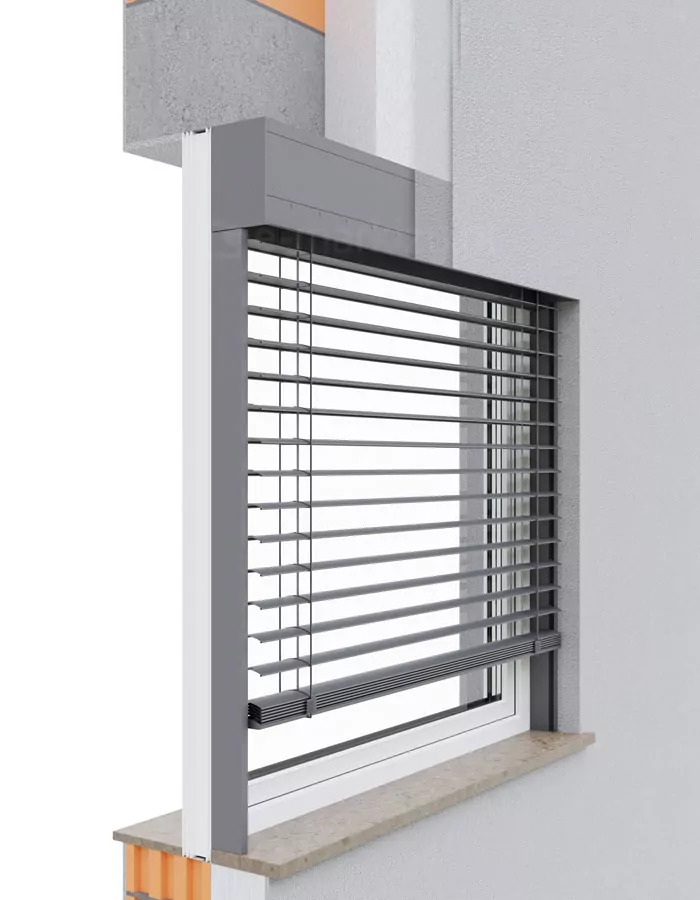

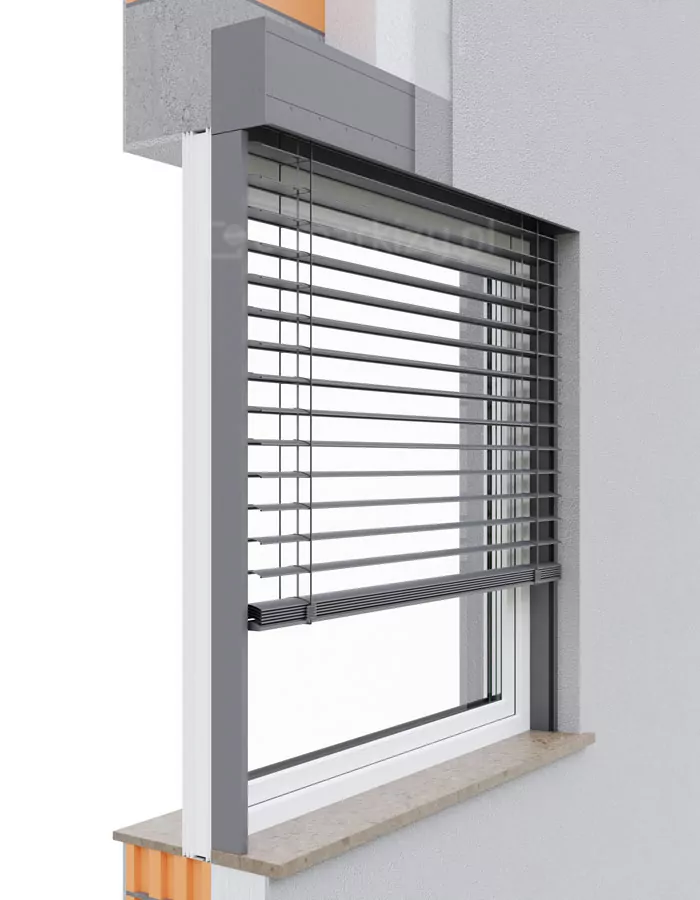

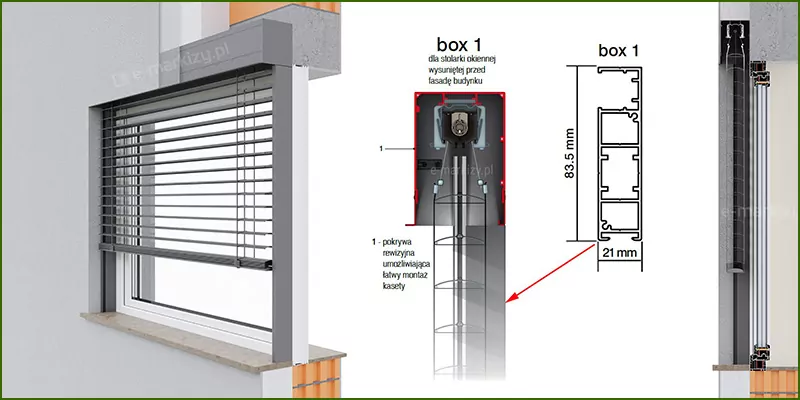

C80 Box 1 Selt Raffstoren

Anwendung:
Die Jalousie C80 ist für den Einsatz außerhalb von Wohn- und Bürogebäuden konzipiert.
Produkteigenschaften:

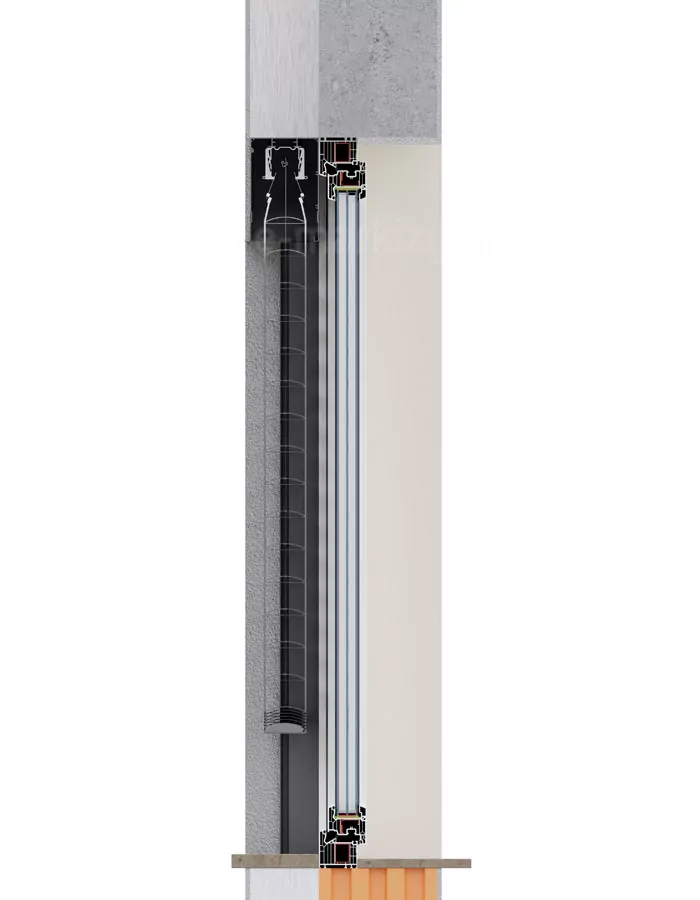

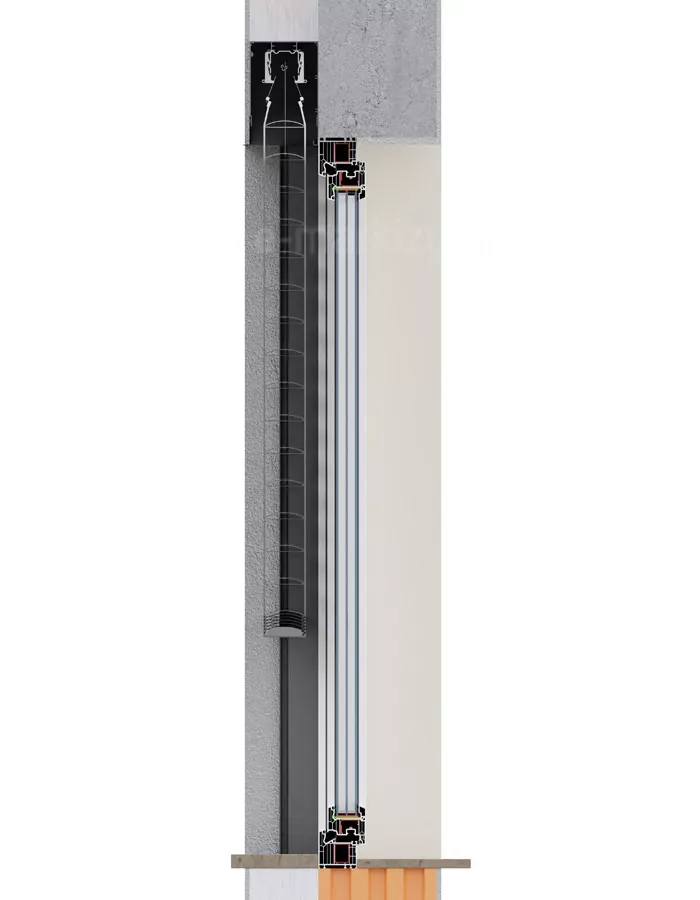

– Sie sind für die flächenbündige Montage an Fensteröffnungen konzipiert.
– Sie sind mit einem Vorsprung ausgestattet, der die Ausführung einer Außenputzschicht ermöglicht.

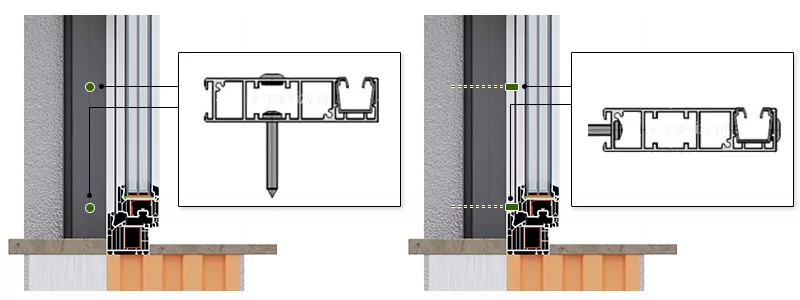

– Kassette und Führung aus stranggepresstem Aluminium
– Sie verfügen über eine Inspektionsabdeckung für einfachen Zugang und einfache Installation.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum.
– Sie erhöhen den Anteil des diffusen Lichts im Raum.
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt.
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken.
– Sie begrenzen das Eindringen von Lärm in das Gebäudeinnere.
– Sie geben im Betrieb keine giftigen Stoffe ab.
– Lärmemissionen von motorisierten Jalousien und Außenjalousien gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.
– Motoren haben die Schutzart IP 54.
– Die Konstruktion des Produkts und des Antriebs ermöglicht ein sicheres Stoppen des Vorhangs in jeder Höhe im Auf-Ab-Arbeitsbereich
und dort in der Schwebe bleiben.
– Die Auf- und Abbewegung erfolgt per elektrischem Schalter oder ferngesteuert per Fernbedienung.
– Schutzvorrichtungen für bewegliche Teile wurden so konzipiert und hergestellt, dass die Sicherheit der Bediener gewährleistet ist
Vorausgesetzt, sie werden ordnungsgemäß bedient.
– Elektrischer Antrieb.
– Farben: RAL.

TECHNISCHE PARAMETER – Raffstoren C80 Box 1 – Technische Daten
Maximale Breite: 4,5 m
Maximale Höhe: 3 m

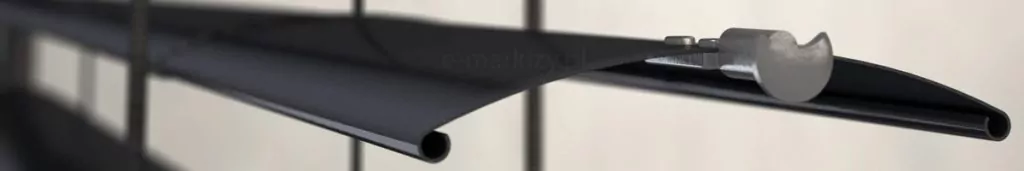

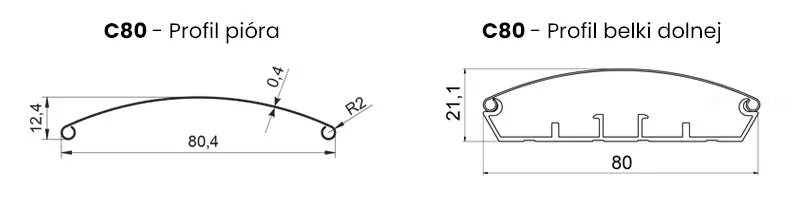

Lamellenbreite: 80,4 mm
Lamellenhöhe: 12,4 mm
Lamellenstärke: 0,4 mm

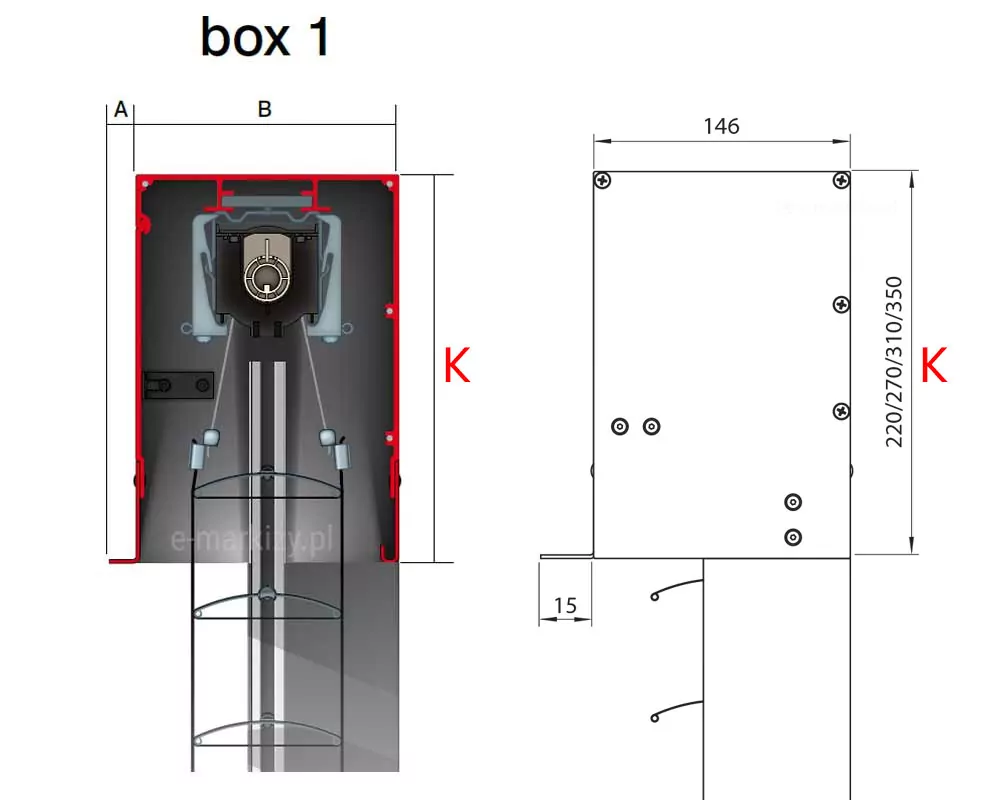

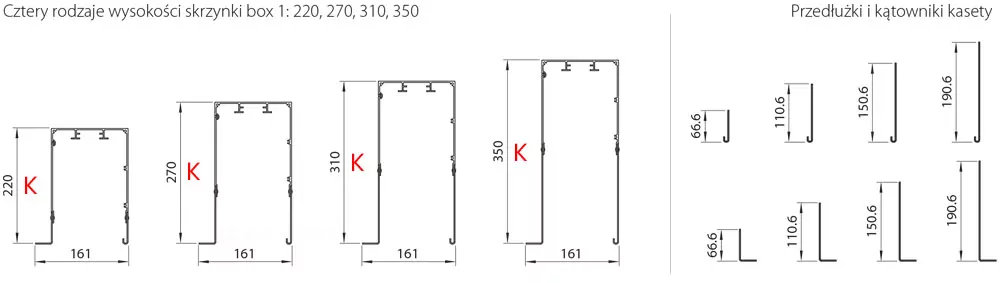

Kassettenhöhe: 220, 270, 310, 350 mm
Kassettenbreite: 146 mm + 15 mm vorderes Spline

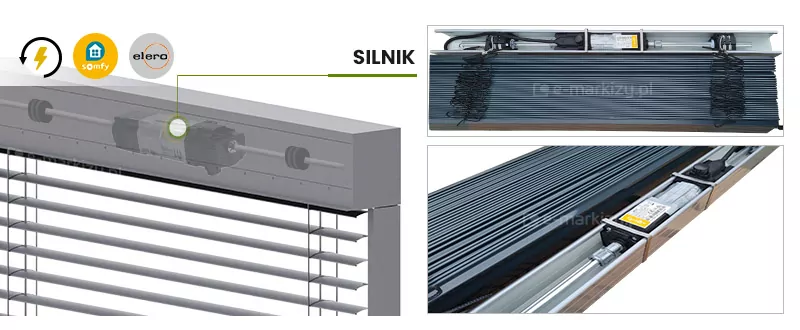

Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 93 W bis 230 W (abhängig vom Motortyp)
– Stromverbrauch von 0,4 A bis 1,0 A (je nach Motortyp)
– Schutzart IP 44, IP54
– Dauerbetriebszeit von 4 bis 6 Minuten
– Drehmoment von 6 bis 20 Nm
– Drehzahl von 24 U/min bis 26 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
ERKLÄRTE LEISTUNG (EXTERN) –
Leistungserklärung 73 / ŻF / 2018
Windlastwiderstandsklasse 3 (150Pa)
Zusätzlicher Wärmewiderstand ∆R 0,0
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*

* Abdeckung von außen mit Referenzverglasung Typ C nach EN14501:2005; Detaillierte Daten je nach Farbe der Lamellen finden Sie in tabellarischer Form auf der Seite
Website des Herstellers

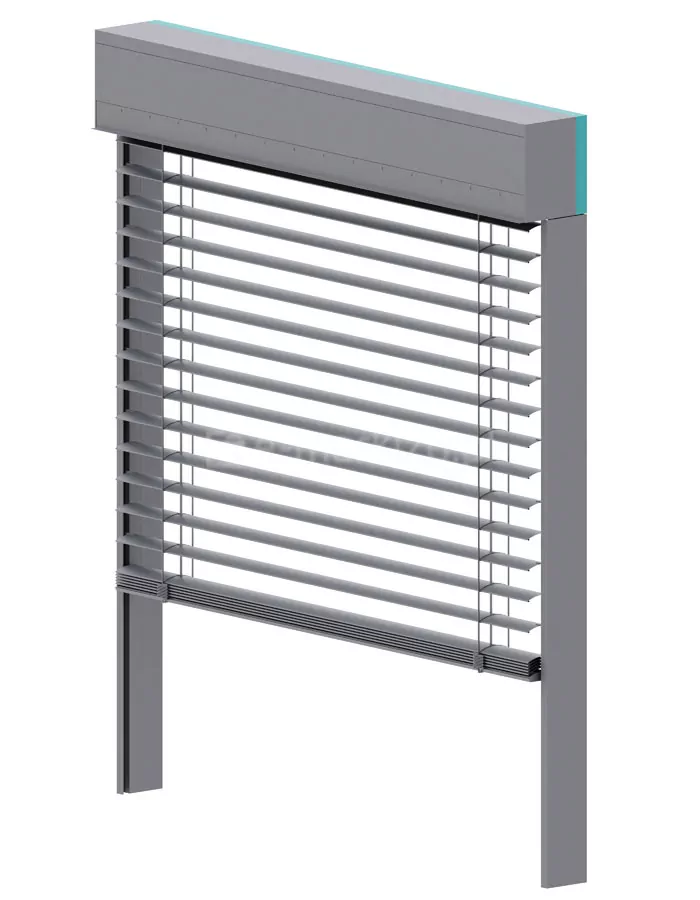

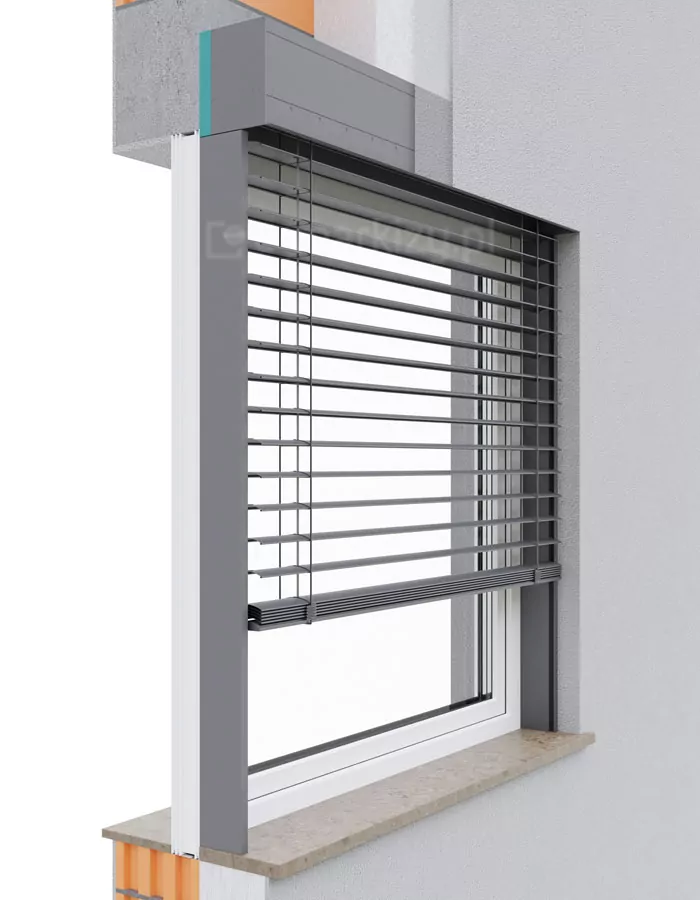

C80 Box 2 Selt Raffstoren

Anwendung:
Die Jalousie C80 ist für den Einsatz außerhalb von Wohn- und Bürogebäuden konzipiert.
Produkteigenschaften:

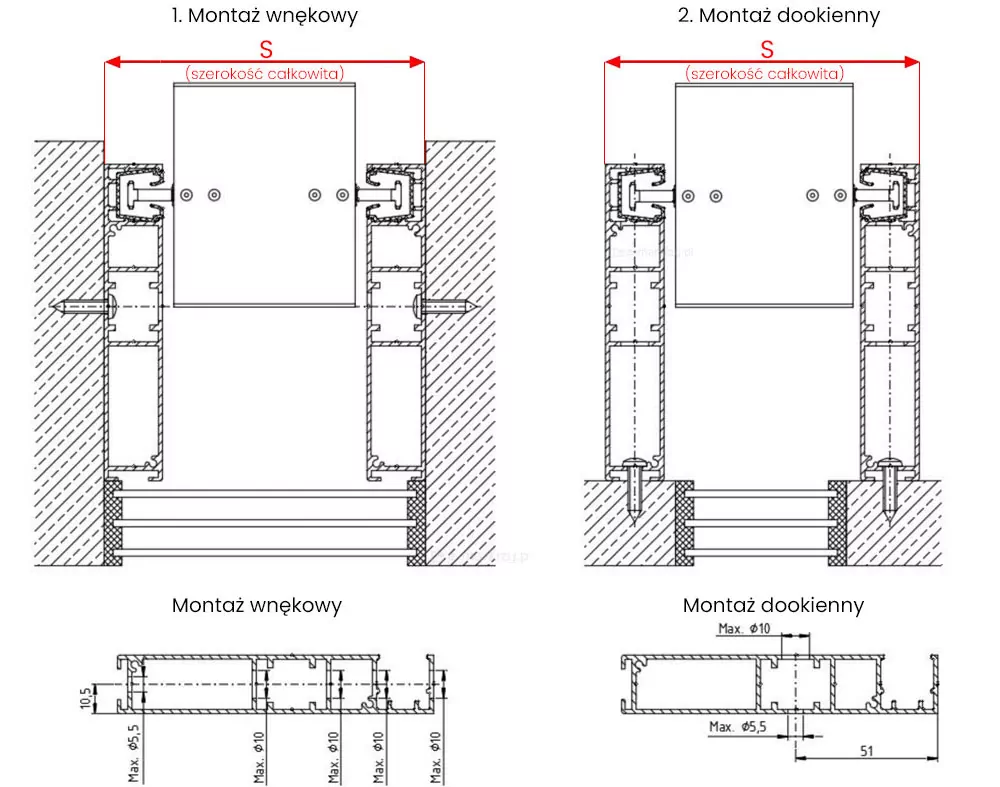

– Sie sind für die flächenbündige Montage an Fensteröffnungen konzipiert.
– Sie sind mit einem Vorsprung ausgestattet, der die Ausführung einer Außenputzschicht ermöglicht.

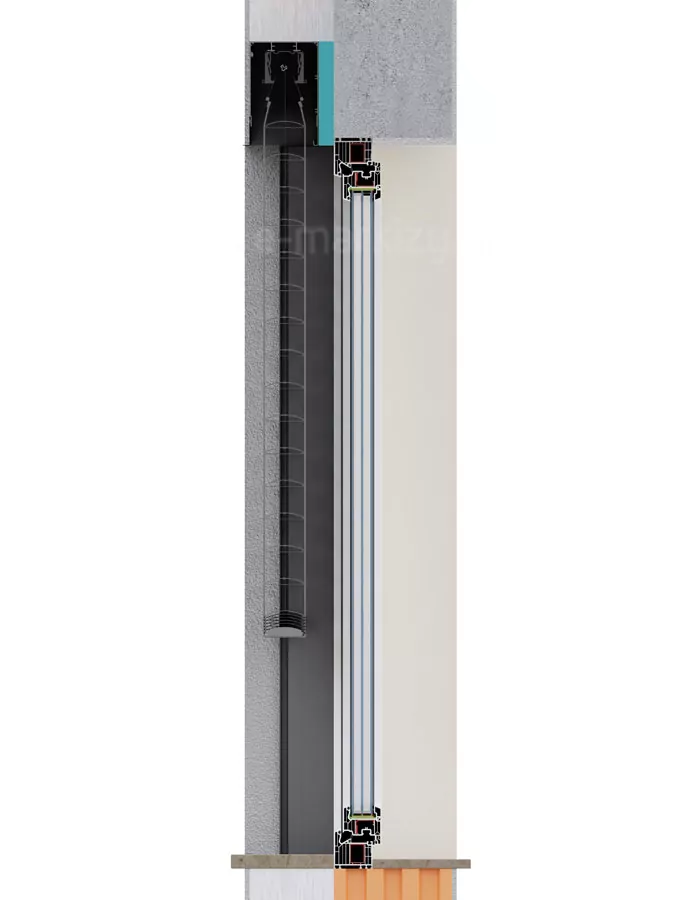

– Sie verfügen über eine Dämmschicht auf der Kassette zur Dämmung des Sturzes (30 mm Sytrodur)

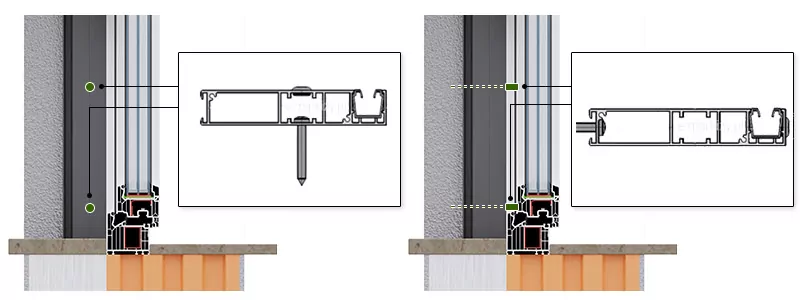

– Kassette und Führung aus stranggepresstem Aluminium
– Sie verfügen über eine Inspektionsabdeckung für einfachen Zugang und einfache Installation.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum.
– Sie erhöhen den Anteil des diffusen Lichts im Raum.
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt.
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken.
– Sie begrenzen das Eindringen von Lärm in das Gebäudeinnere.
– Sie geben im Betrieb keine giftigen Stoffe ab.
– Lärmemissionen von motorisierten Jalousien und Außenjalousien gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.
– Motoren haben die Schutzart IP 54.
– Die Konstruktion des Produkts und des Antriebs ermöglicht ein sicheres Stoppen des Vorhangs in jeder Höhe im Auf-Ab-Arbeitsbereich
und dort in der Schwebe bleiben.
– Die Auf- und Abbewegung erfolgt per elektrischem Schalter oder ferngesteuert per Fernbedienung.
– Schutzvorrichtungen für bewegliche Teile wurden so konzipiert und hergestellt, dass die Sicherheit der Bediener gewährleistet ist
Vorausgesetzt, sie werden ordnungsgemäß bedient.
– Elektrischer Antrieb.
– Farben: RAL.

TECHNISCHE PARAMETER – Raffstoren C80 Box 2 – Technische Daten
Maximale Breite: 4,5 m
Maximale Höhe: 3 m
Lamellenbreite: 80,4 mm
Lamellenhöhe: 12,4 mm
Lamellenstärke: 0,4 mm

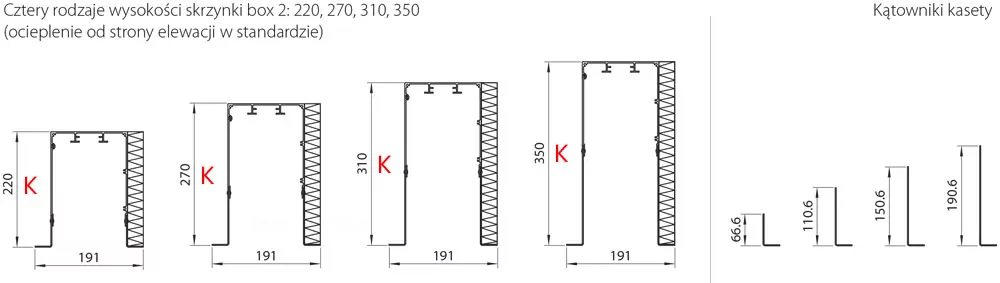

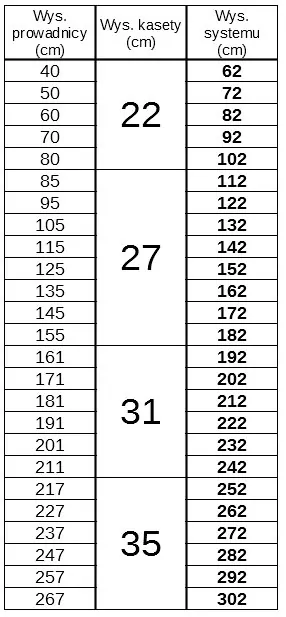

Kassettenhöhe: 220, 270, 310, 350 mm

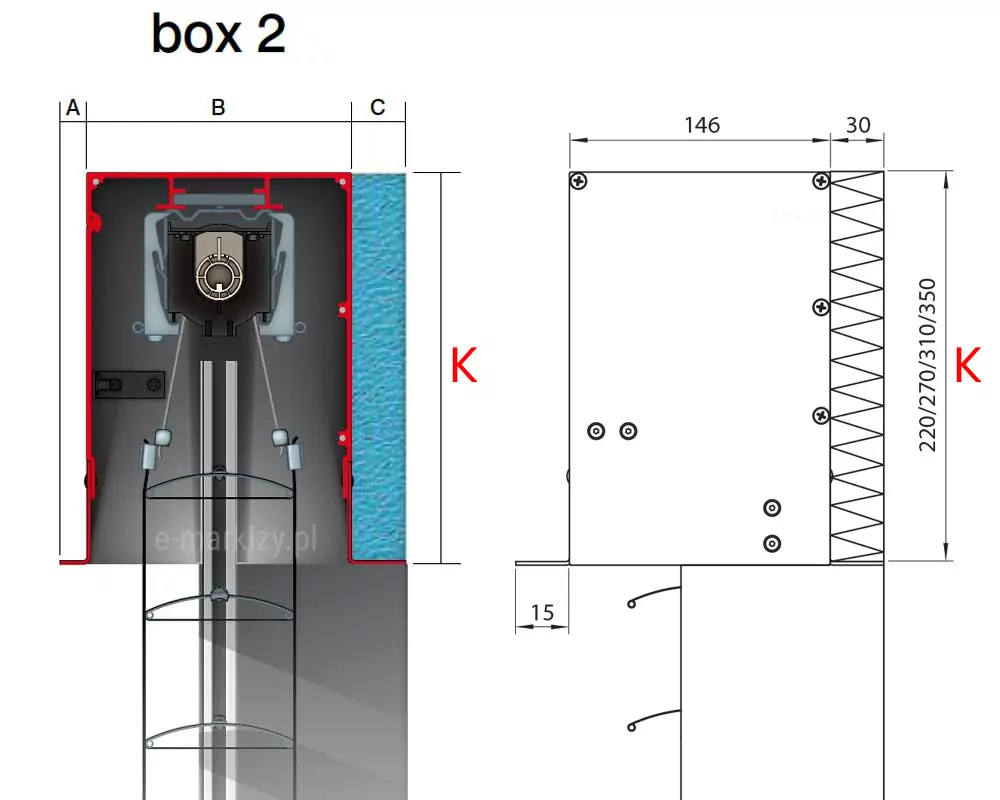

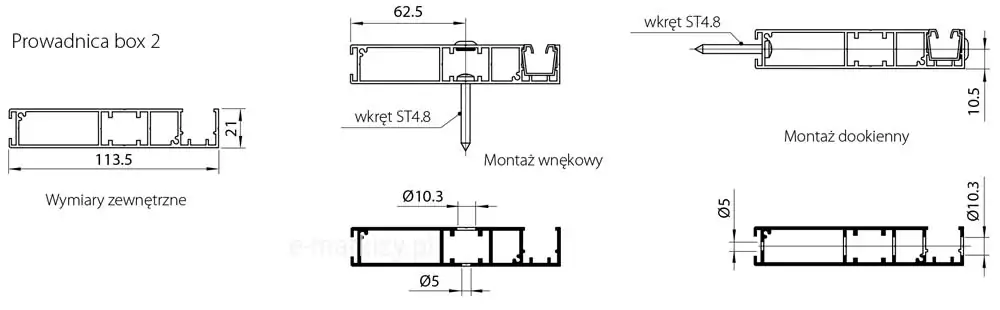

Kassettenbreite: 191 (146 mm + 15 mm vordere Lasche + 30 mm hintere Isolierung)
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 93 W bis 230 W (abhängig vom Motortyp)
– Stromverbrauch von 0,4 A bis 1,0 A (je nach Motortyp)
– Schutzart IP 44, IP54
– Dauerbetriebszeit von 4 bis 6 Minuten
– Drehmoment von 6 bis 20 Nm
– Drehzahl von 24 U/min bis 26 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
ERKLÄRTE LEISTUNG (EXTERN) –
Leistungserklärung 73 / ŻF / 2018
Windlastwiderstandsklasse 3 (150Pa)
Zusätzlicher Wärmewiderstand ∆R 0,0
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*

* Abdeckung von außen mit Referenzverglasung Typ C nach EN14501:2005; Detaillierte Daten je nach Farbe der Lamellen finden Sie in tabellarischer Form auf der Seite
Website des Herstellers
