Pergola Supro One freistehend – Maße und technische Daten

Pergola Supro One – Freistehend – Maße

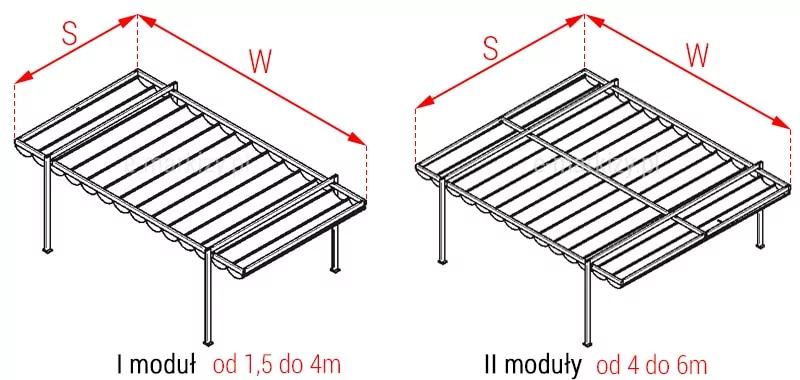

	Pergola-Messung S – Breite der Pergola W – Bereich der Pergola

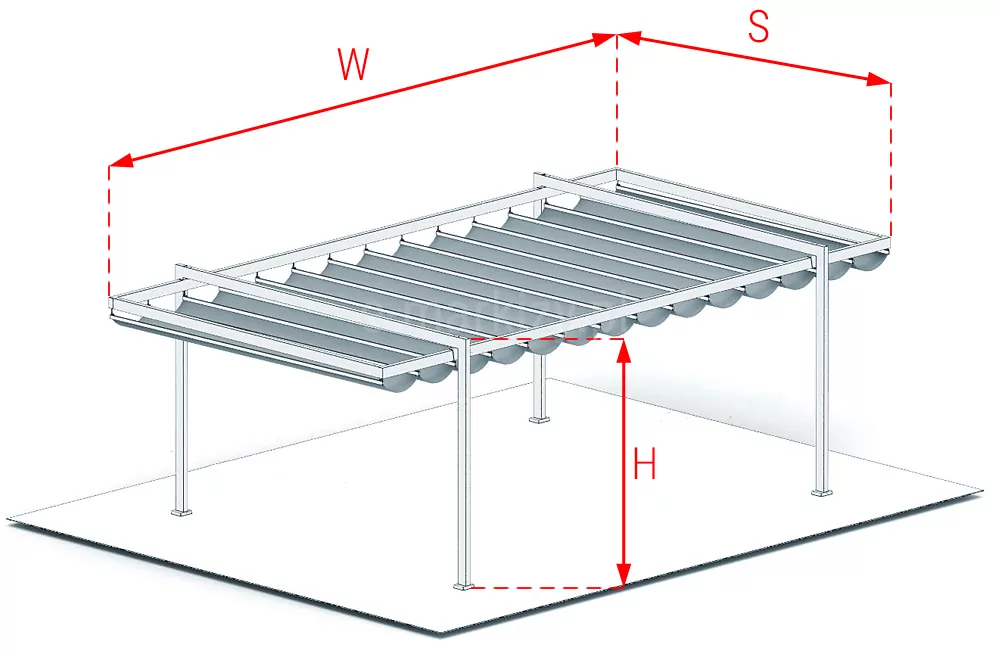

	Abmessungen einer einzelnen Pergola (S = 150–400 cm) S – Breite der Pergola W – Vorsprung der Pergola H – Höhe der Pergolastange

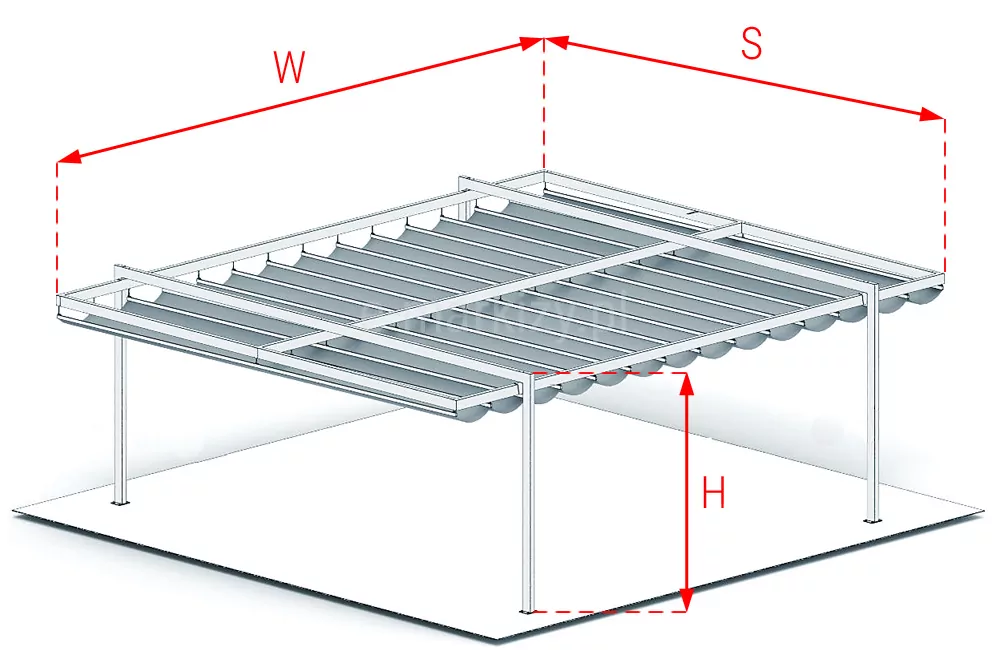

	Abmessung einer Doppelpergola (S = 401-600cm) S – Breite der Pergola W – Vorsprung der Pergola H – Höhe der Pergolastange

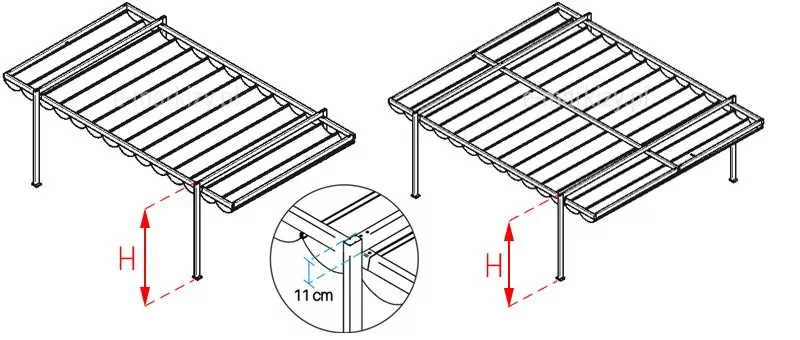

	Messen der Höhe der Pergola H – Höhe des Pergola-Masts (geben Sie die Höhe im Bereich von 260 bis 350 cm ein – ohne Aufpreis) (Die Dachlinie der Pergola wird um 11 cm abgesenkt)

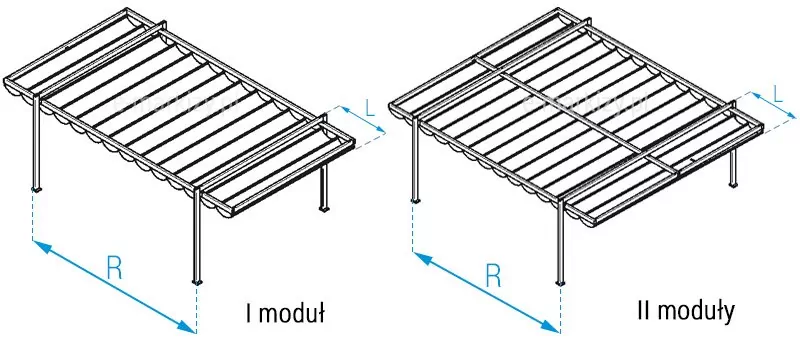

	Abstand der Pergolafüße R – Pergola-Fußabstand

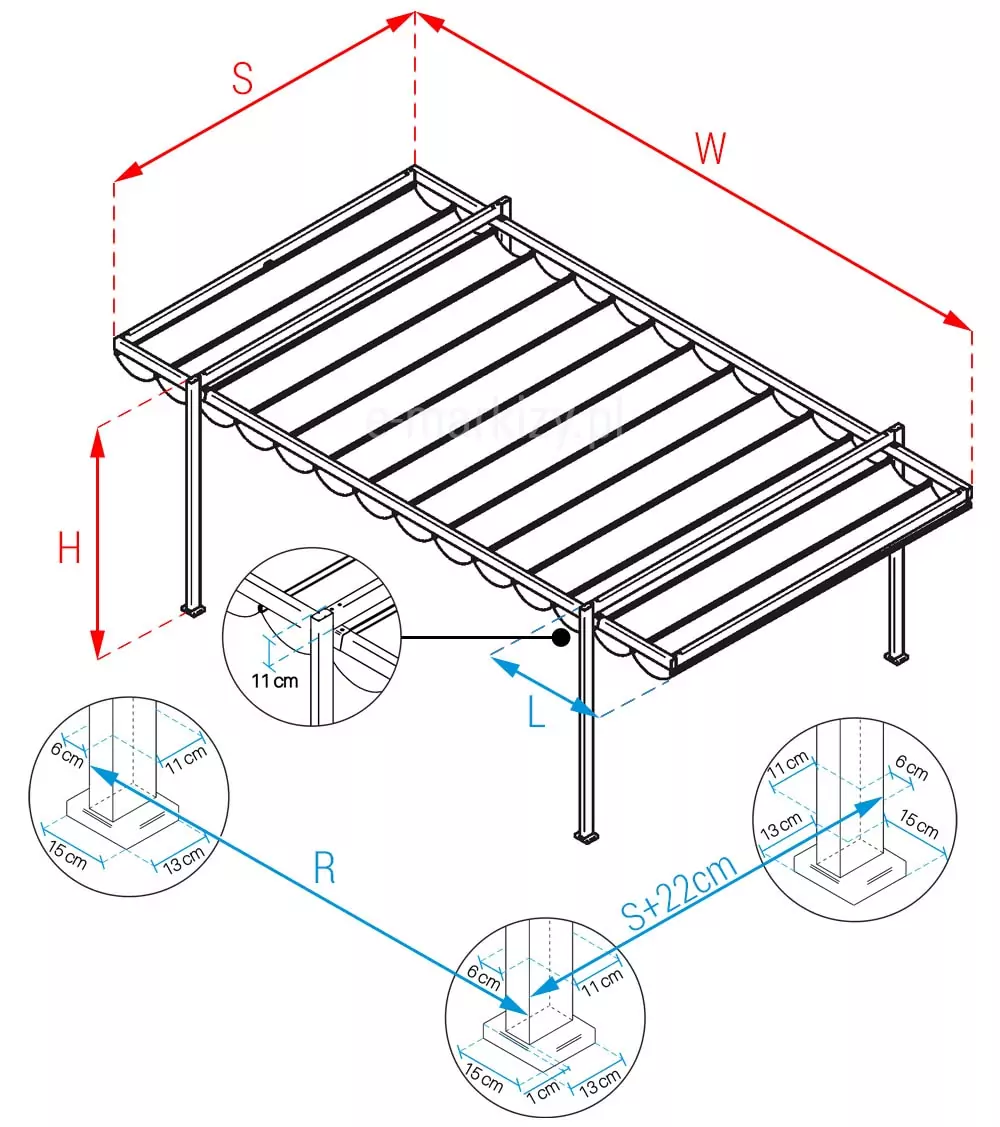

	Pergola-Aufmaß (1 Modul) S – Breite der Pergola W – Vorsprung der Pergola H – Höhe der Pergolastange (geben Sie ihre Höhe im Bereich von 260 bis 350 cm ein – ohne Aufpreis) (Die Dachlinie der Pergola wird um 11 cm abgesenkt)< br>R – Pergola-Fußabstand L – Wert im Bereich von 30 bis 100 cm Bei der Messung des Fußabstands (R) sollten zwei L-Maße berücksichtigt werden.

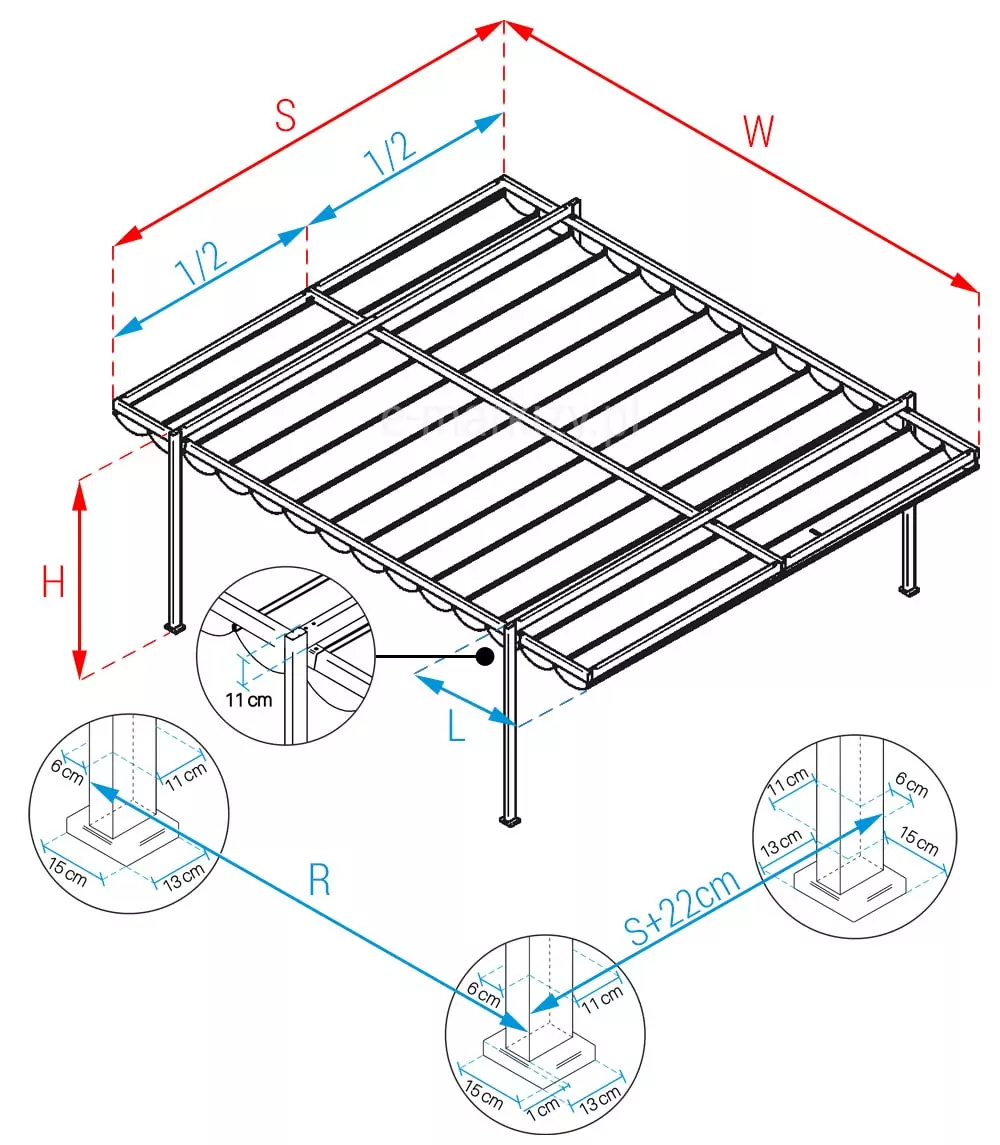

	Pergola-Aufmaß (2 Module) S – Breite der Pergola W – Projektion der Pergola Die modulare Pergola ist in zwei Segmente mit den gleichen Abmessungen unterteilt. H – Höhe des Pergola-Pfostens (geben Sie seine Höhe in ein Bereich von 260 bis 350 cm – ohne Aufpreis) (Die Dachlinie der Pergola wird um 11 cm abgesenkt) R – Abstand der Pergolafüße L – Wert im Bereich von 30 bis 100 cm Wann Messung des Fußabstands (R), zwei Dimensionen L.

Pergola Supro One – Freistehend – Technische Daten

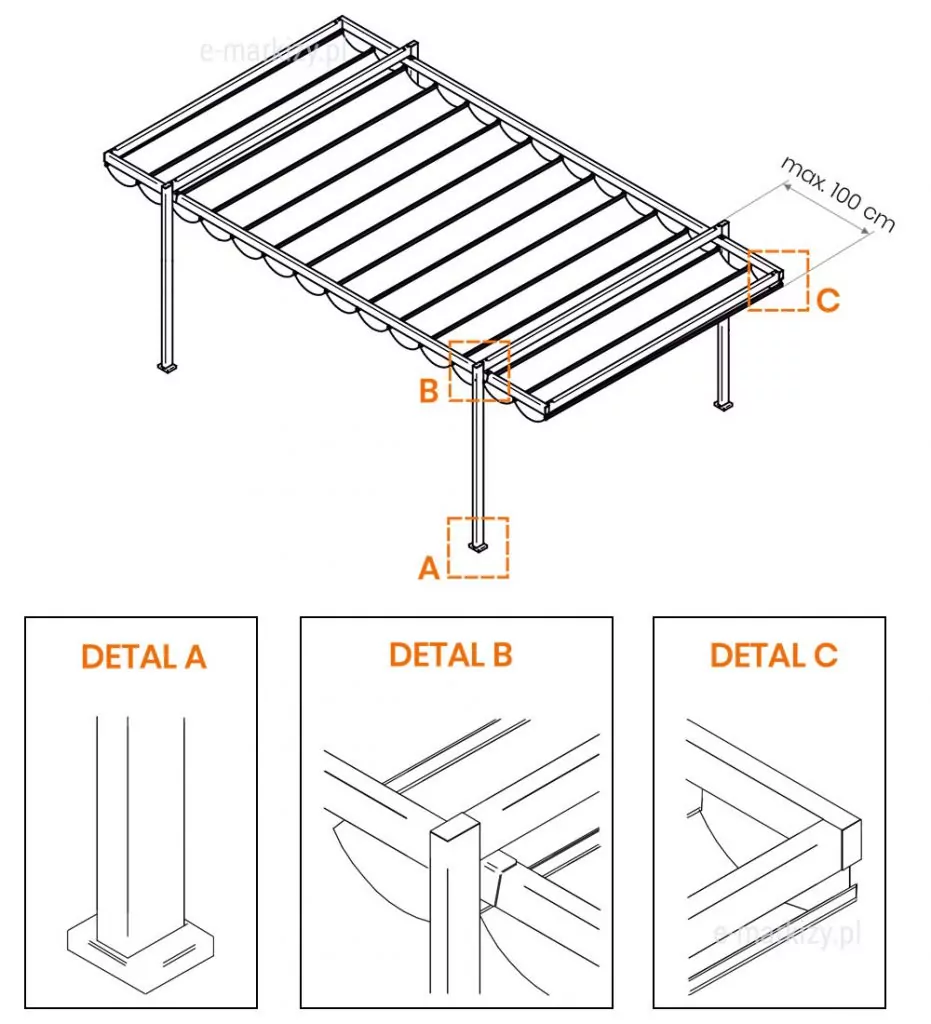

Pergola mit einem Modul – Skizze und Details

– Ein Pergolamodul (bis zu 400 cm breit)

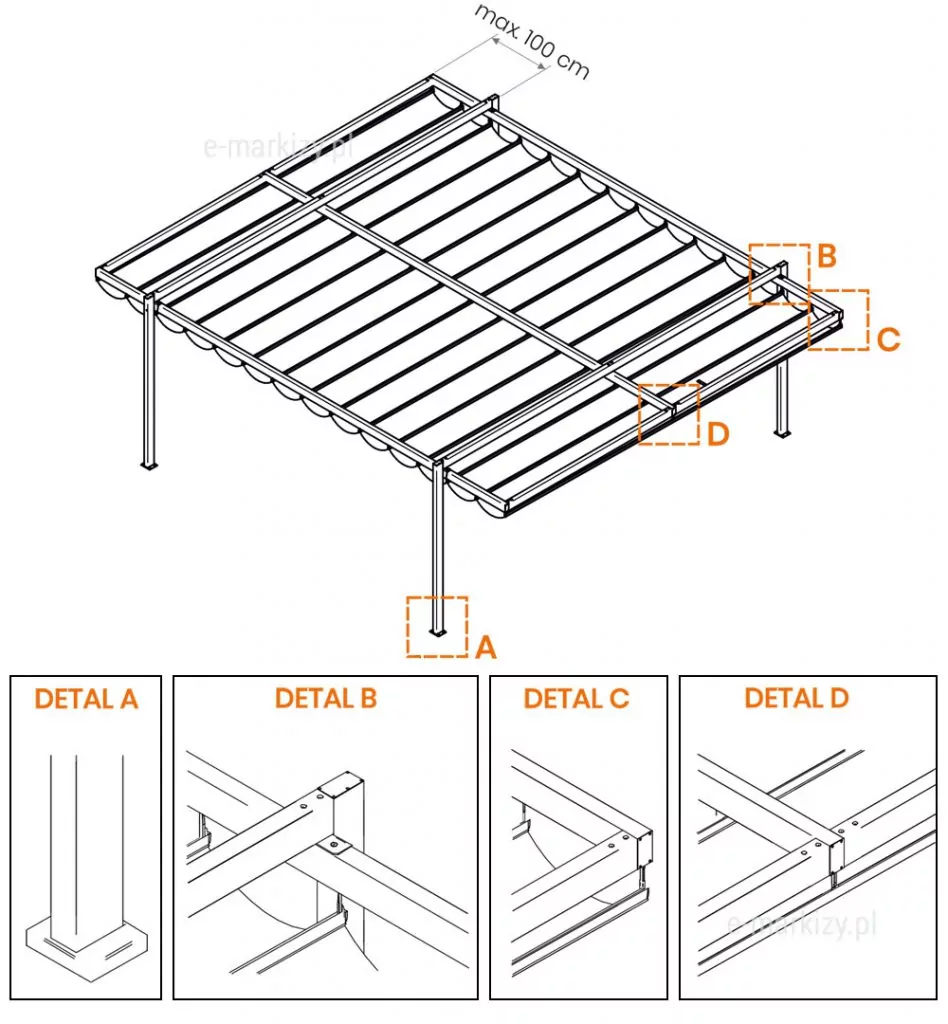

Pergola mit zwei Modulen – Skizze und Details

– Zwei Pergolamodule (von 400 cm bis 600 cm breit)

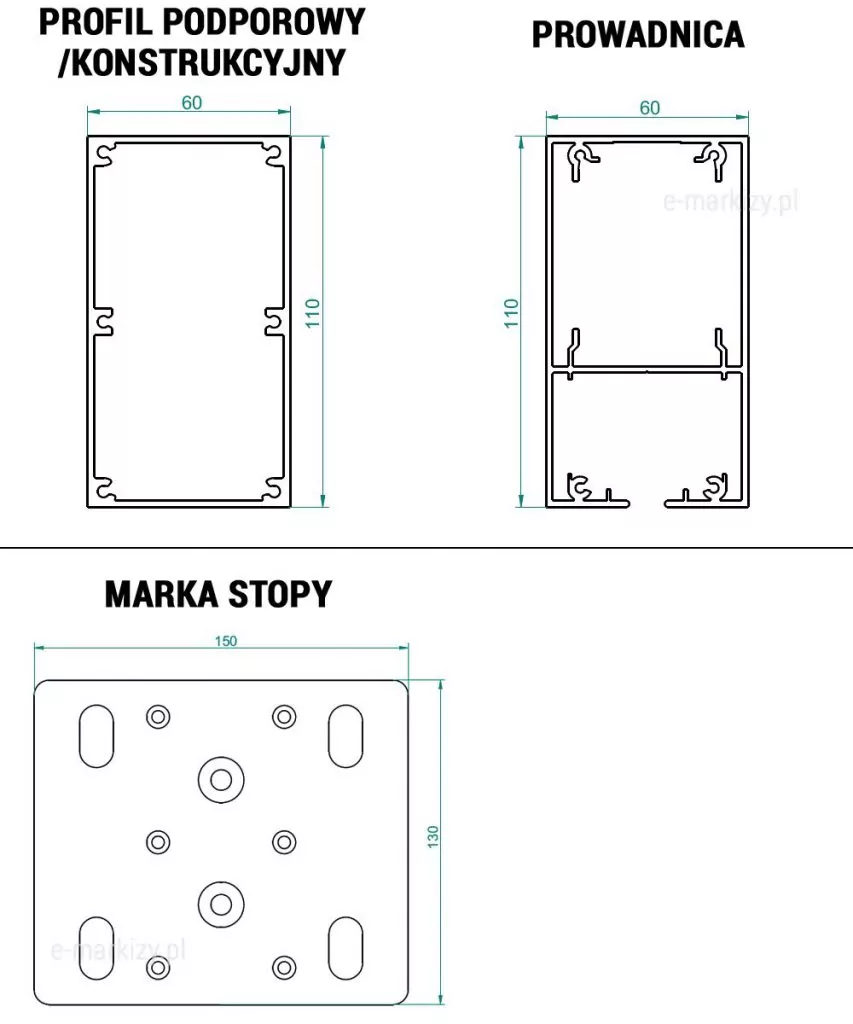

Abschnitte von Pergolaelementen

– Stütz-/Strukturprofil
– Leitfaden
– Fußmarke

Systemdach- und Stoffpaket

Gefaltetes Stoffpaket – Anzahl der Balken für maximale Ausladung
x – Breite des Stoffpakets
b – feste Überdachung des Systems
b = 37 cm
PS – Pakethöhe nach dem Falten

Die Höhe des Pakets – HP hängt vom Abstand zwischen den Windschutzbalken ab.
Auf Wunsch kann der Abstand zwischen den Balken durch Hinzufügen weiterer Balken bei gleichzeitiger Reduzierung der reduziert werden Höhe des Pakets.

Profile in der Baugruppe:
– Aluminiumblech
– Profil 4,6 x 4,6
