Seitenansicht
W=Pergola-Projektion
H1=Höhe des Tragprofils (Standard 230cm)
H=Pergolahöhe
– Spannbalken
Eine Frage haben? Benötigen Sie Hilfe?Rufen Sie uns an +48 518 075 074
Moderno Pergola – Freistehend – Maße und technische Daten

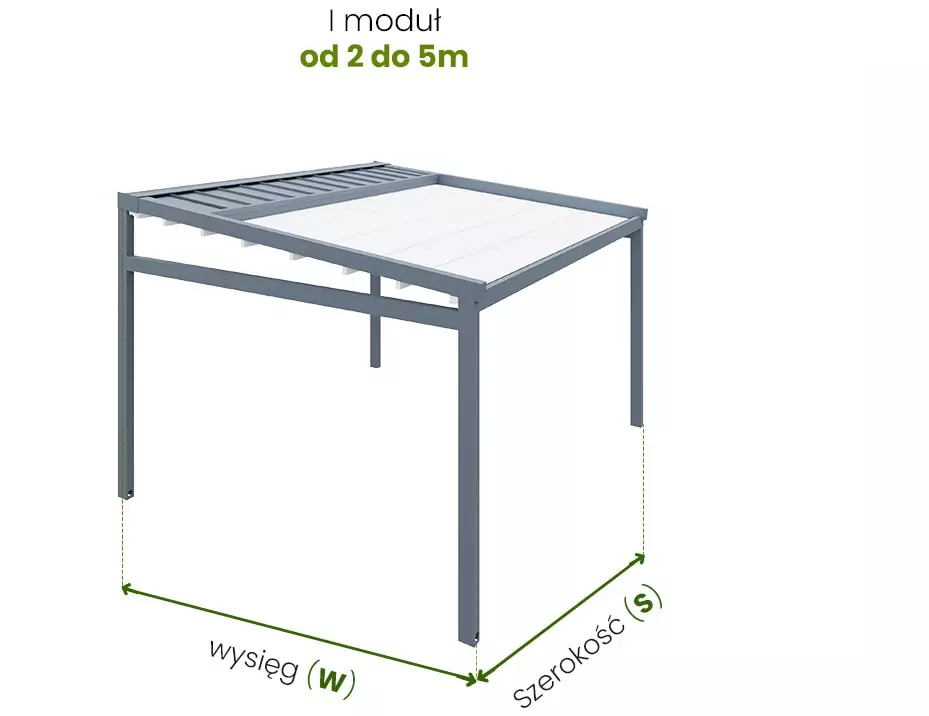

Pergola Moderno – Freistehend – So messen Sie
S=Pergolabreite, W=Pergolaspanne

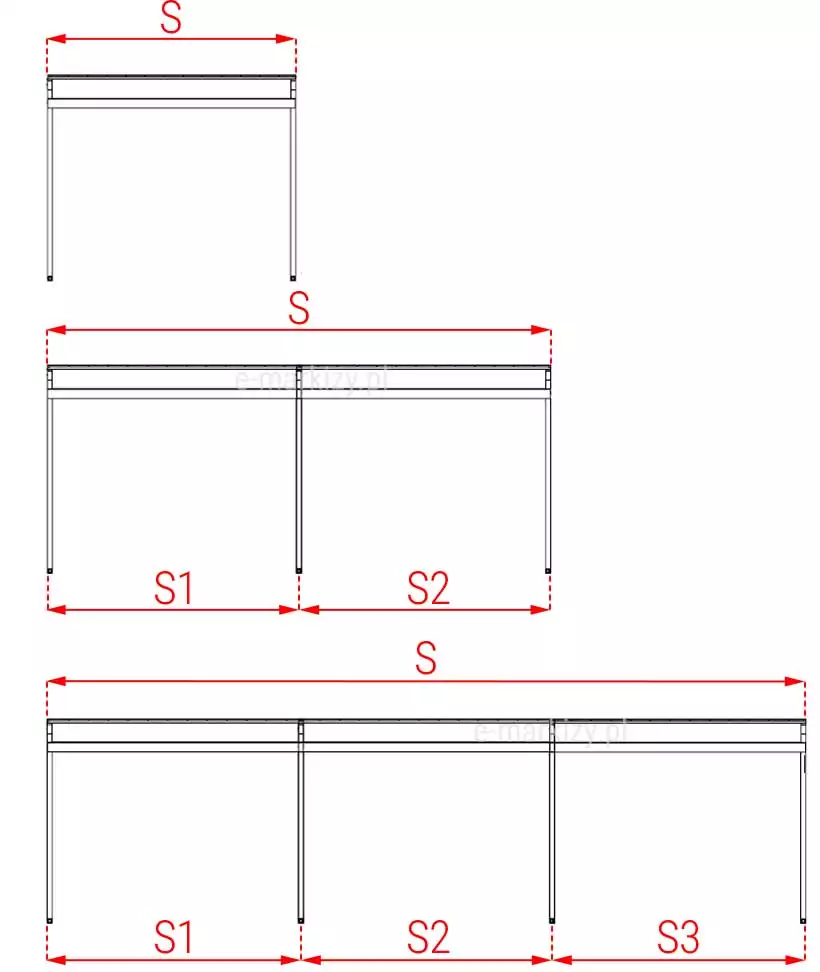

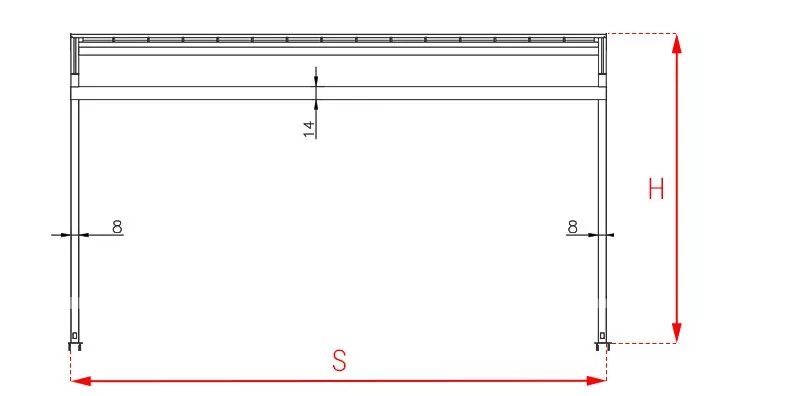

Vorderansicht
S=Breite der Pergola
H=Pergolahöhe

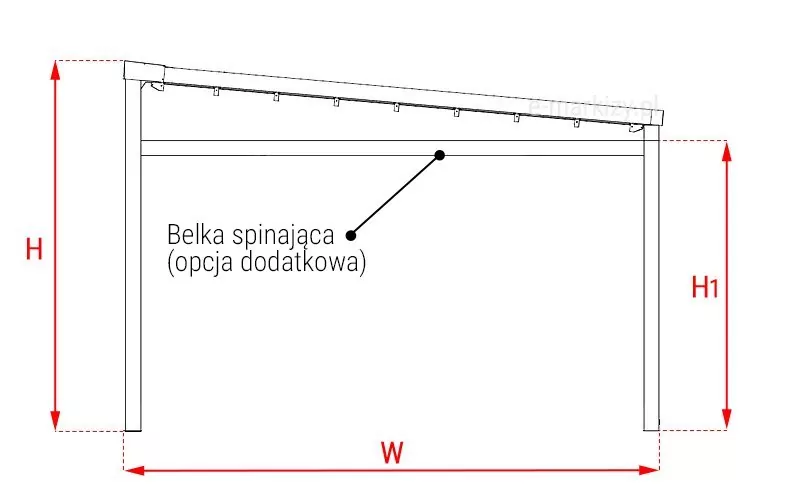

Seitenansicht
W=Pergola-Projektion
H=Pergolahöhe
Moderno Pergola – Freistehend – Technische Daten

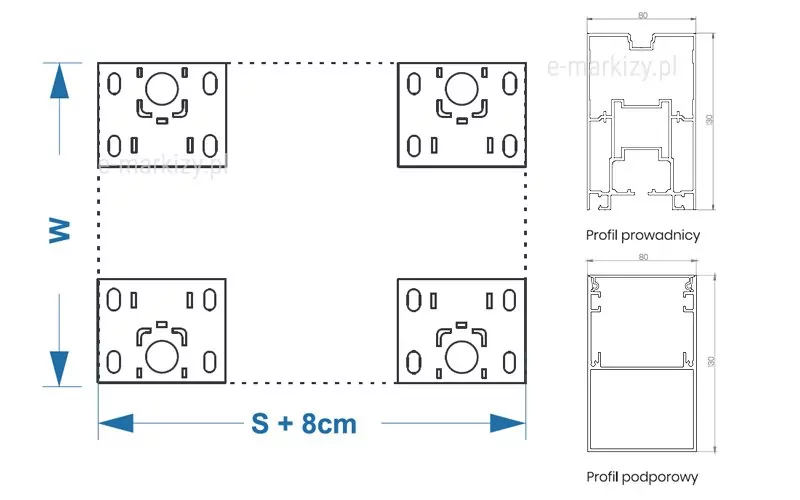

Abstand der Pergolafüße
Profilabschnitte:
– Führungsprofil
– Support-Profil

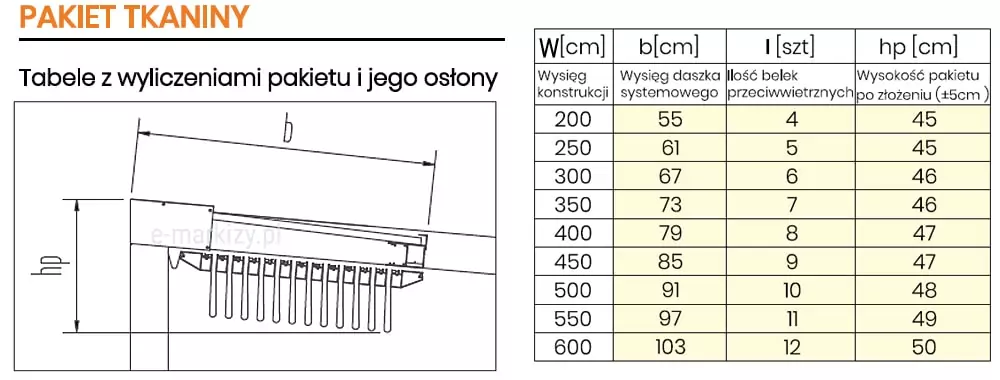

Materialpaket
Die Höhe des PS-Pakets hängt vom Abstand zwischen den Windschutzbalken ab. Auf Wunsch kann der Abstand zwischen den Trägern verringert werden und gleichzeitig die Höhe des Pakets reduziert werden

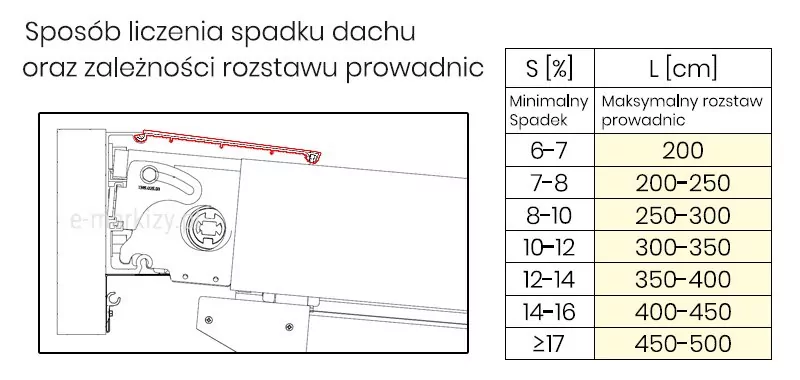

Dachneigung
Die Methode zur Berechnung der Dachneigung und das Verhältnis zwischen den Abständen der Führungen

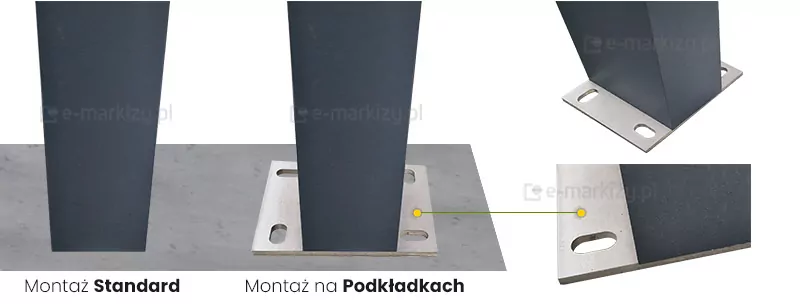

Befestigungsstützen
Pergolastützen werden in der Regel direkt am Boden befestigt. Gegen Aufpreis sind Montagepads erhältlich, die an die Art der Wasserableitung aus dem Bauwerk angepasst sind. Montagepads bestehen aus unlackiertem Edelstahl.

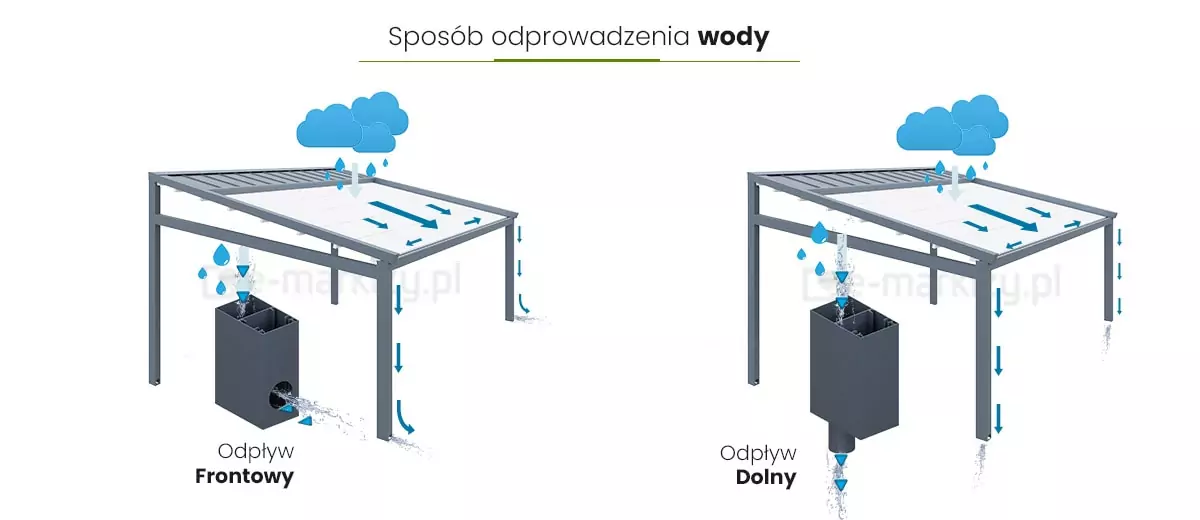

Wasserablauf
– Vorderseite
– Untere

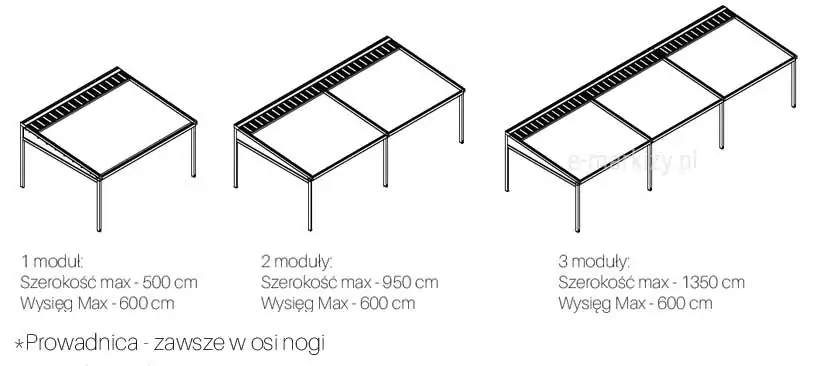

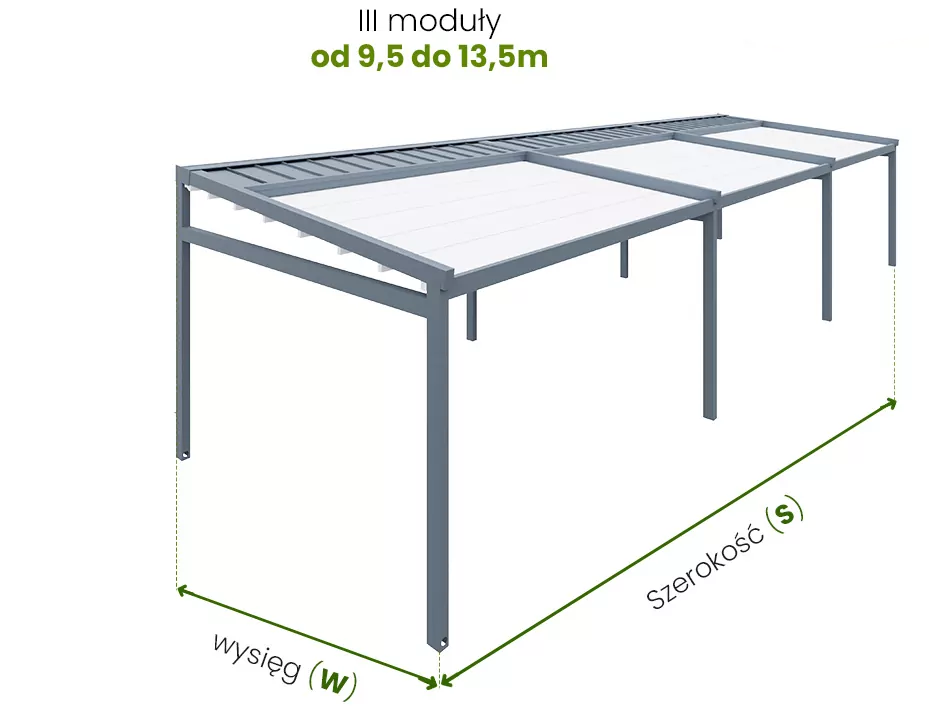

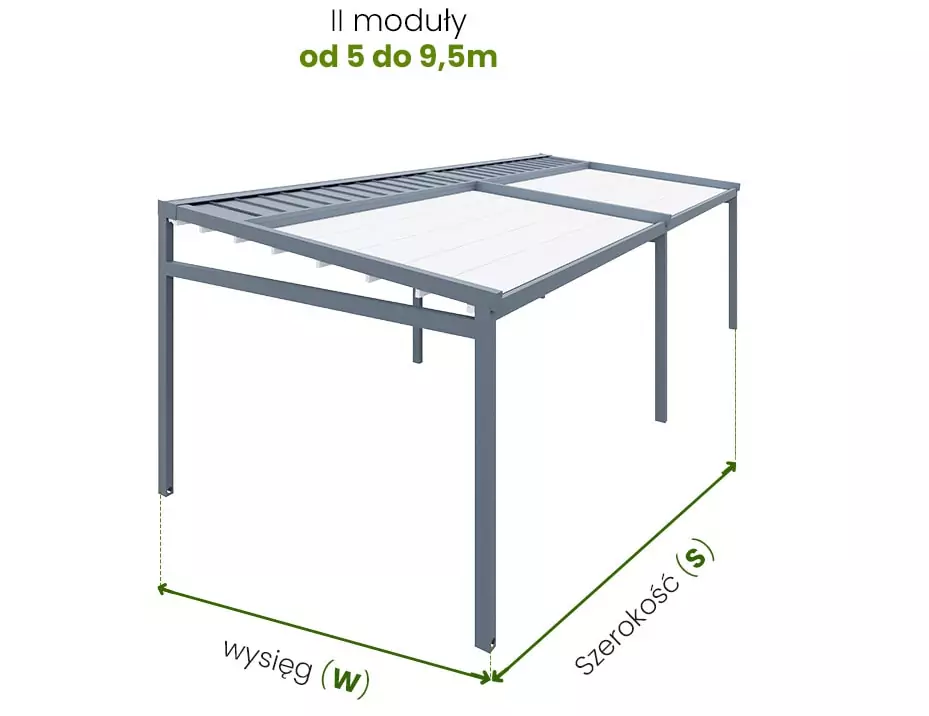

Modulare Pergola – Abmessungen
*Die Führung liegt immer in der Beinachse

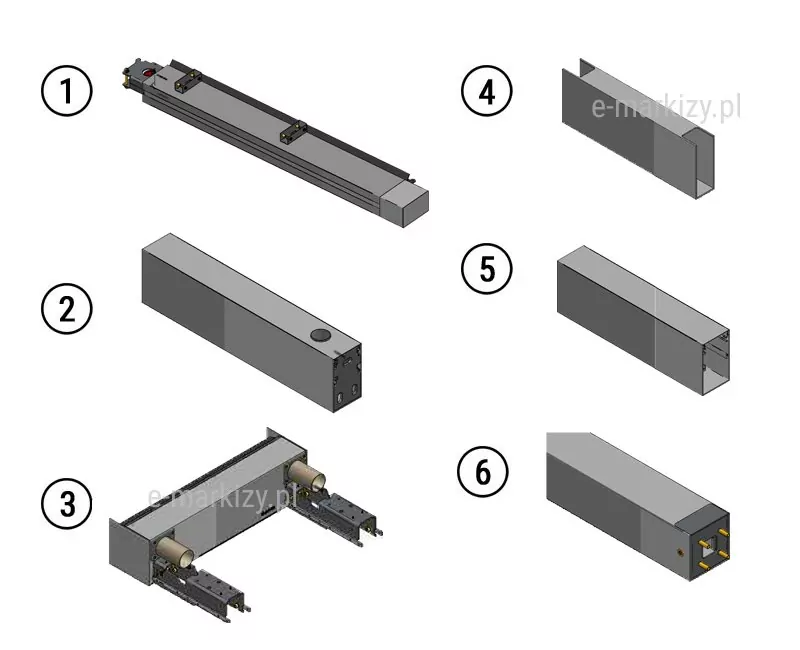

Pergola Moderno-Komponenten
Liste der Pergola-Elemente:
1. FÜHRER
2. VORDERES STÜTZPROFIL
3. Dachrinnen
4. VERLINKUNGSPROFIL
5. SEITENPROFIL 80×130
6. SEITENPROFIL 80×80

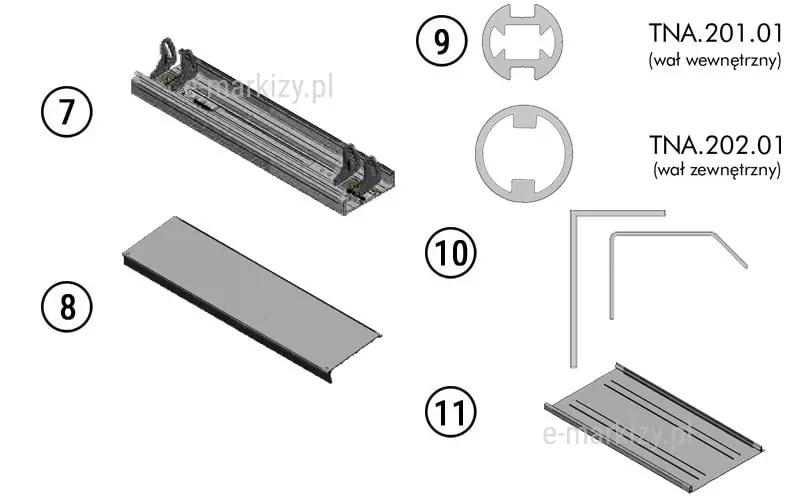

Pergola Moderno Komponenten
Liste der Pergola-Elemente:
7. STARTPROFIL
8. OBERE ABDECKUNG
9. ANTRIEBSPROFIL
10. BLINKT
11. SYSTEMKABINE

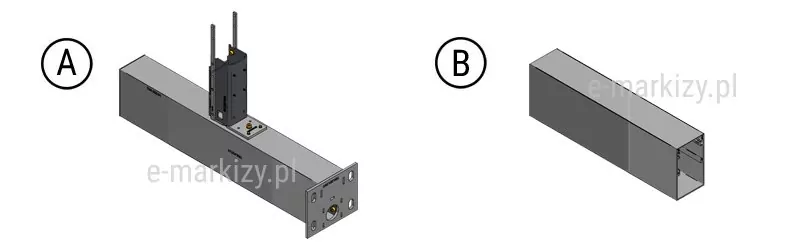

Moderno Pergola freistehend
Elemente der freistehenden Version:
A. HINTERES STÜTZPROFIL
B. HINTERES PROFIL 80×130

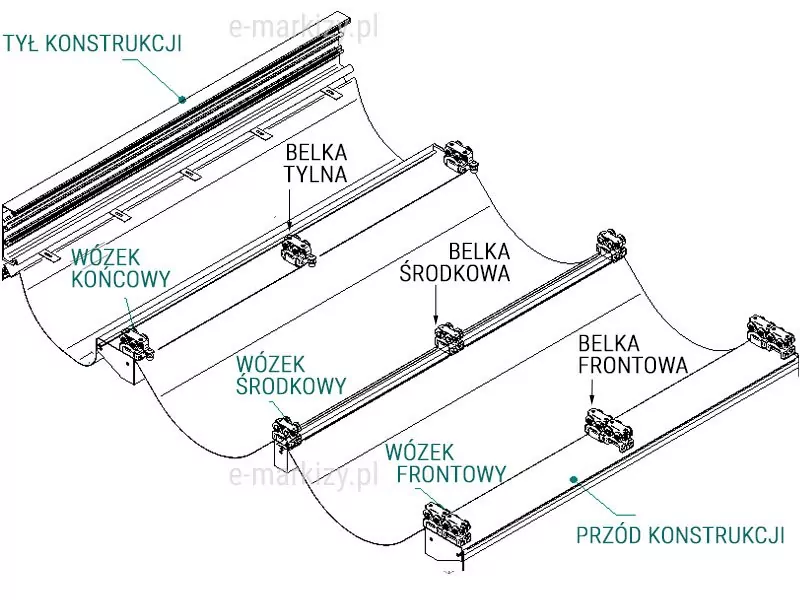

Pergola-Stoff – Bauelemente
Pergolabalken:
vorderer Balken,
Mittelbalken,
hinterer Balken
Stoffwagen:
Vorderwagen,
mittlerer Wagen,
Endwagen

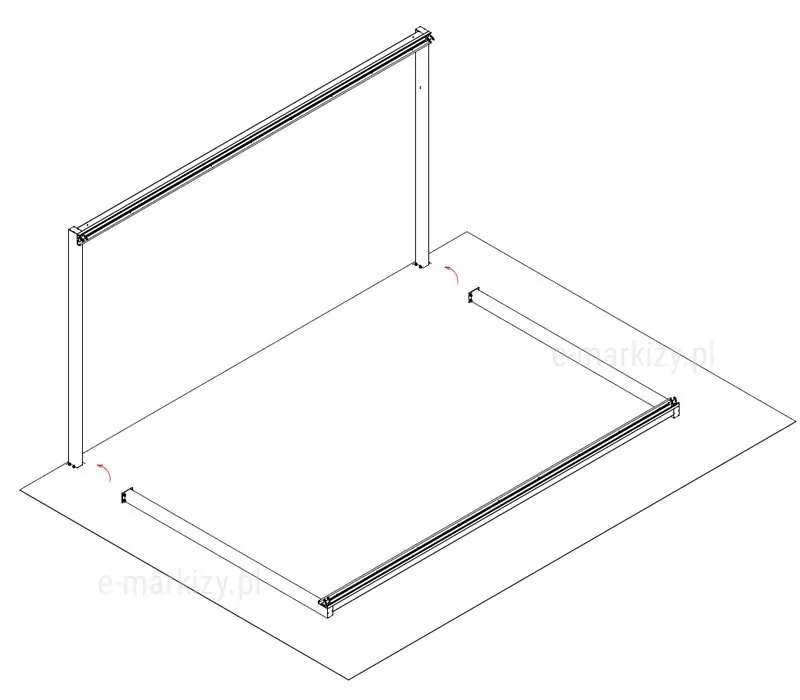

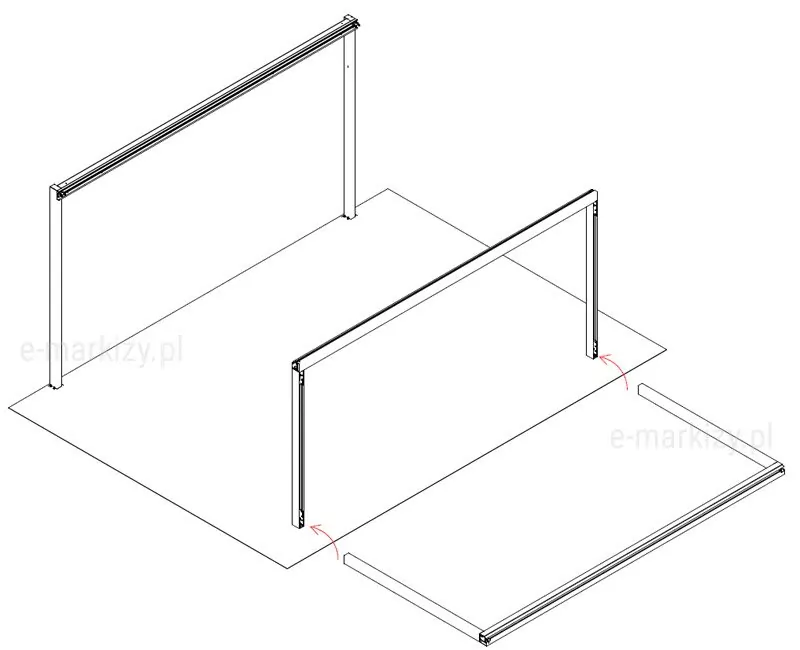

Beispielmontage einer freistehenden Pergola

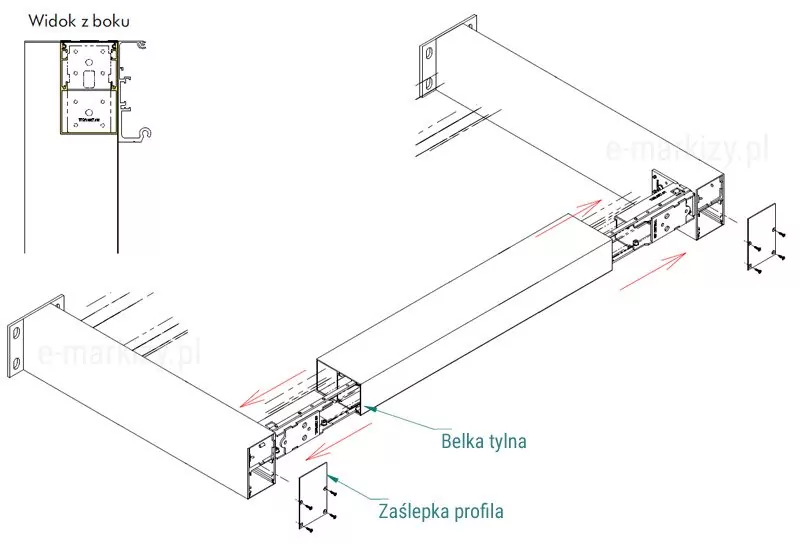

Der hintere Balken sollte auf die am hinteren Stützprofil befestigten Würfel geschoben werden.
Nachdem die hinteren Stützprofile mit dem hinteren Träger verbunden wurden, sollten die Profile mit der oberen Beinkappe mit Schrauben 3,5 x 16 verschraubt werden.

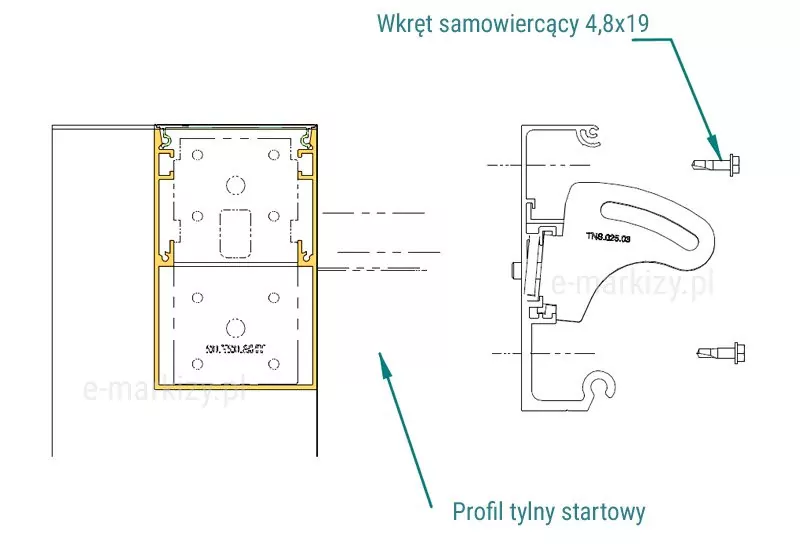

Das hintere Startprofil sollte mit 4,8×19 Schrauben am hinteren Träger befestigt werden

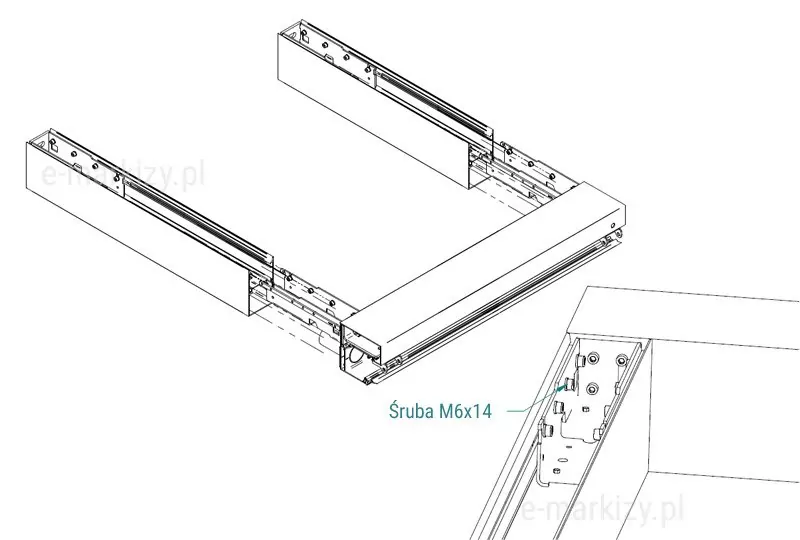

Das Element sollte in das Profil eingeführt und dann mit der M6x14-Schraube am Knöchel im Beinanschluss verschraubt werden.

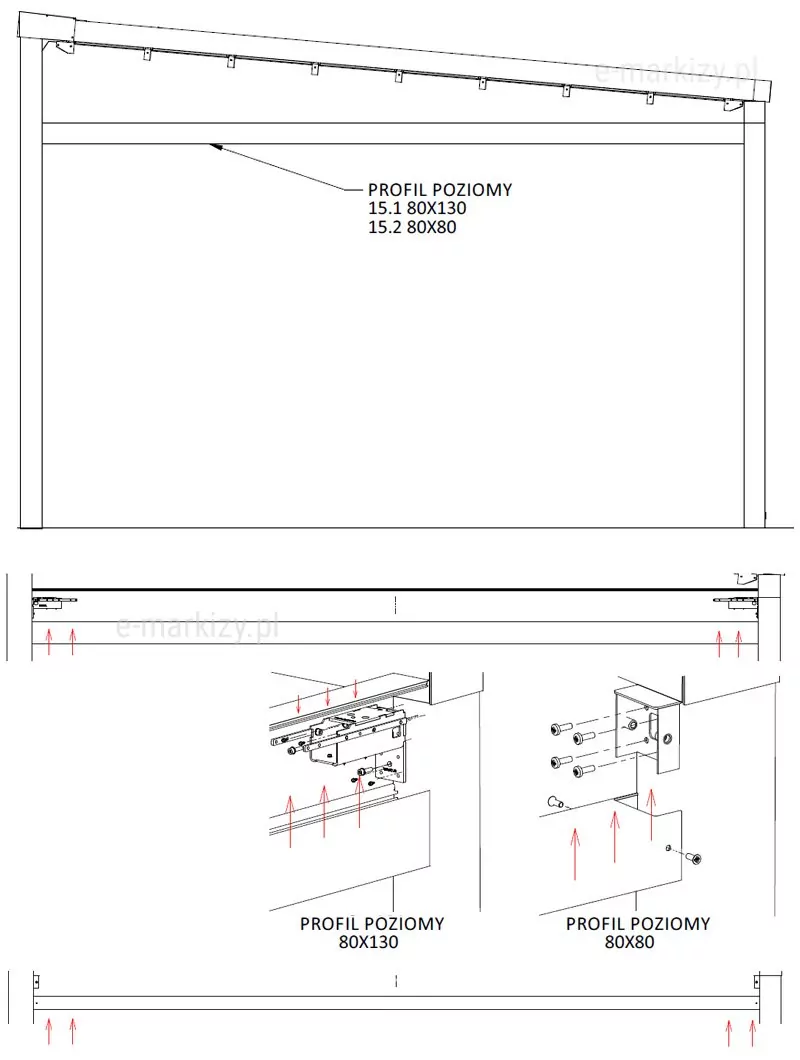

Montage des Seitenprofils 80×130
Montage des Seitenprofils 80×80
