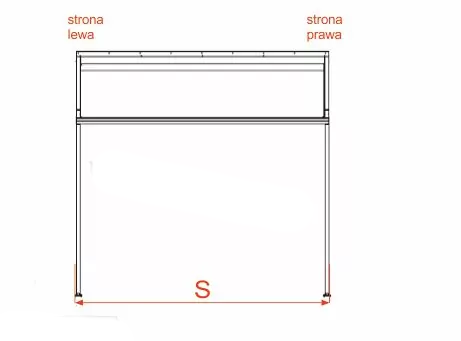

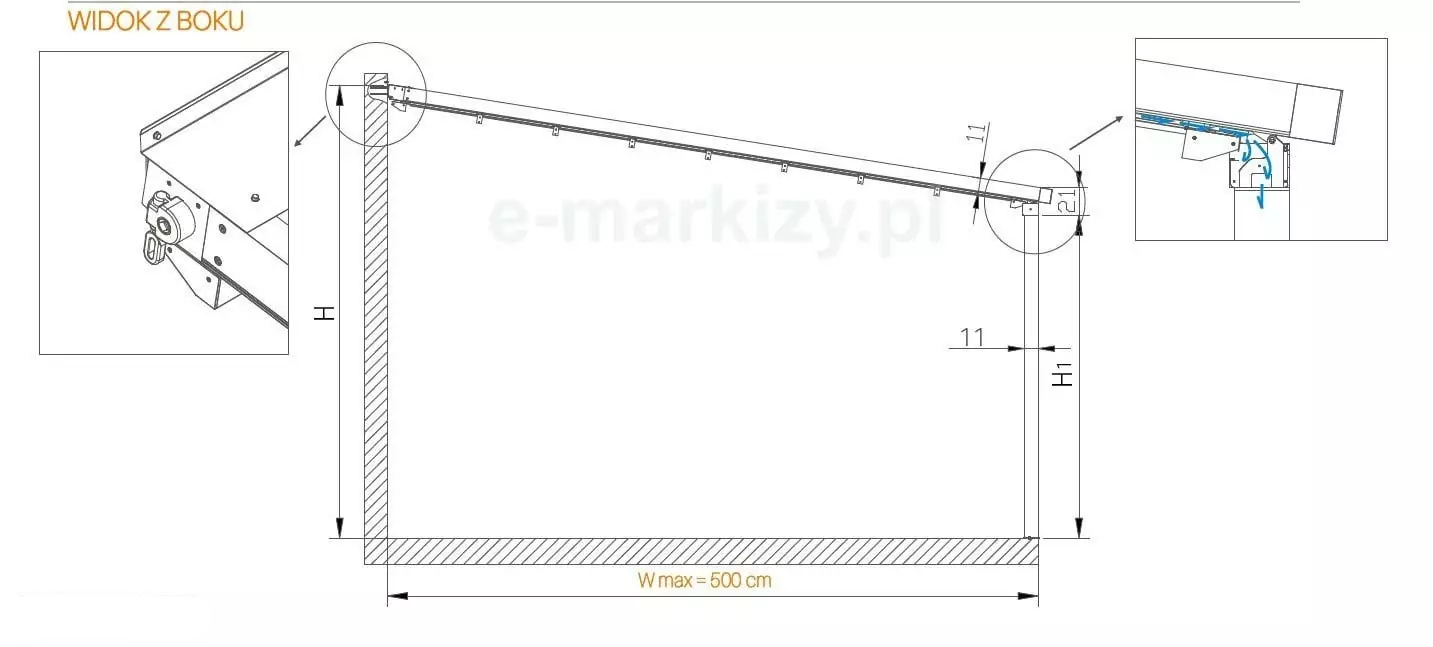

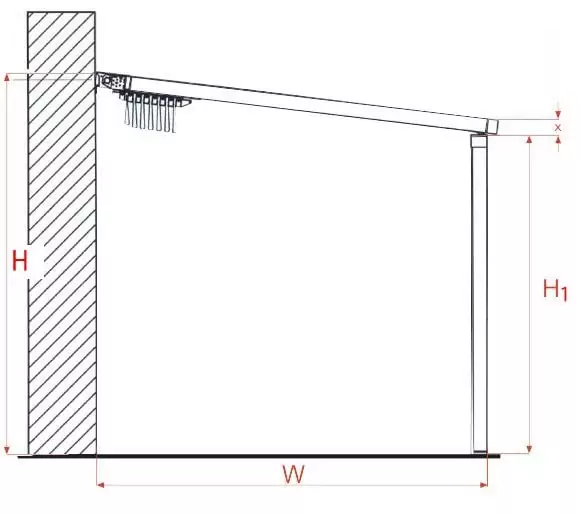

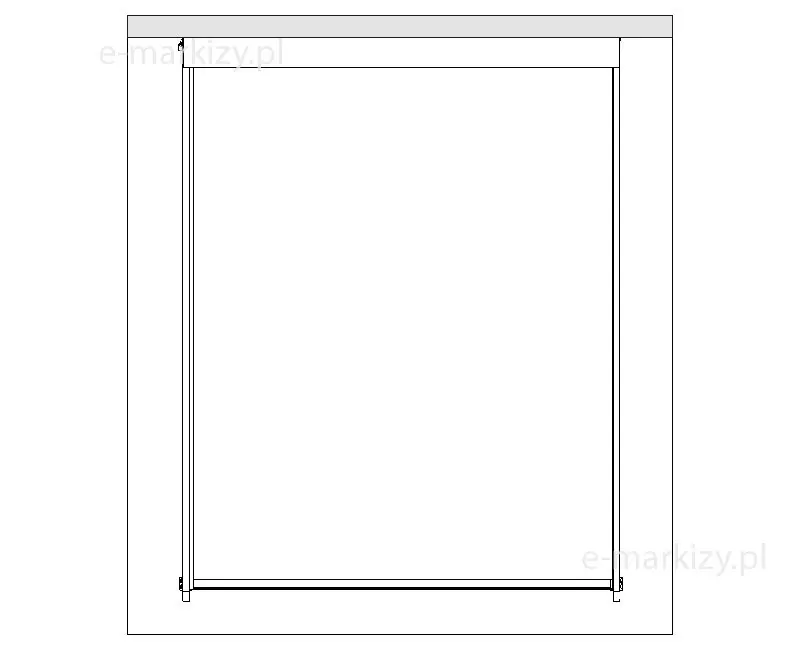

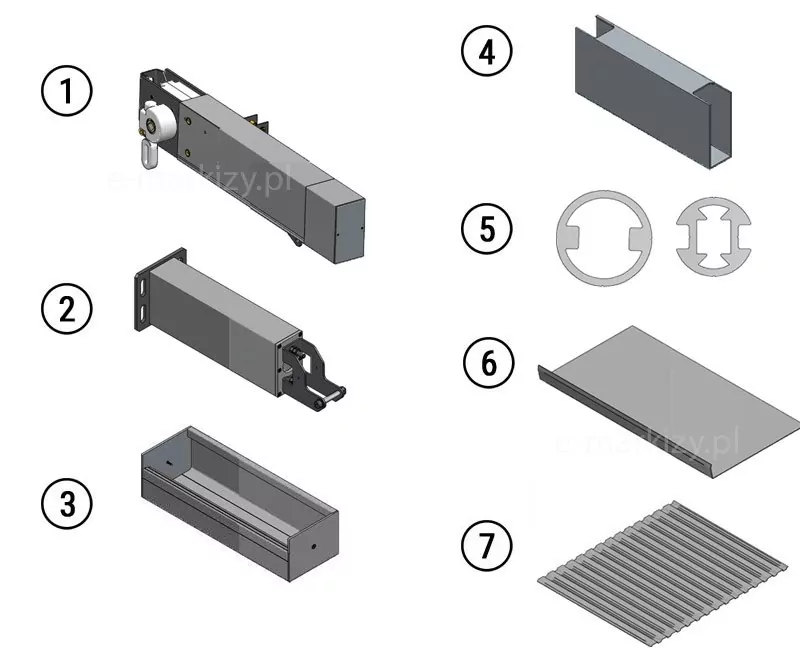

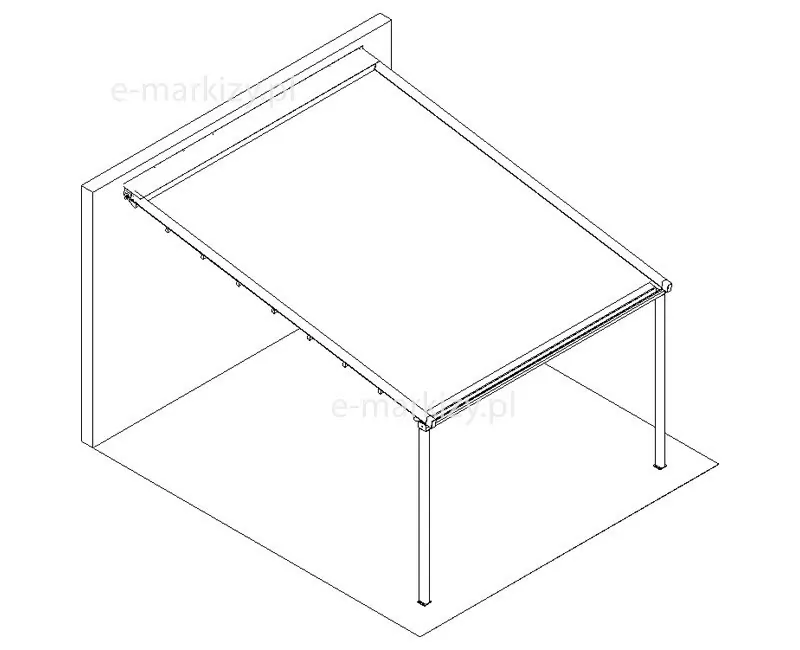

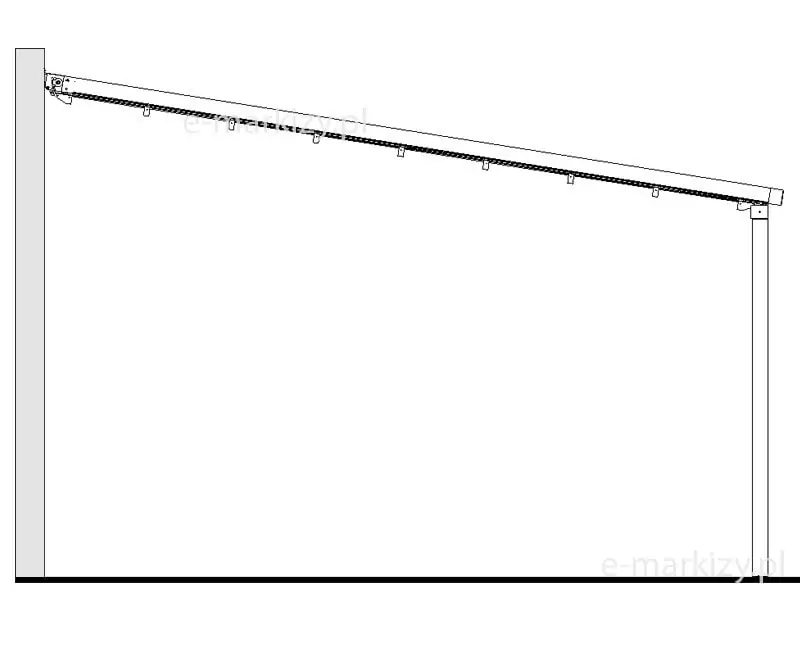

Pergola Luxo – Wand – So messen Sie

Beispiel für die Montage einer Wandpergola

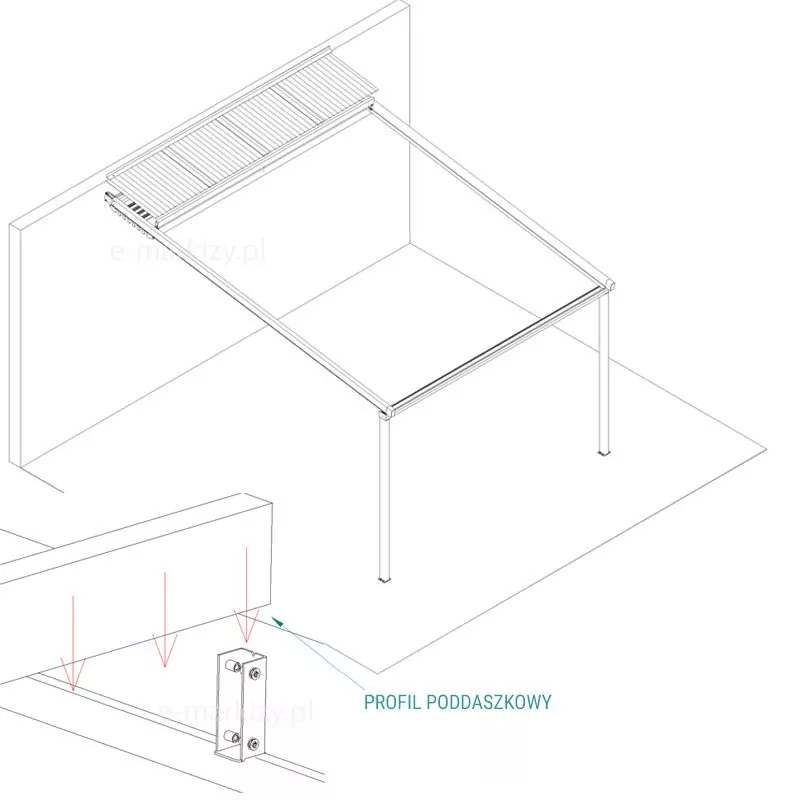

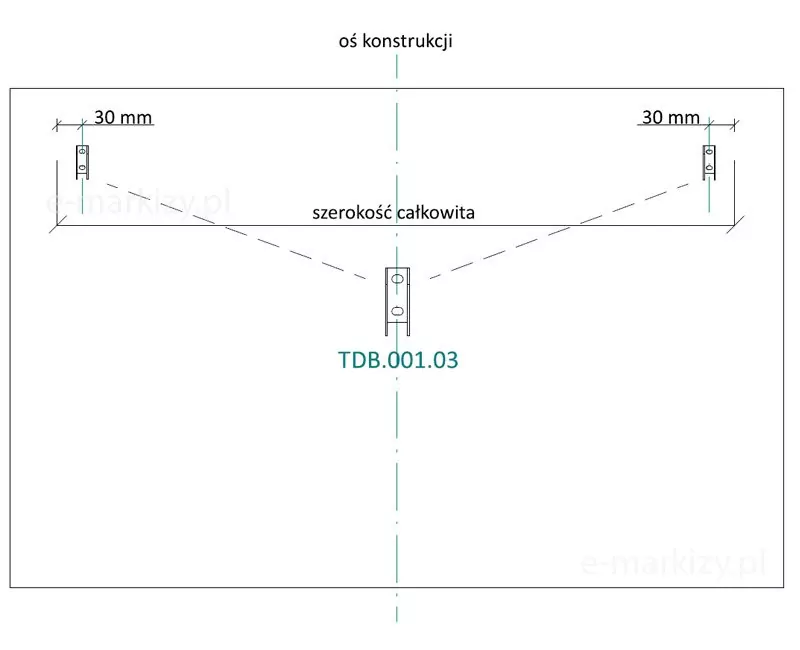

Pergola luxo wird mit zwei extremen Montagehalterungen an der Wand befestigt. Sie sollten ordnungsgemäß am Boden (auch an isolierten Wänden) befestigt werden.

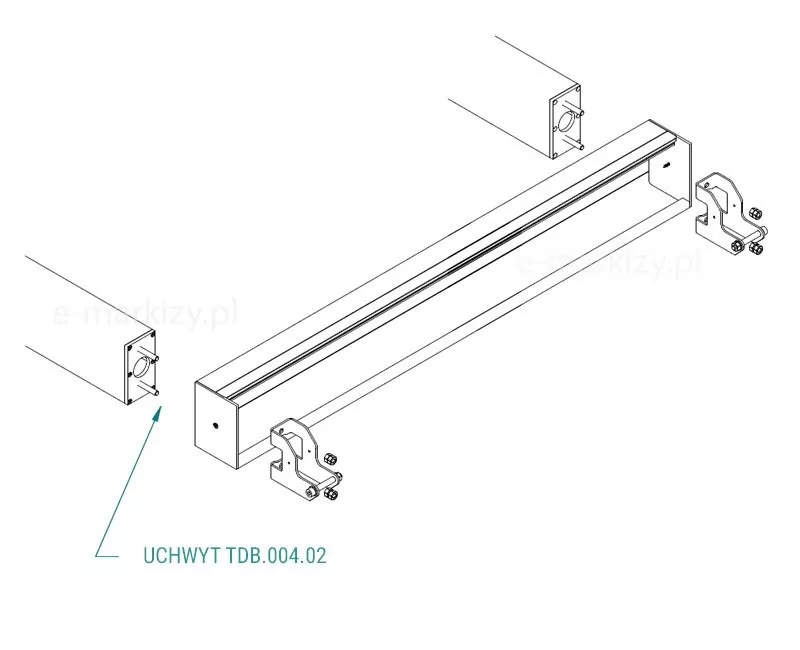

Luxo Verbindung der Stützprofile der Pergola mit der Dachrinne. Setzen Sie die Dachrinne auf die M8-Schrauben, setzen Sie dann den TDB.004.02-Griff auf und schrauben Sie die M8-Muttern fest.

Die Pergola kann mit einem manuellen Kurbelmechanismus ausgestattet werden (siehe Abbildung). In diesem Fall erfolgt das Auffalten und Aufrollen des Stoffes mit einer Kurbel.
Optional kann die Pergola mit einem automatischen Antrieb ausgestattet werden.

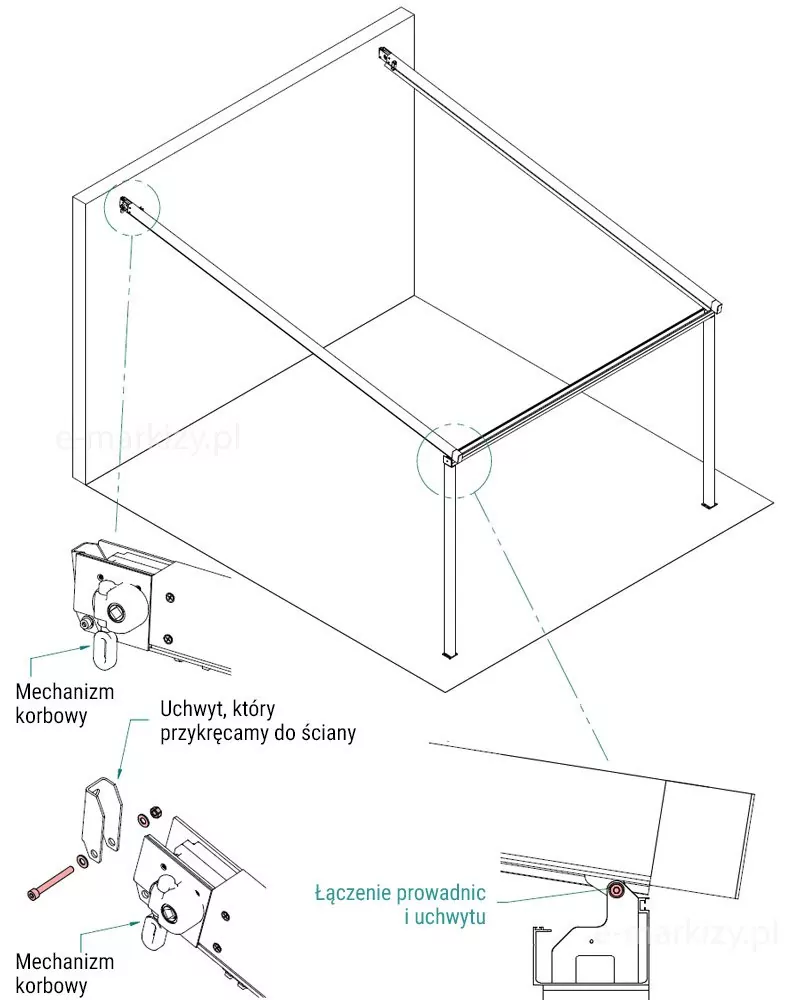

Die Führung mit der Wandhalterung sollte mit einer 8×70-Inbusschraube unter Verwendung von zwei Unterlegscheiben und einer Mutter 8 verbunden werden.
Verbinden Sie die Führung von vorne mit dem Griff mit einer 8×60 Inbusschraube, zwei Unterlegscheiben und einer Mutter 8.

Befestigungsprofil einsetzen (die Bewegungsrichtung wird durch die roten Pfeile angezeigt) und mit der M6-Schraube verschrauben.

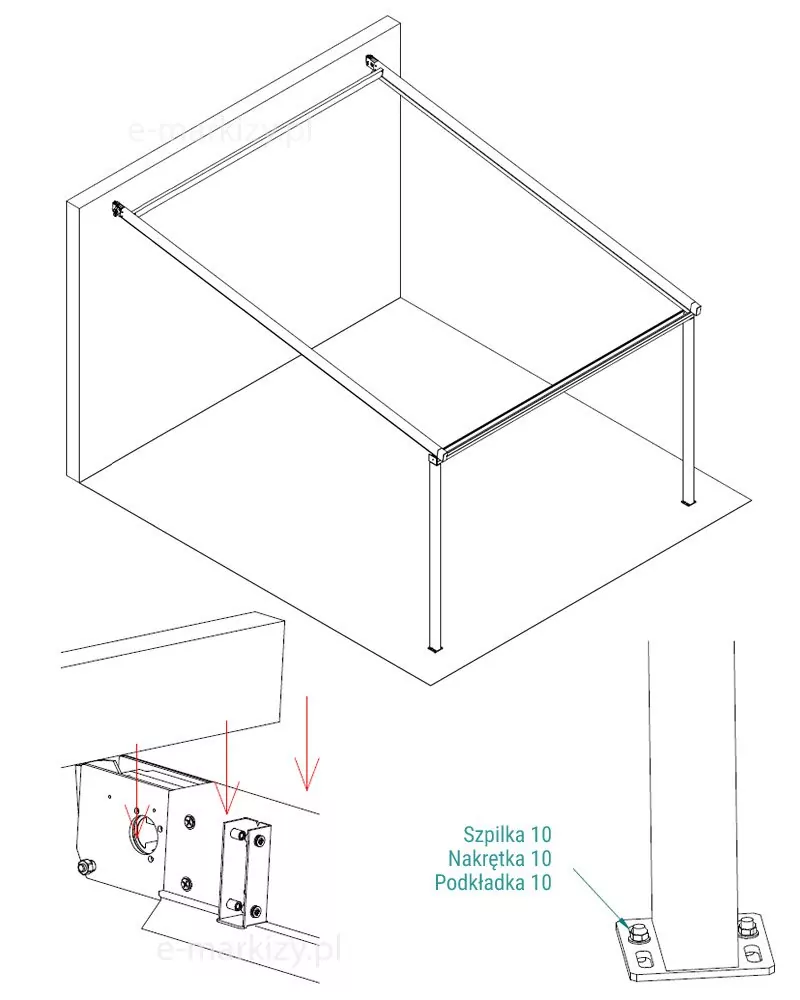

Nach der Montage des Befestigungsprofils stellen Sie die Diagonalen und Vertikalen ein und verankern anschließend die Füße im Boden. Der empfohlene Durchmesser des Befestigungsstifts beträgt 10 mm.
Der Fuß kann auf einem Betonuntergrund, Pflastersteinen oder anderem Untergrund befestigt werden.

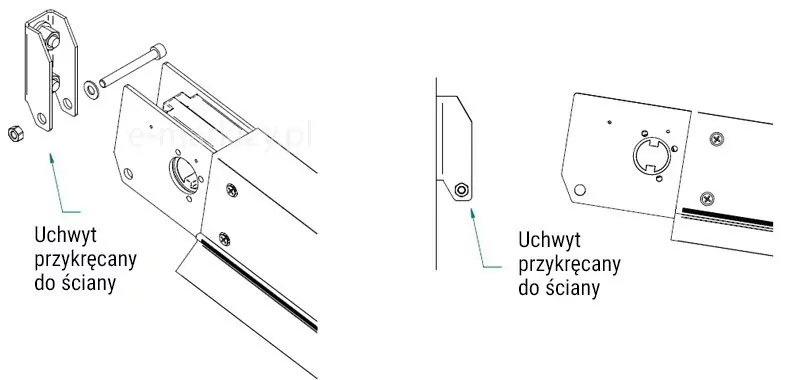

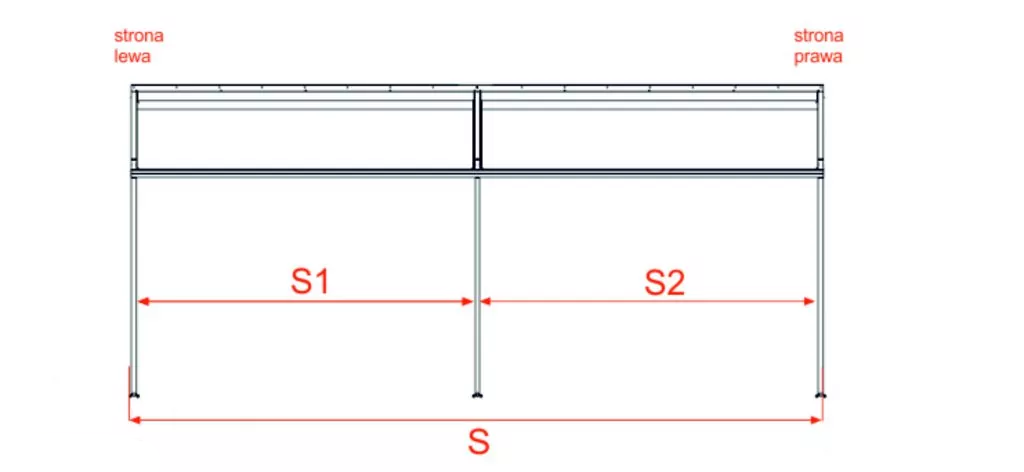

Die Pergola kann je nach Bedarf modular kombiniert werden. Die Breite der Pergola ist grundsätzlich unbegrenzt. Module können in Reihe geschaltet werden. Die maximale Breite eines Moduls beträgt 4 m.

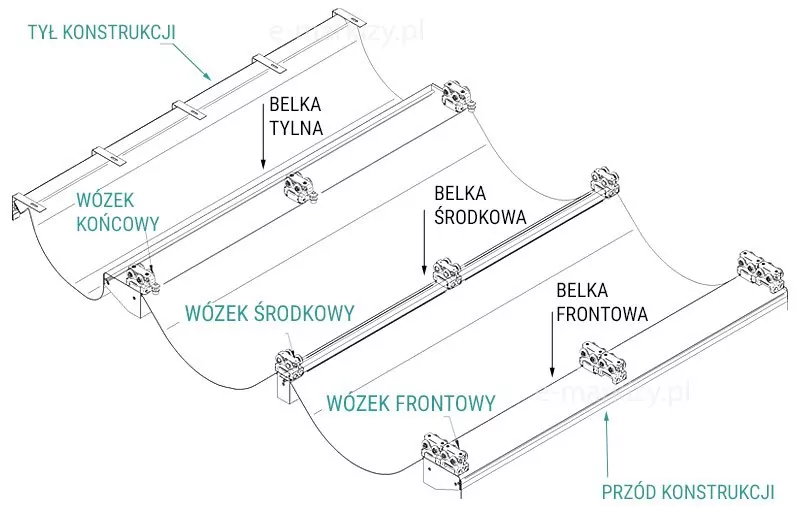

Das Pergola-Stoffmodul ist werkseitig montiert und bereit für die Installation auf der Pergola-Struktur. Das Stoffmodul besteht aus Windschutzbalken. An jedem Balken sind Stoffstreifen befestigt. Das gesamte Modell sollte mit den Führungswagen (die werkseitig in den Führungen der Pergola installiert sind) verbunden werden.

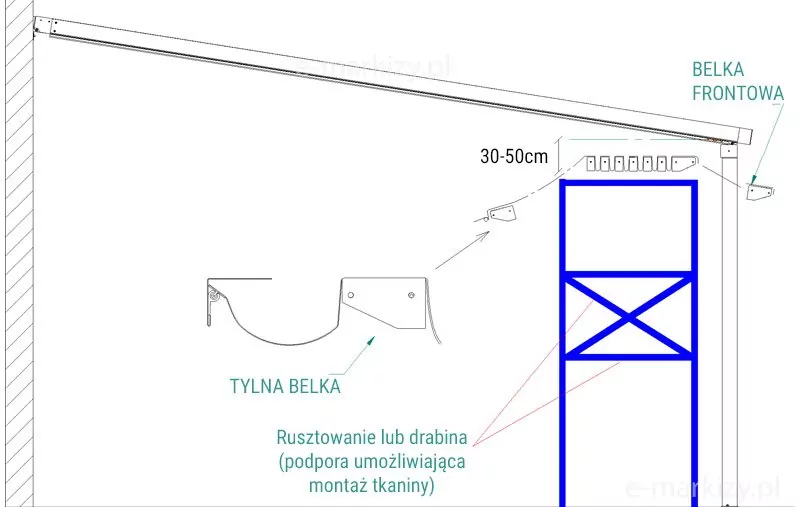

*Um die Installation des Stoffmoduls zu erleichtern, verwenden Sie am besten Gerüste oder Leitern, um den Stoff so nah wie möglich an den Führungswagen zu stützen.

Montieren Sie das Profil, die Tasche und ihre Befestigung am TNS.012-Taschenprofil mit einer selbstbohrenden Schraube, deren Größe der Dicke des Untergrundtyps entspricht.

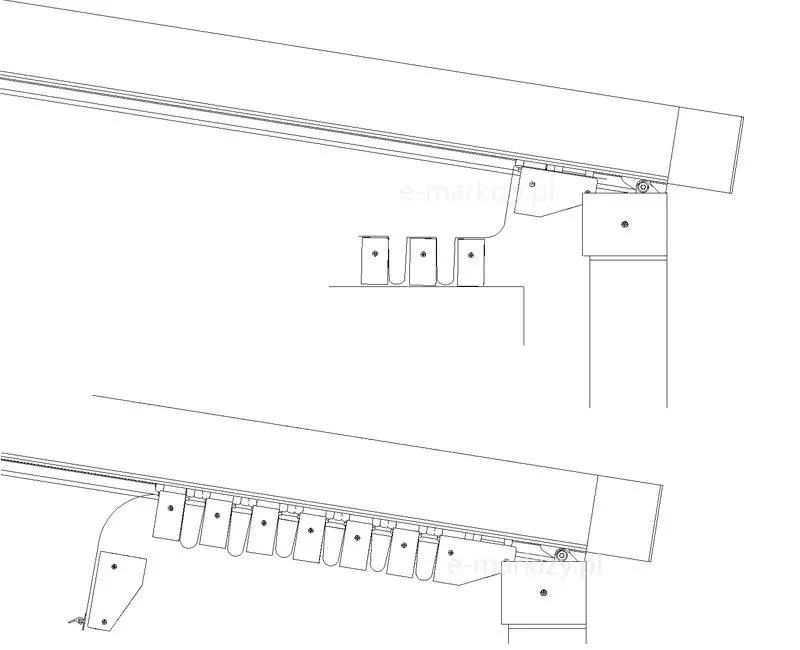

Starten Sie das Motorrad und fahren Sie dann den ersten Trolley in die Führung, wobei Sie ihn nahe an der Regenrinne platzieren.

Platzieren Sie das Stoffbündel in unmittelbarer Nähe der Schienen auf dem Gerüst.

Die Installation sollte mit der Anbringung des vorderen Balkens beginnen.
Dann montieren Sie alle kleinen Balken auf die gleiche Weise.

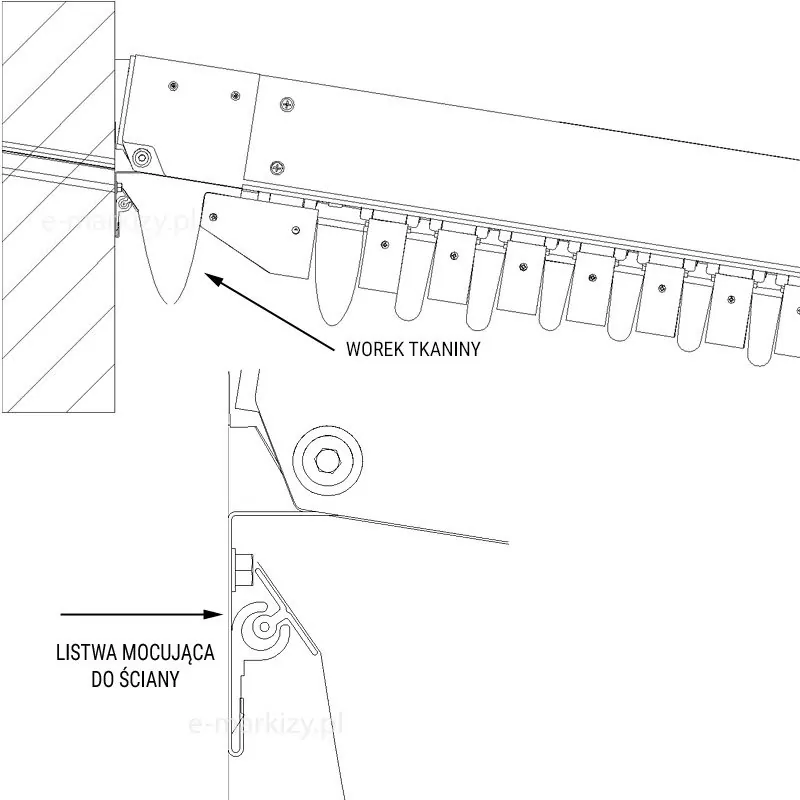

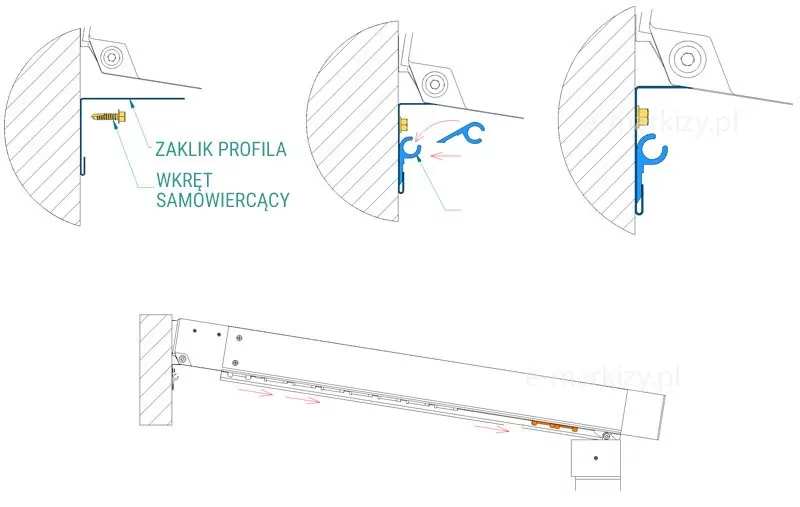

Der letzte Schritt ist die Montage des sogenannten „Tasche“ aus Stoff. Es muss mit einem Streifen an der Wand befestigt werden.

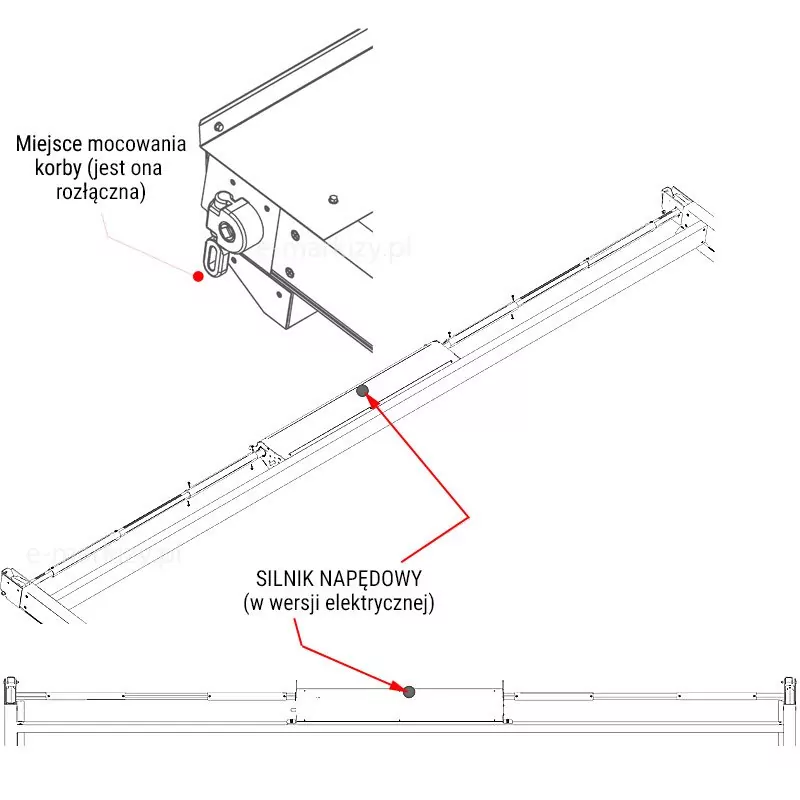

Standardmäßig ist die Pergola mit einem manuellen Kurbelantrieb ausgestattet. Dabei erfolgt das Auf- und Abrollen des Tuches über eine Kurbel. Der Stoff kann überall platziert und gestoppt werden. Die Kurbel ist abnehmbar und kann bei Bedarf mit einem Handgriff demontiert werden. Bei der Bestellung geben wir die Seite der Kurbelposition an.
Gegen Aufpreis kann die Pergola mit einem Elektroantrieb ausgestattet werden. Es wird am Hauptwickelrohr montiert. Für den elektrischen Antrieb können wir einen herkömmlichen Schlüsselschalter oder eine Funkfernbedienung verwenden. Bei Bedarf können Wettersensoren installiert werden.

Expansionsschraube mit einer Abmessung, die auf die Dicke und Art des Untergrunds abgestimmt ist.
Blechschraube mit Sechskant-Scheibenkopf 5,5×22.

Setzen Sie das Dachprofil ein (die Bewegungsrichtung wird durch die roten Pfeile angezeigt) und verschrauben Sie es mit der M6-Schraube.

Expansionsschraube mit einer Abmessung, die auf die Dicke und Art des Untergrunds abgestimmt ist.

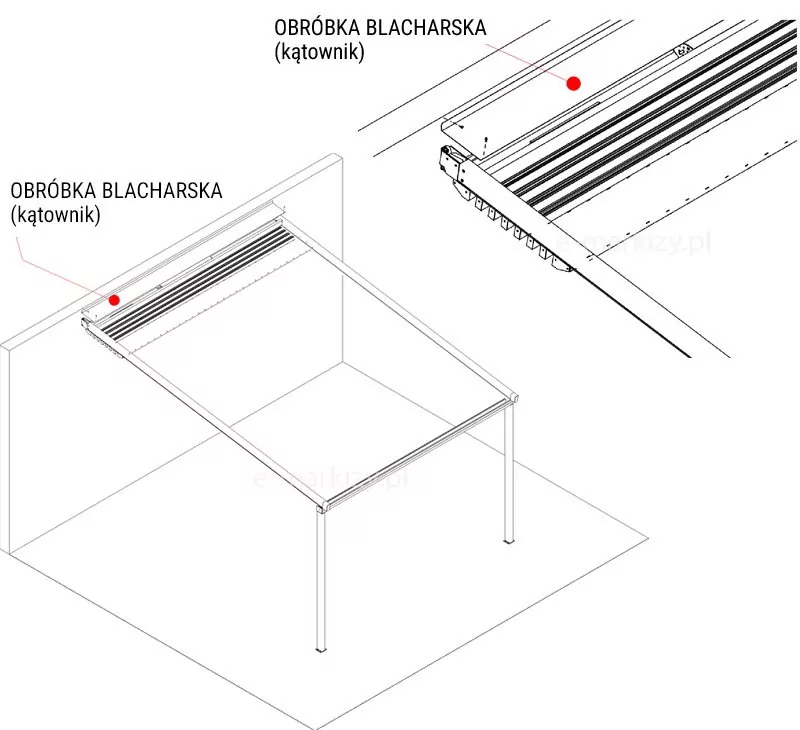

Blinkt.

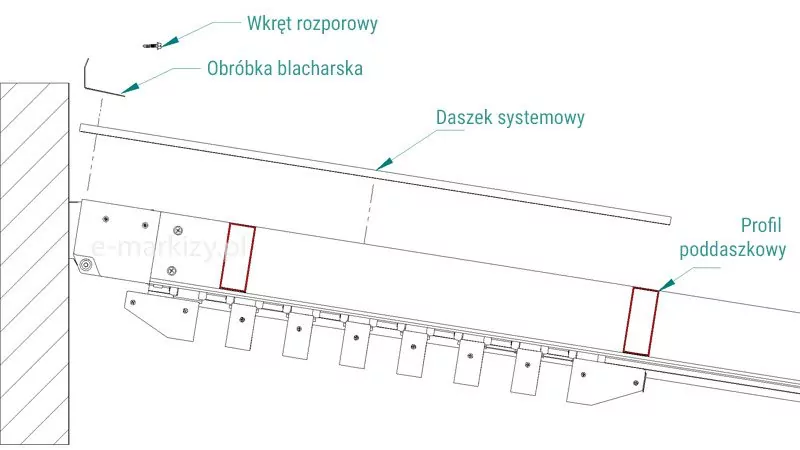

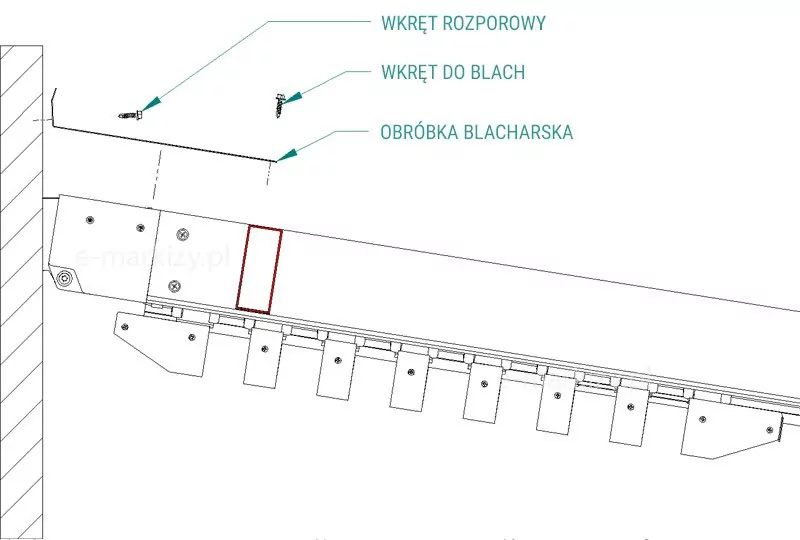

Systemdach: Trapezblech TRB-12/1064
Dachbodenprofil

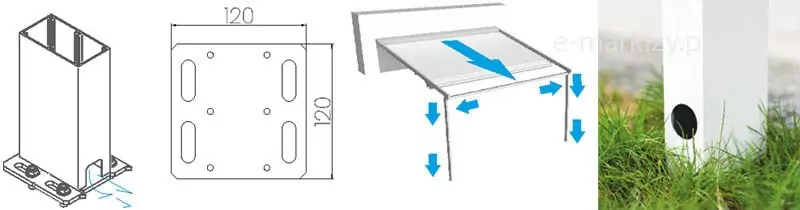

Der Stoff ist vollständig gedehnt, wenn er vollständig ausgezogen ist. Regenwasser fließt zur Vorderseite der Pergola (zur Dachrinne). Das Wasser wird dann durch die vordere Stütze abgeleitet. (rechts oder links muss bei der Bestellung festgelegt werden).

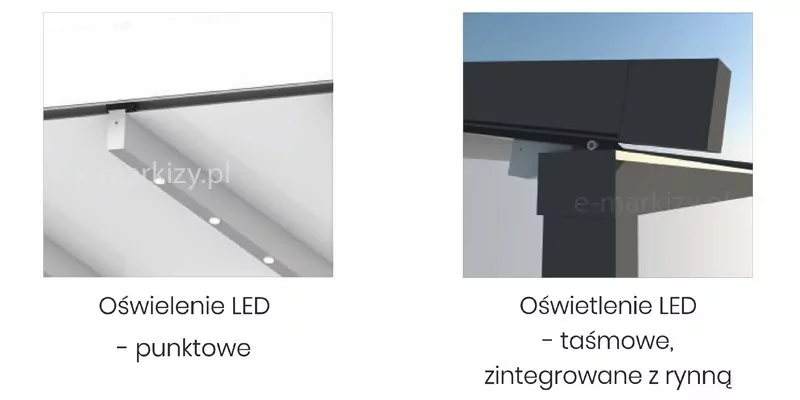

Die Pergola kann optional mit LED-Beleuchtung ausgestattet werden. Es gibt ihn in zwei Varianten.
Die erste Variante ist die Spotbeleuchtung. In den Dachprofilen befinden sich spezielle LED-Augen. Ihre Anzahl richtet sich nach der Größe der Pergola und wird individuell ausgewählt. Wir steuern die Beleuchtung mit einer Fernbedienung. Zusätzlich zu den Ein-/Aus-Funktionen können wir auch die Lichtintensität frei steuern.
Die zweite Variante (definitiv günstiger) ist die LED-Streifenbeleuchtung. Dabei handelt es sich um einen speziellen LED-Streifen, der in die vordere Dachrinne der Pergola integriert wird. Wie in Punkt 1 steuern wir die Beleuchtung mit einer Fernbedienung.
