Senkrechtmarkise XXL – Technische Daten

Sehen Sie, wie man Reflexol montiert

Siehe Messanweisungen

Preis Reflexol XXL

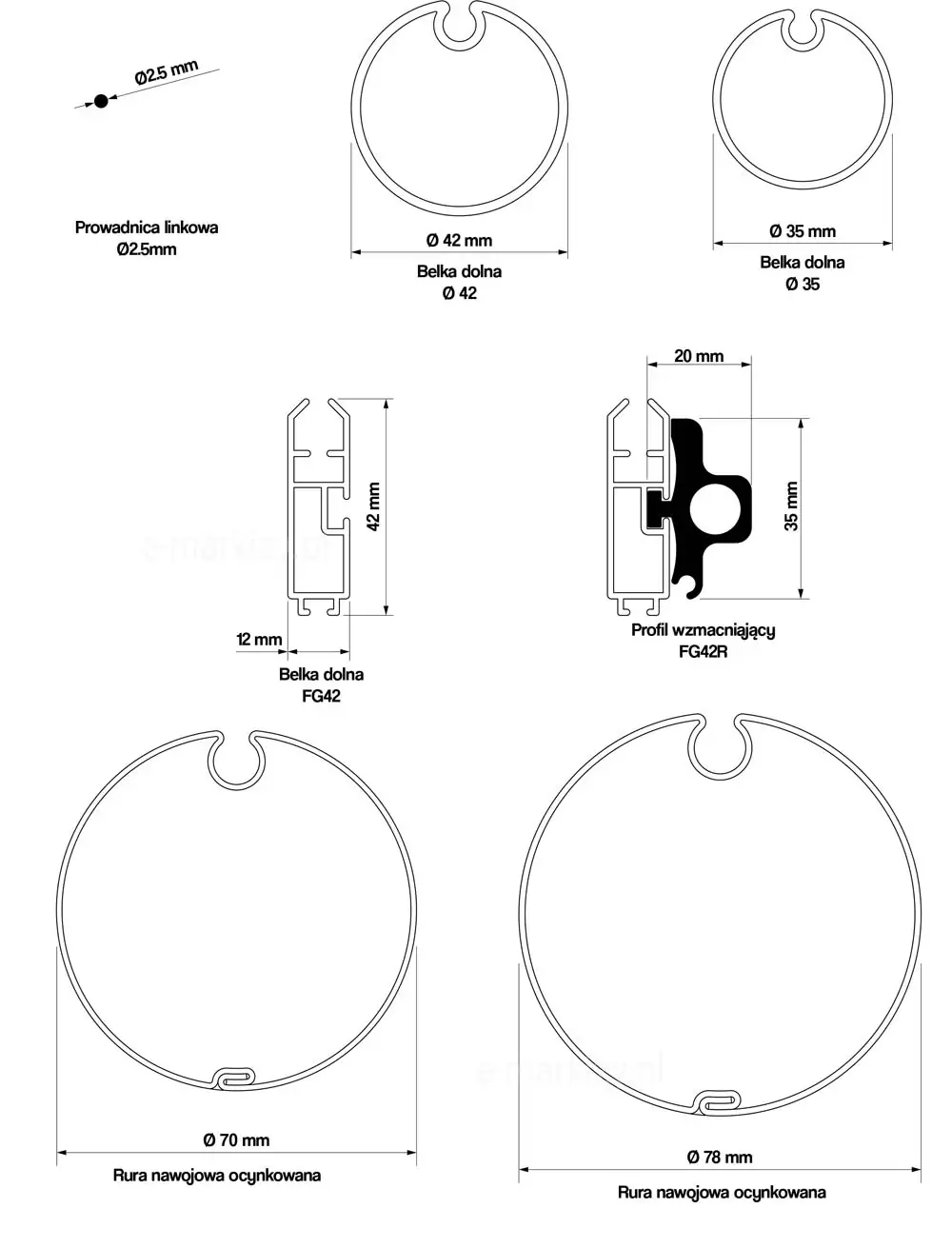

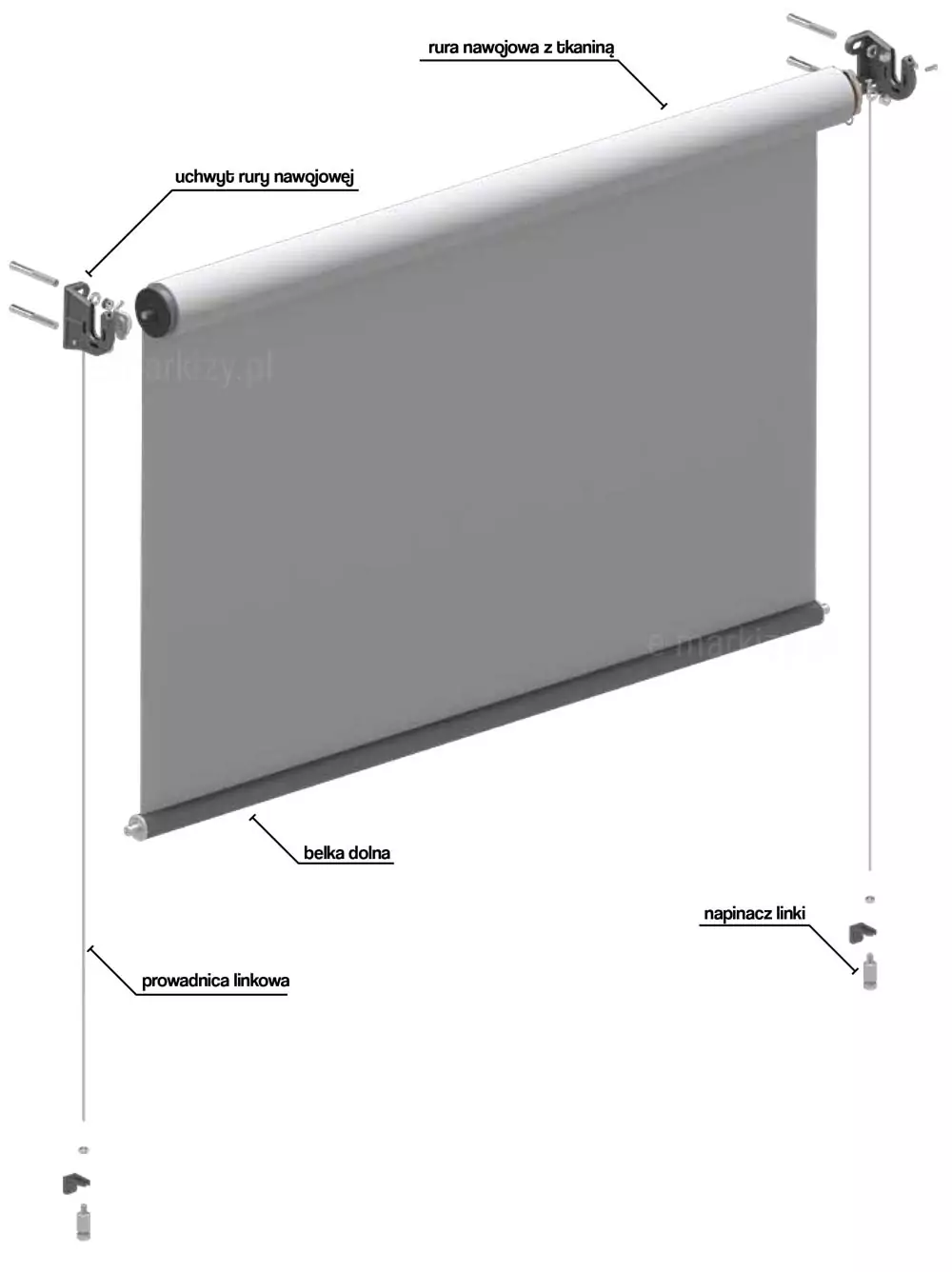

Refleksol XXL– Komponenten

– Wickelschlauch mit Stoff
– Rollenrohrhalter
– unterer Strahl
– Kabelspanner
– Kabelführung

Reflexol-Versionen mit Kabelführung verfügen je nach Montageart über unterschiedliche Komponenten (weitere Informationen im Produktdatenblatt). Die Struktur des Systems und die Kassette bestehen aus stranggepresstem Aluminium. Die Konstruktion des Produkts und des Antriebs ermöglicht es, den Vorhang in jeder Höhe im Auf-Ab-Arbeitsbereich sicher zu stoppen und dort im schwebenden Zustand zu verbleiben. Elektrischer oder manueller Kurbelantrieb. Die Motoren haben die Schutzart IP 44.

Kabelführung
unterer Balken
Verstärkungsprofil
Verzinktes Wickelrohr

Reflektorbaugruppe

Bei der Deckenmontage besteht die Möglichkeit, eine Schnur zu verwenden. Nutzen Sie die freihängende Variante nur innerhalb des Gebäudes.

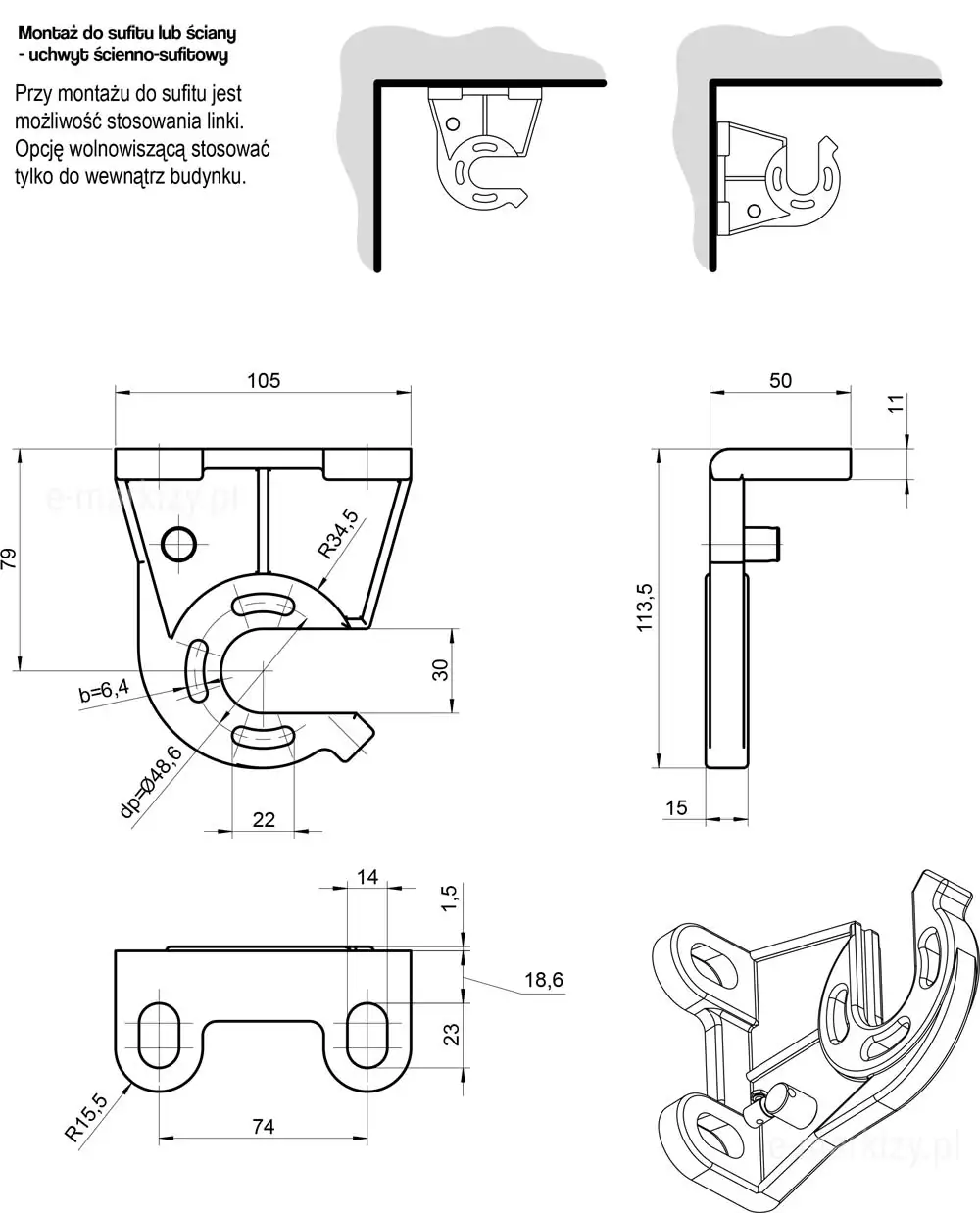

Wand- und Deckenmontage

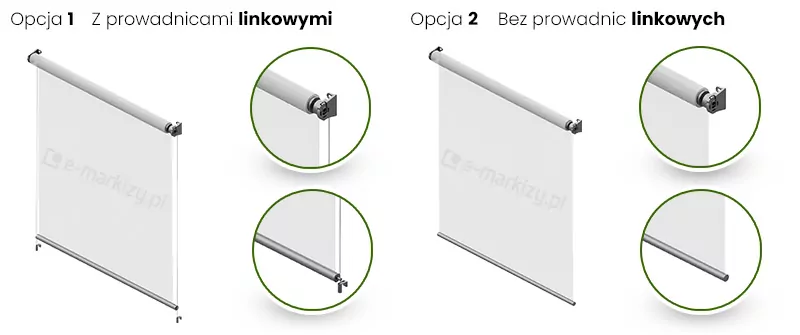

Refleksol mit Kabelführung oder freihängend

Refleksol XXL kann mit Stahlseilen ausgestattet werden, die zusätzlich die Steifigkeit des Stoffes aufrechterhalten, oder als freihängende Abdeckung installiert werden, wobei der Stoff in diesem Fall durch die Schwerkraft durch den unteren Balken gespannt wird.

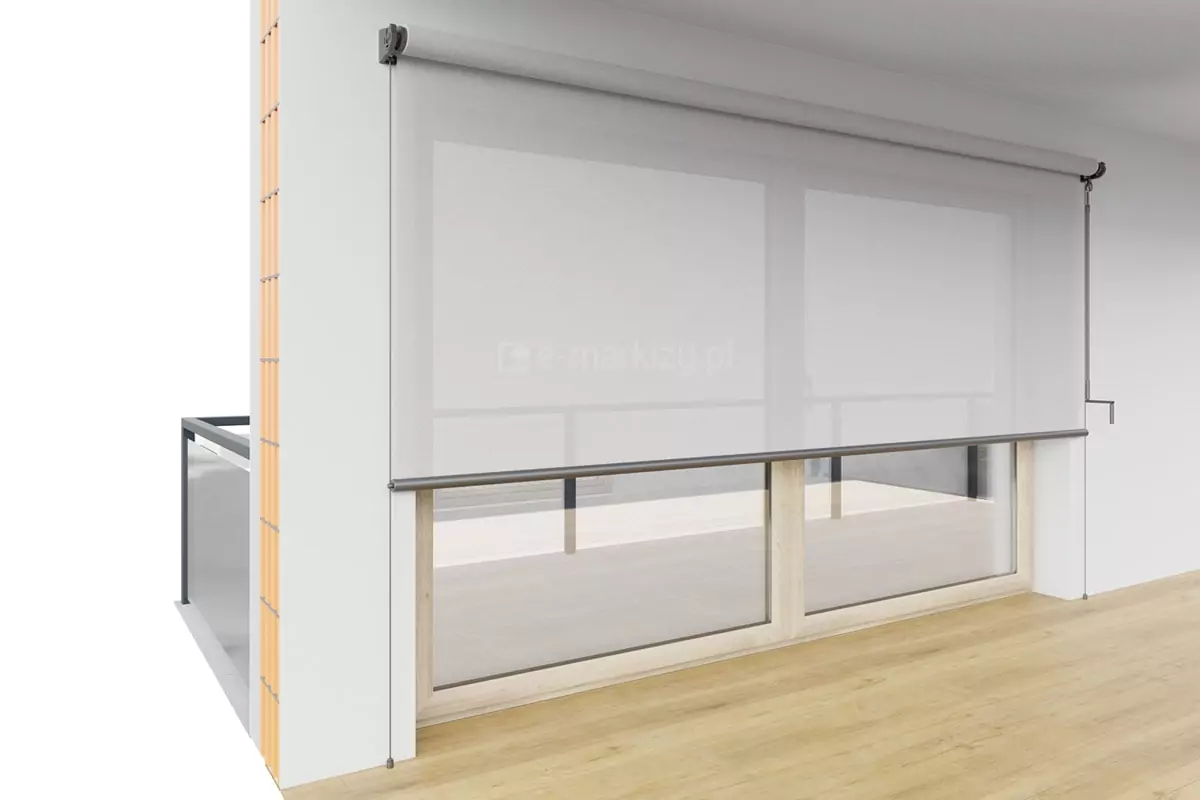

Rollo für das Balkonfenster-Reflexol-XXL-Selt-an-der-Wand montiert

Montage der Jalousie an der Wand

Die Wand- und Deckenhalterung wird an der Wand, Nische oder am Fensterrahmen befestigt, die Spanner der Kabelführungen an der Wand oder am Boden.

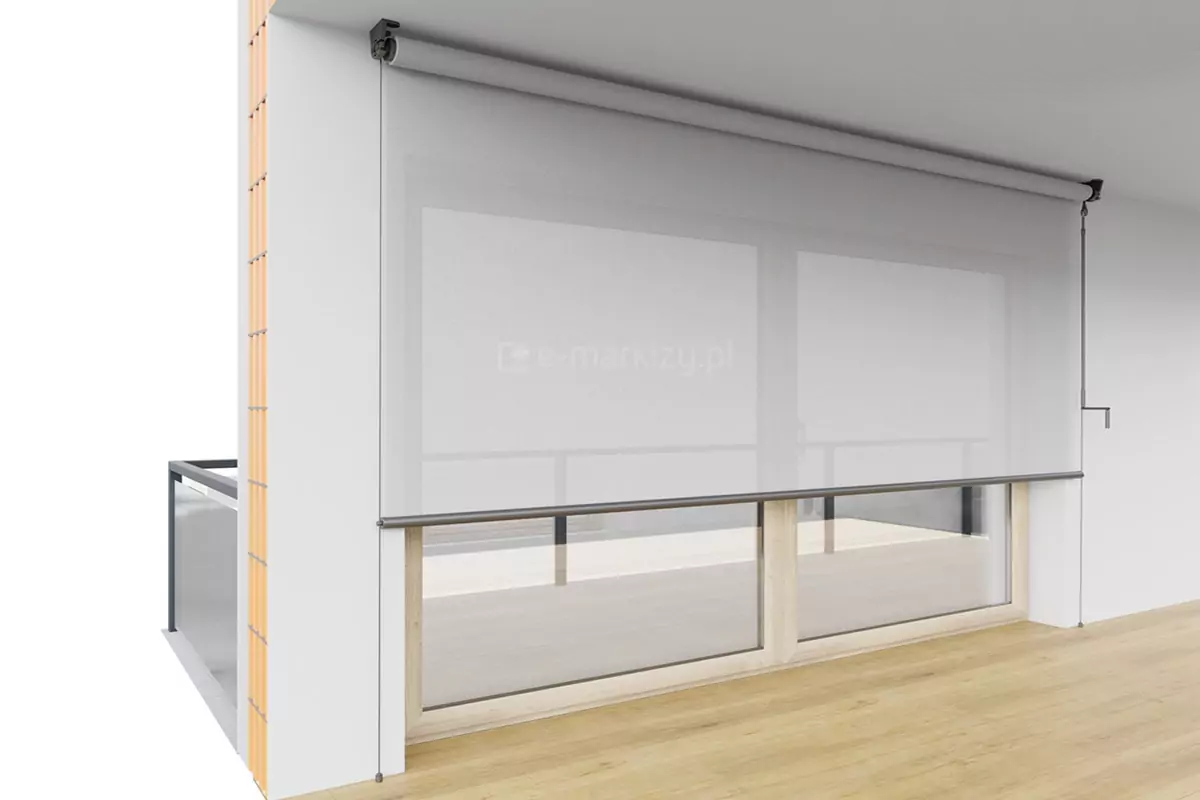

Rollo-für-einen-balkon-reflexol-xxl-selt-an-der-decke-montiert

Montage der Jalousie an der Decke

Die Wand- und Deckenhalterung wird an der Decke oder Nische befestigt, die Spanner der Kabelführungen an der Wand oder am Boden.

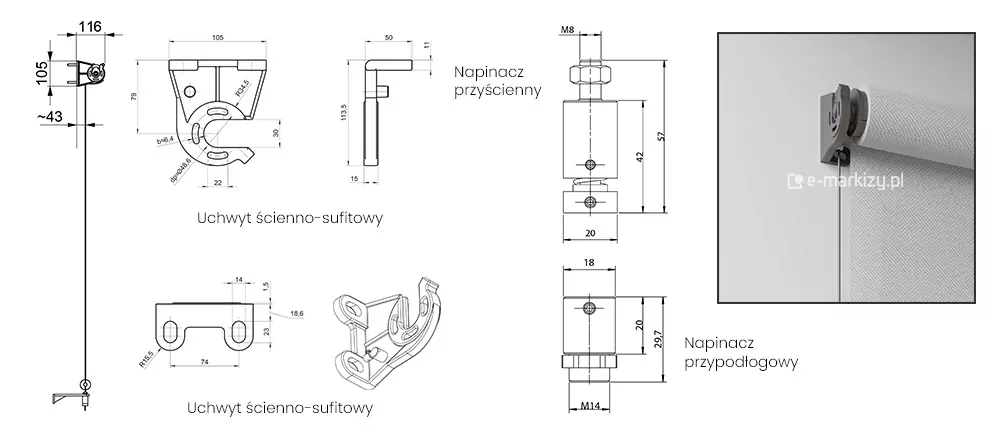

Montage XXL-Refleksol mit Kabelführung

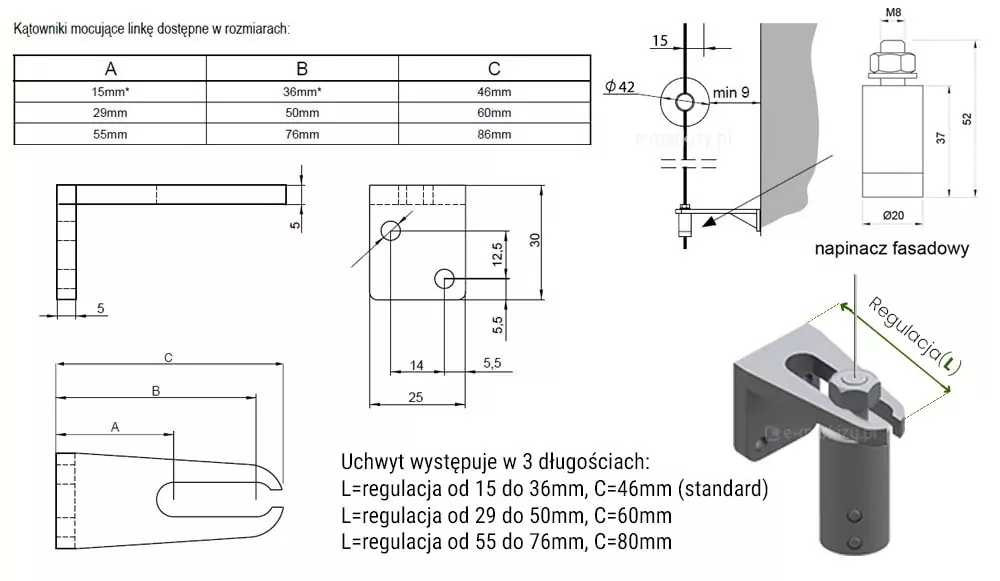

Kabelbefestigungshalterungen

Die Befestigung der Kabelführung erfolgt über einen Kabelwinkel

Die Seilgriffe sind in verschiedenen Längen erhältlich und in den folgenden Bereichen verstellbar:
* L=Einstellung von 15–36 mm (Standardlänge)
* L = Einstellung von 29–50 mm (Option – weniger häufig verwendete Länge)
* L=Einstellung von 55–76 mm (Option – weniger häufig verwendete Länge)

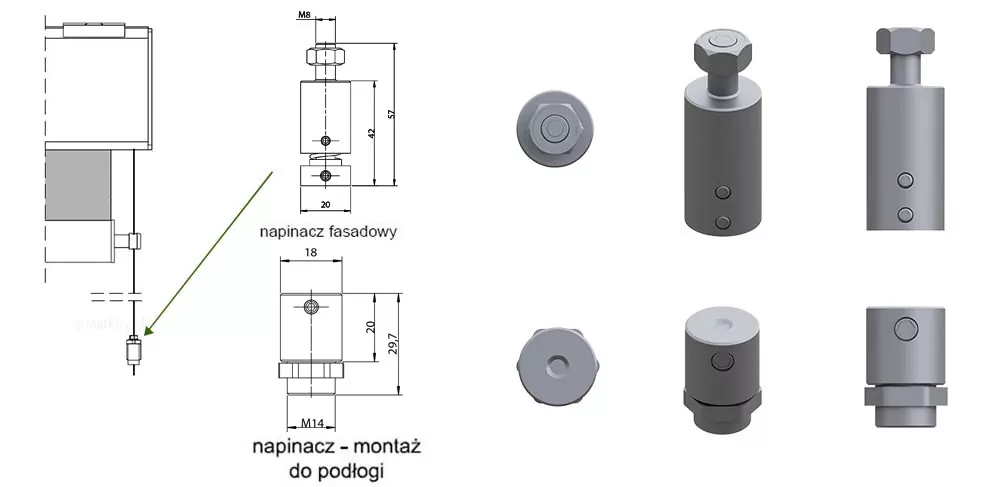

Bodenkabelspanner

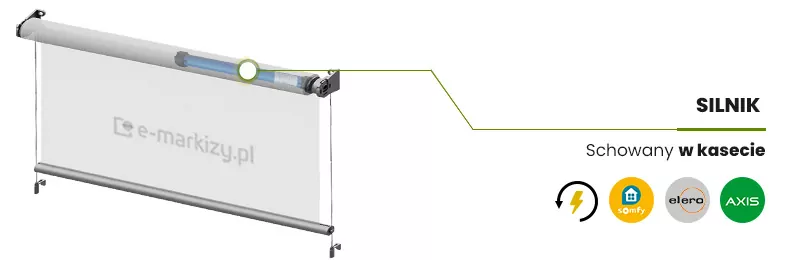

Refleksol-xxl-selt-lenkung-elektromotoren

Steuerung von Jalousien

Reflektoren werden manuell oder elektrisch gesteuert. Der Kurbelantrieb wird von außerhalb oder innerhalb des Raumes gesteuert. Bei einem Elektroantrieb wird das Kabel auf einer Länge von ca. 2m herausgeführt und etwa in der Mitte der Anlage platziert. Es kann frei an der rechten oder linken Seite des Rollladens angeschlossen werden.

Informationen zur manuellen Steuerung anzeigen Informationen zur elektrischen Steuerung anzeigen

Reflexol XXL Selt

Anwendung:
Sonnenschutz und Beschattung vertikaler Fensteröffnungen, Verglasung, Trennung großer Räume. Sowohl für den Außenbereich als auch für den Innenbereich gedacht
Produkteigenschaften:
– Die Struktur des Systems besteht aus stranggepresstem Aluminium, was die Haltbarkeit und Stärke des Reflexes gewährleistet.
– Elektrischer oder manueller Antrieb (Kurbel)
– Kassettenloses Produkt mit Kabelführungen (außen) oder freihängend (innen)
– Wand- und Deckenmontagehalterungen aus Aluminium ermöglichen eine schnelle und einfache Installation des Systems
– Einfaches Design.
– Kabelführungen – rostfrei
– Verhindert die Aufheizung von Räumen, wodurch der Bedarf an Geräten deutlich reduziert wird
Klimaanlagen, reduziert den Zutritt von Sonnenlicht und erhöht den Anteil diffusen Lichts im Raum
– Die Struktur der verwendeten HIGH-T-TEX-Stoffe reduziert effektiv die Bildung von Kontrasten beim Fallen
Sonnenlicht in den Raum
– Reduziert das Eindringen von Lärm in das Gebäudeinnere
– Drei Arten von Unterbalken FG42, fi 35 (nach innen) oder fi42 (nach außen).

TECHNISCHE PARAMETER VON REFLEKSOL RXXL
Maximale Breite: 3 m (außen), 4,5 m (innen)
Maximale Höhe: 3 m (außen), 5 m (innen)
Maximale Stofffläche: 9 m2 (außen), 22,5 m2 (innen)
Wickelrohrdurchmesser: 70/78 mm
Unterer Balken: Rechteckig 12×42 mm oder rund 35 mm oder 42 mm Durchmesser (nach außen)
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 120 W bis 145 W (je nach Motortyp)
– Stromverbrauch von 0,5 A bis 0,64 A (je nach Motortyp)
– Schutzart IP 44
– Dauerbetriebszeit 4 Min
– Drehmoment 10 Nm
– Drehzahl von 14 U/min bis 26 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
Handantrieb: Kurbel:
Zusammenklappbar 180 cm lang mit Kardangelenk und Wanddurchführung, Aluminium eloxiert
Konstruktionsfarbe RAL, FSM
Stoffmodell Gemäß der aktuellen Preisliste
Außen-/Innenanwendung
ERKLÄRTE LEISTUNG (EXTERN) – Kabelführungen
Leistungserklärung 60 / R / 2017
Windlastwiderstandsklasse 1 (48Pa)
Gesamtsonnendurchlässigkeit gtot 0,01 – 0,90*
