Sehen Sie, wie man Senkrechtmarkise montiert

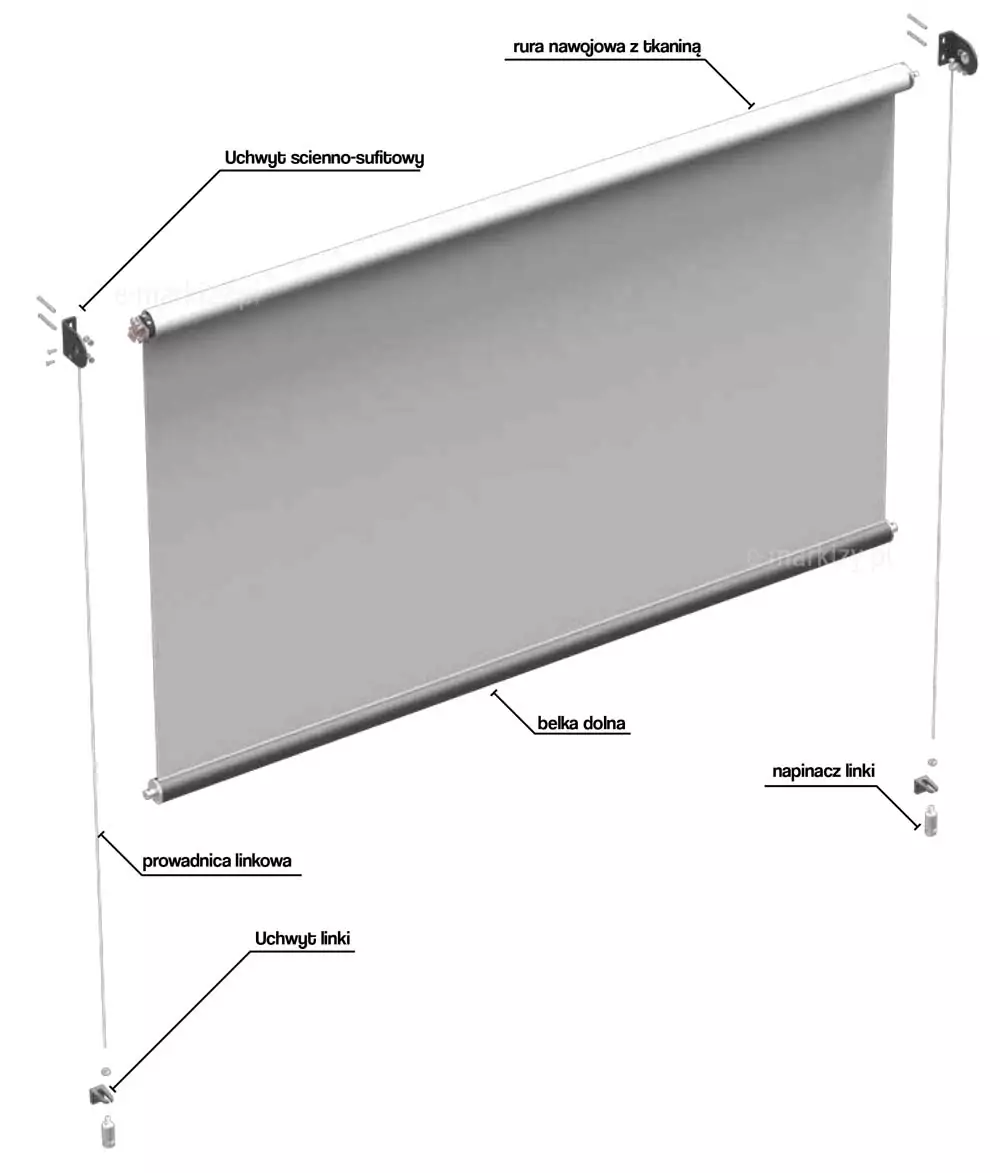

Senkrechtmarkise XS – Komponenten
– Wand- und Deckenhalterung
– Wickelschlauch mit Stoff
– unterer Strahl
– Kabelspanner
– Kabelführung
– Seilhalter
Eine Frage haben? Benötigen Sie Hilfe?Rufen Sie uns an +48 518 075 074
Senkrechtmarkise XS – Technische Daten

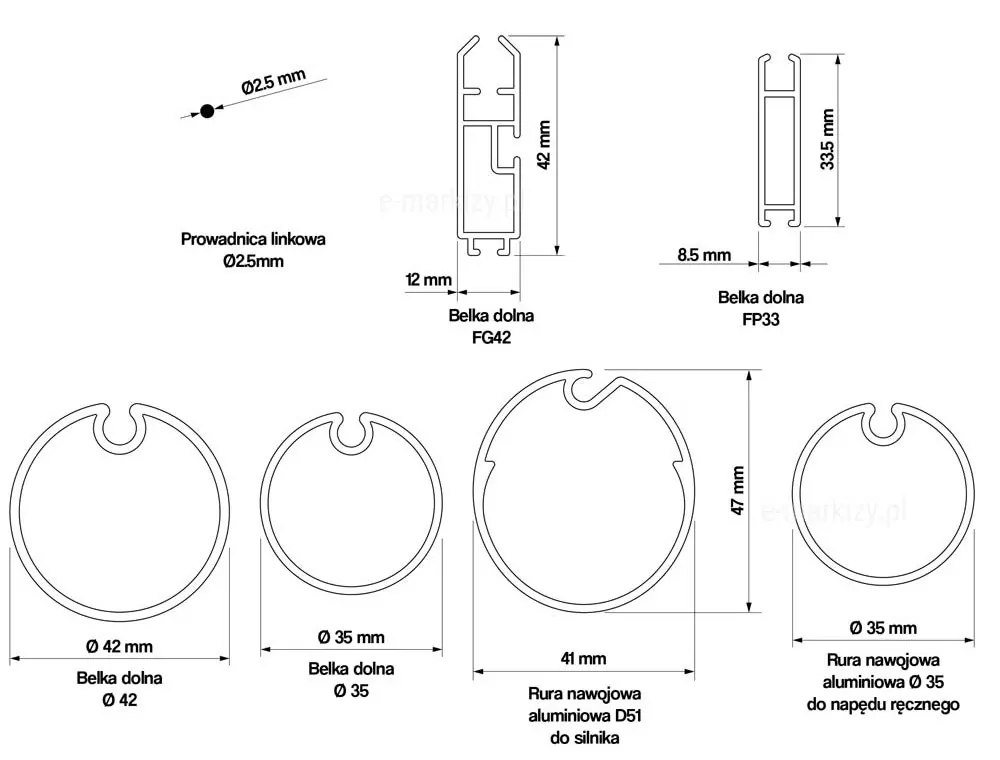

Abschnitte von Unterbalken und Wickelrohren

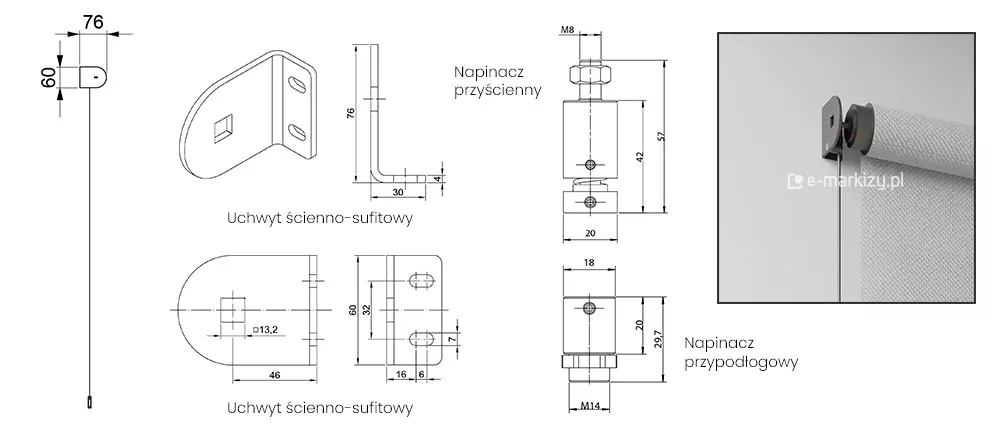

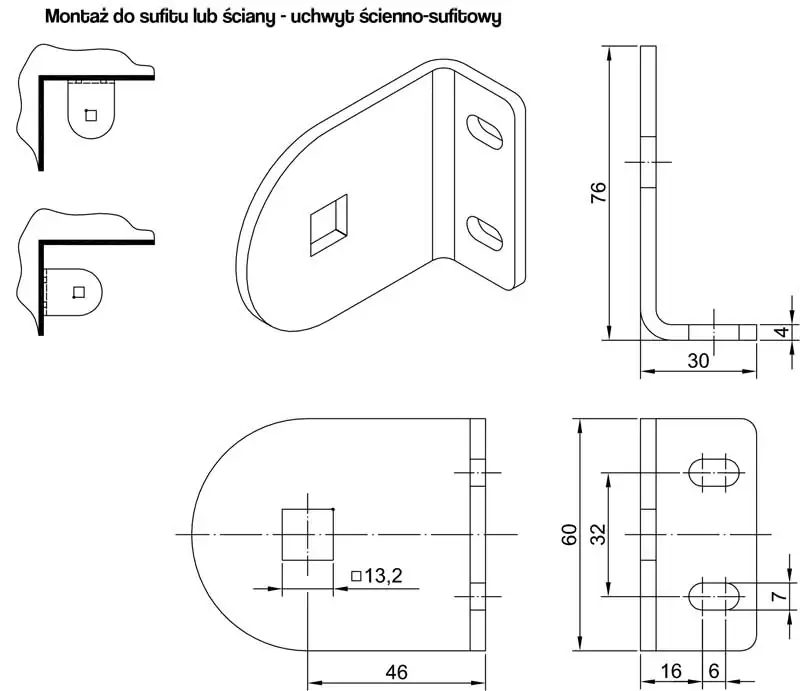

Refleksol Wand- und Deckenhalterung

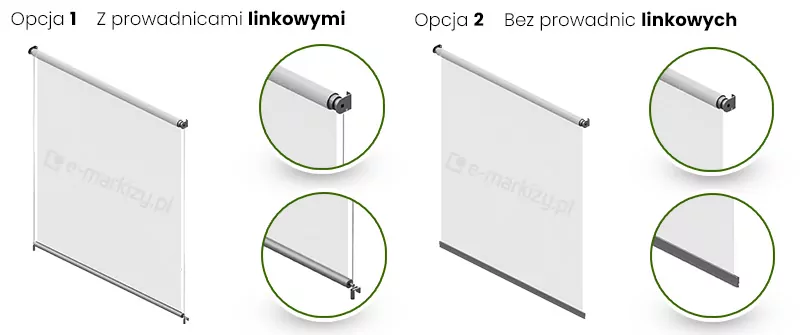

Refleksol mit Kabelführung oder freihängend
Refleksol XS kann mit Stahlseilen ausgestattet werden, die zusätzlich die Steifigkeit des Stoffes aufrechterhalten, oder es kann als freihängende Abdeckung installiert werden, wobei der Stoff in diesem Fall durch die Schwerkraft durch den unteren Balken gespannt wird.

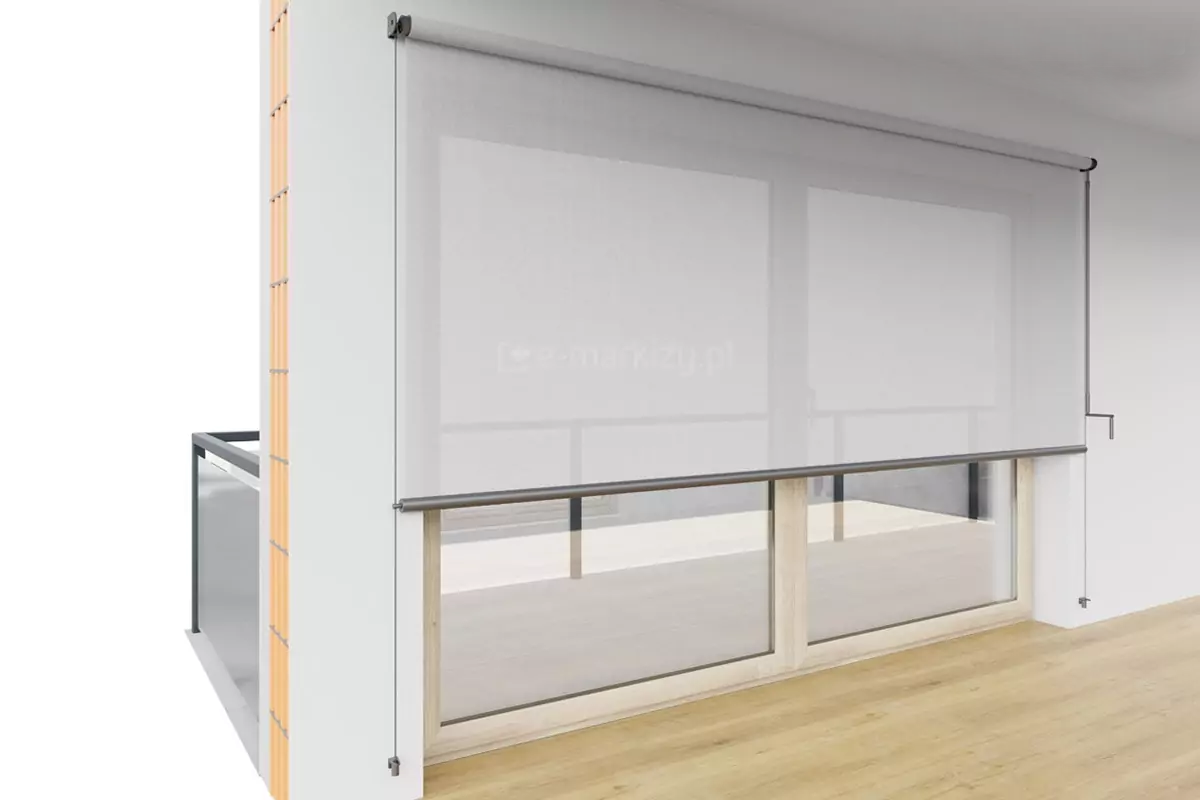

Montage der Jalousie an der Wand
Die Wand- und Deckenhalterung wird an der Wand, Nische oder am Fensterrahmen befestigt, die Spanner der Kabelführungen an der Wand oder am Boden.
Montage der Jalousie an der Decke
Die Wand- und Deckenhalterung wird an der Decke oder Nische befestigt, die Spanner der Kabelführungen an der Wand oder am Boden.
Installation von XS refleksol mit Kabelführungen
– Wand- und Deckenhalterung
– Wandkabelspanner
– Bodenkabelspanner

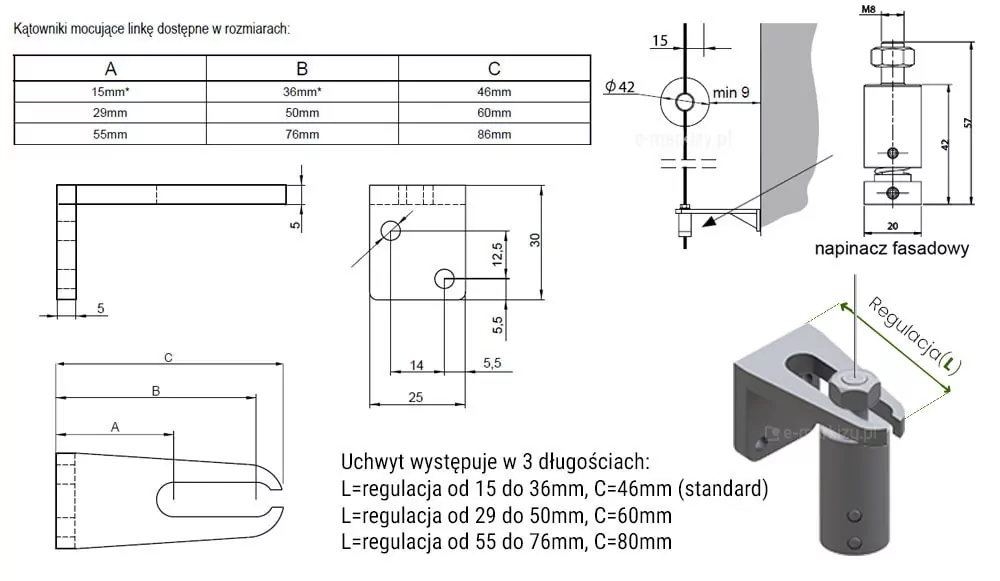

Kabelbefestigungshalterungen
Die Befestigung der Kabelführung erfolgt über einen Kabelwinkel
Die Seilgriffe sind in verschiedenen Längen erhältlich und in den folgenden Bereichen verstellbar:
* L=Einstellung von 15–36 mm (Standardlänge)
* L = Einstellung von 29–50 mm (Option – weniger häufig verwendete Länge)
* L=Einstellung von 55–76 mm (Option – weniger häufig verwendete Länge)

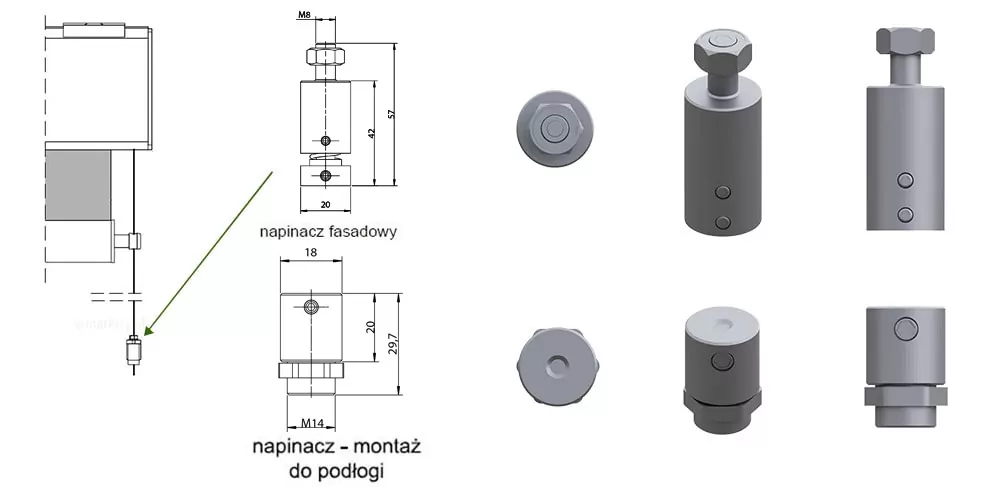

Bodenkabelspanner

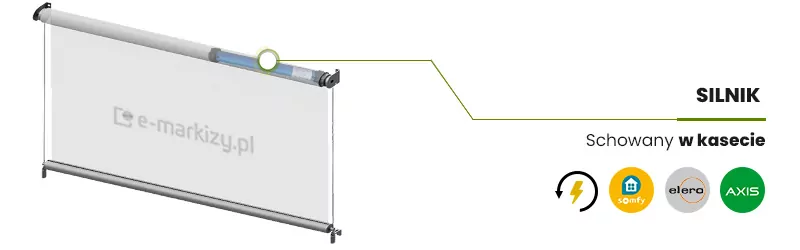

Steuerung von Jalousien
Reflektoren werden manuell oder elektrisch gesteuert. Der Kurbelantrieb wird von außerhalb oder innerhalb des Raumes gesteuert. Bei einem Elektroantrieb wird das Kabel auf einer Länge von ca. 2m herausgeführt und etwa in der Mitte der Anlage platziert. Es kann frei an der rechten oder linken Seite des Rollladens angeschlossen werden.
Informationen zur manuellen Steuerung anzeigen Informationen zur elektrischen Steuerung anzeigen

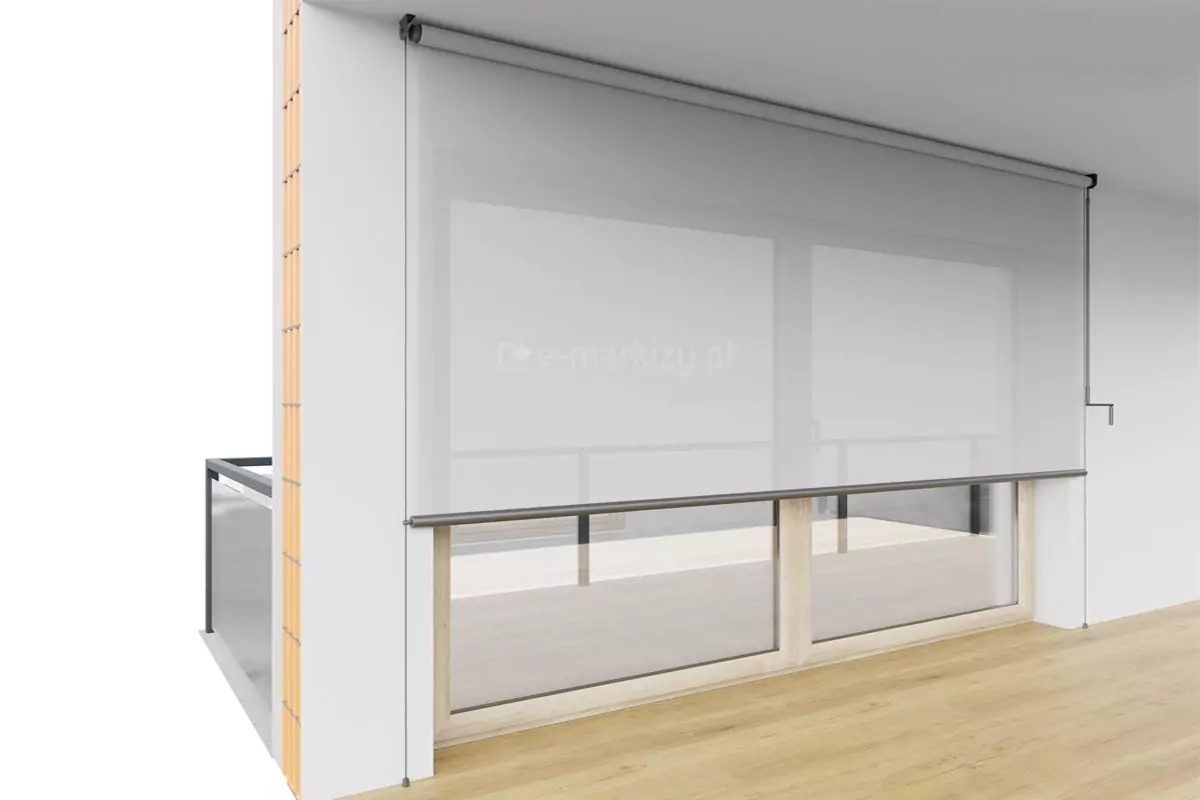

Refleksol XS Selt
Anwendung:
Sonnenschutz und Beschattung vertikaler Fensteröffnungen, Verglasung, Trennung kleiner Räume.
Konzipiert für den Innenbereich
Produkteigenschaften:
– Kassettenloses Produkt mit Kabelführungen oder freihängend
– Elektrischer oder manueller Antrieb (Kurbel)
– Kleine Wand- und Deckenhalterungen aus Aluminium ermöglichen eine schnelle und einfache Installation des Systems
– Einfaches Design.
– Kabelführungen – rostfrei
– Möglichkeit der Verwendung verschiedener Varianten der Unterbalken
– Verhindert die Aufheizung von Räumen, wodurch der Bedarf an Geräten deutlich reduziert wird
Klimaanlagen, reduziert den Zutritt von Sonnenlicht und erhöht den Anteil diffusen Lichts im Raum
– Die Struktur der verwendeten HIGH-T-TEX-Stoffe reduziert effektiv die Bildung von Kontrasten beim Fallen
Sonnenlicht in den Raum
– Reduziert das Eindringen von Lärm in das Gebäudeinnere
– Vier Arten von Unterbalken FG42, FP33, fi 35 oder fi42.
TECHNISCHE PARAMETER VON REFLEKSOL RXS
Maximale Breite: 2,6 m
Maximale Höhe: 2,6 m
Maximale Stoffoberfläche: 6,8 m2
Wickelrohrdurchmesser: 51 mm
Unterer Balken: Rechteckig 12×42 mm; rechteckig 8,5×33,5 mm; runder Durchmesser 35 mm oder 42 mm
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 80 W bis 130 W (je nach Motortyp)
– Stromaufnahme von 0,4 A bis 0,55 A
– Schutzart IP 44
– Dauerbetriebszeit 4 Min
– Drehmoment von 3 bis 6 Nm (je nach Motortyp)
– Drehzahl von 28 U/min bis 30 U/min (je nach Motortyp)
– Betriebstemperatur von -10°C bis + 40°C
Handantrieb: Kurbel:
180 cm Klappkurbel mit Kardangelenk, Aluminium eloxiert oder mit Kardangelenk und Wanddurchführung
Konstruktionsfarbe RAL, FSM
Stoffmodell Gemäß der aktuellen Preisliste
Interne Anwendung
