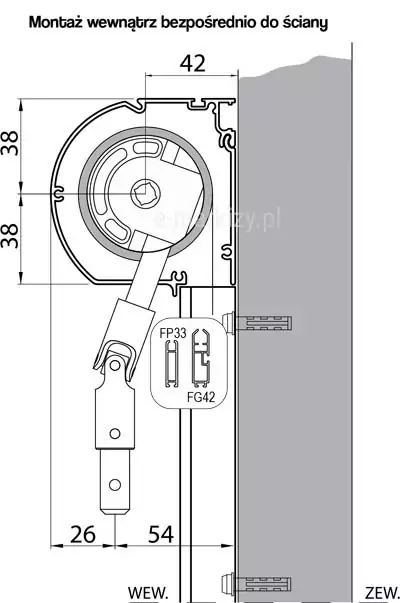

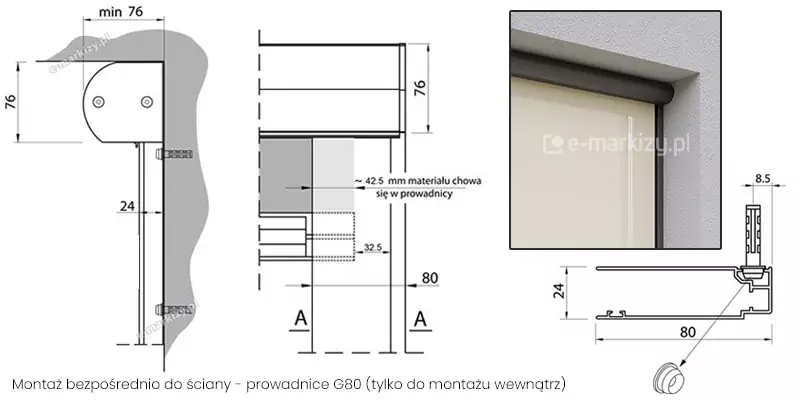

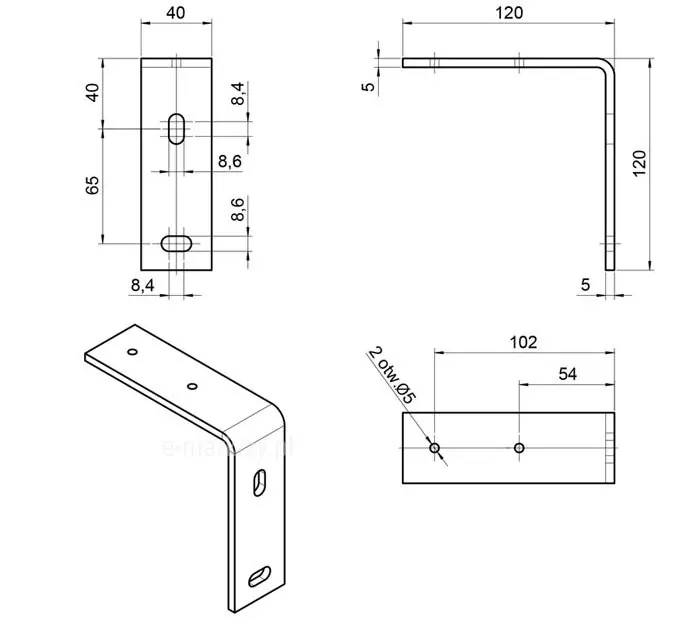

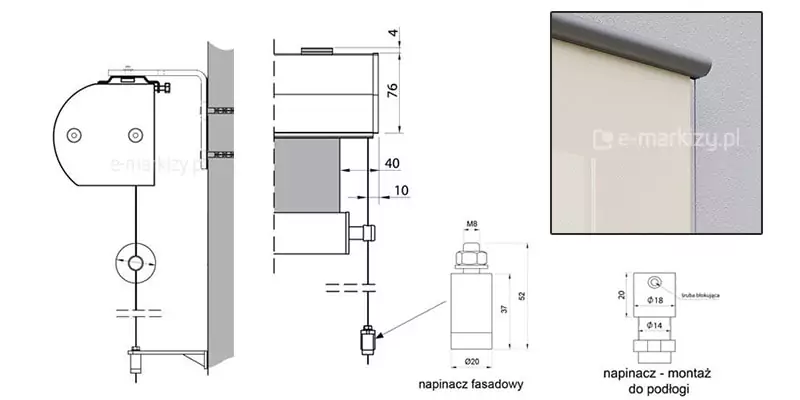

Innenmontage direkt an der Wand

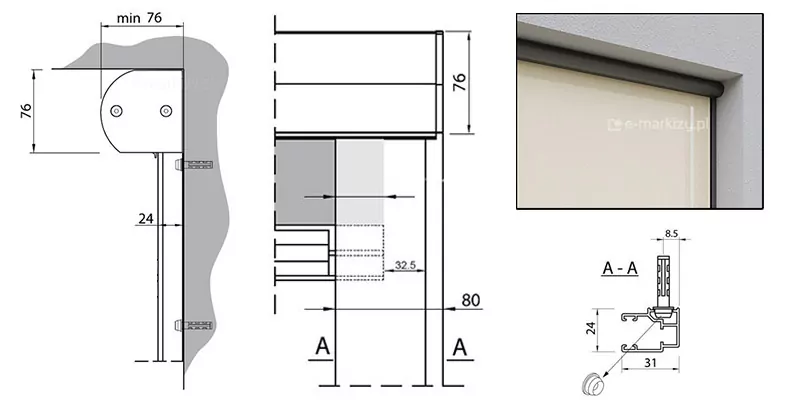

Die Zeichnung zeigt Refleksol 76 bei Innenmontage an der Wand. Manuelle Kurbelsteuerung.

Innendeckenmontage

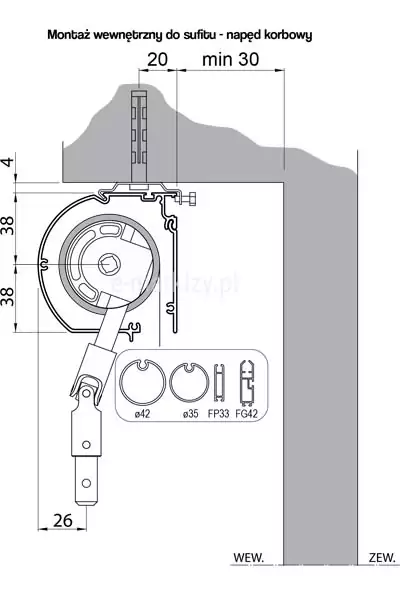

Die Zeichnung zeigt Refleksol 76 bei Innenmontage an der Decke. Manuelle Kurbelsteuerung.

Montaż zewnętrzny do ściany – napęd ręczny z przelotką

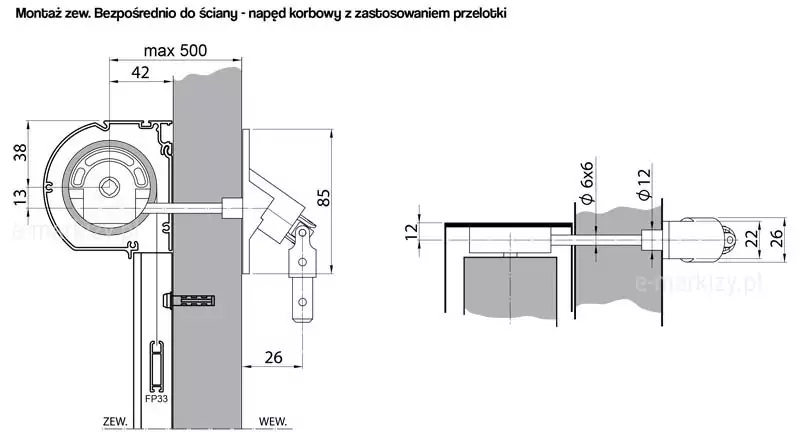

Rysunek pokazuje Refleksol 76 przy montażu zewnętrznym do ściany. Sterowanie korbowe ręczne z przepustem ściennym (przelotką) pozwala na sterowanie osłoną zewnętrzną z wewnątrz pomieszczenia.

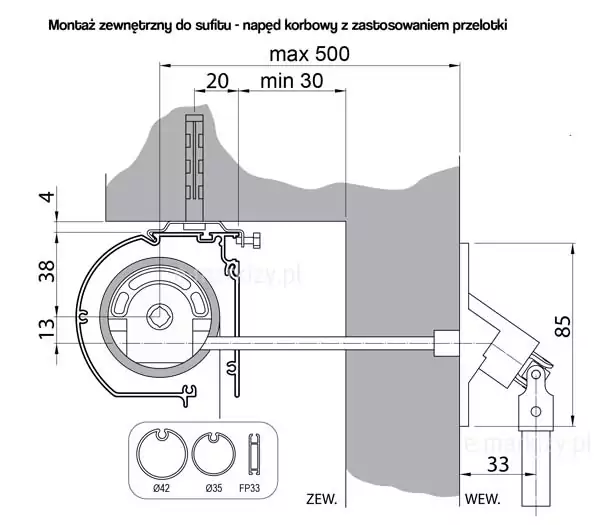

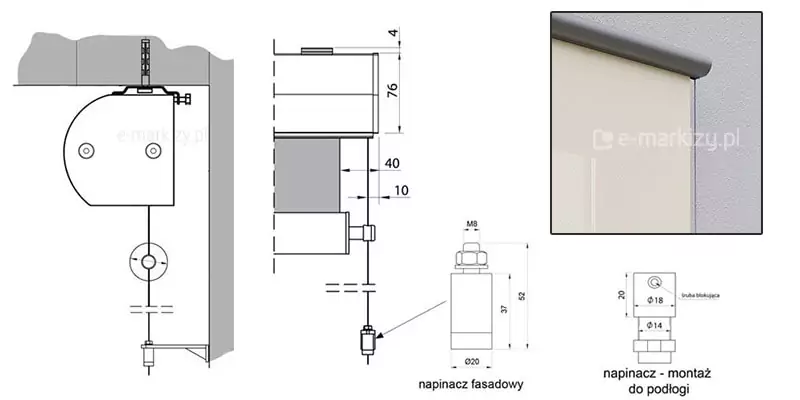

Außenmontage an der Decke – manueller Antrieb mit Tülle

Die Zeichnung zeigt Refleksol 76 bei externer Montage an der Decke. Die manuelle Kurbelsteuerung mit einer Wanddurchführung (Grommet) ermöglicht die Steuerung der Außenabdeckung vom Rauminneren aus.

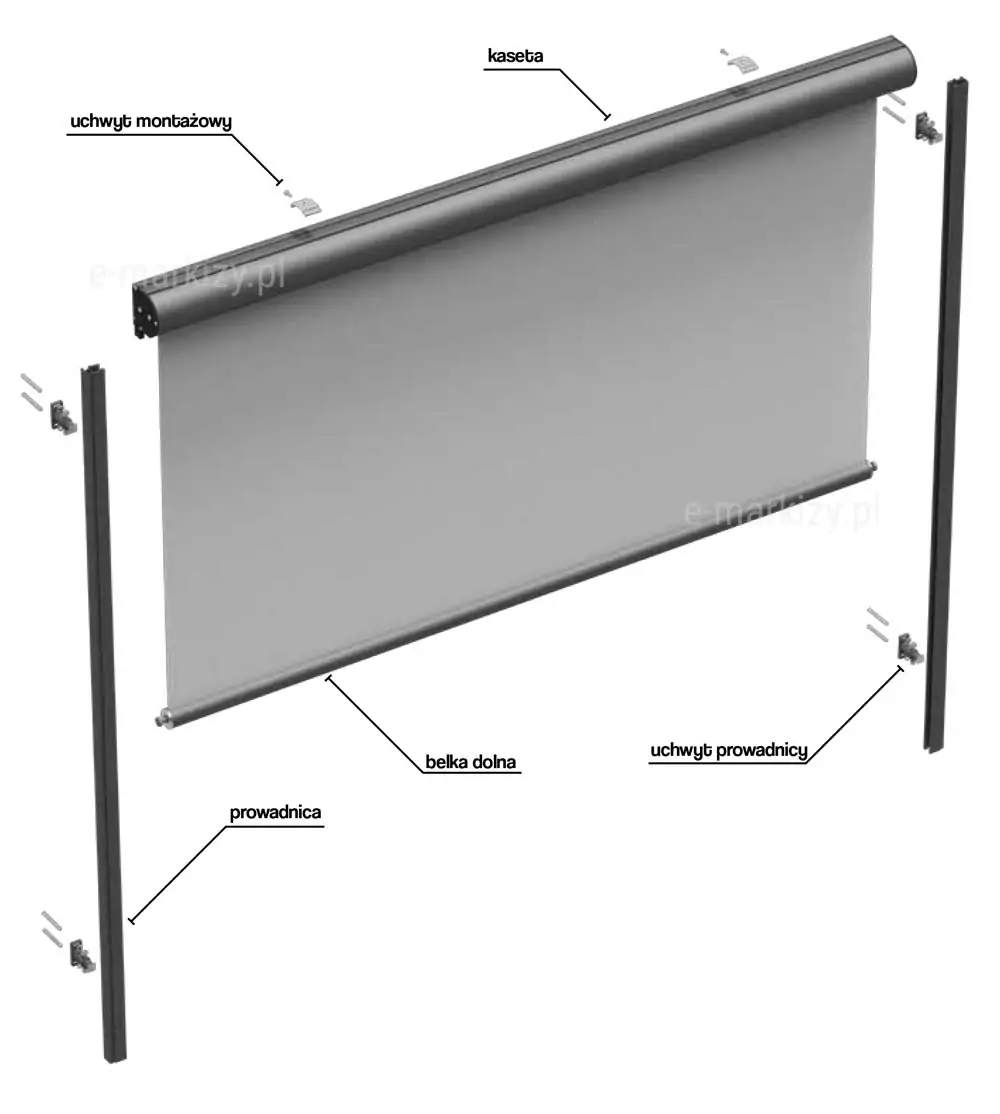

Reflexol 76 Selt

Anwendung:
Sonnenschutz und Beschattung vertikaler Fensteröffnungen, Verglasung, Raumtrennung von außen und von innen.
Produkte:
– Die Struktur des Systems besteht aus extrudiertem Aluminium, was die Haltbarkeit und Stärke des Reflexes gewährleistet.
– Sie begrenzen den Zugang des Sonnenlichts zum Raum
– Sie erhöhen den Anteil des diffusen Lichts im Raum
– Kassette aus extrudiertem Aluminium zum Schutz des Stoffes
– Führungen aus extrudiertem Aluminium oder Kabelführungen aus Edelstahl.
– Sie schützen den Raum vor Überhitzung, was zur Verbesserung des thermischen Komforts in den Räumen beiträgt
– Sie ermöglichen es Ihnen, die mit der Klimatisierung von Räumen verbundenen Kosten zu senken
– Sie begrenzen den Lärmschutz im Inneren des Gebäudes
– Sie geben im Betrieb keine giftigen Stoffe ab
– Lärmemissionen von motorisierten Außenvorhängen gelten nicht als erhebliches Gesundheits- und Sicherheitsrisiko.
– Lärmemissionen von motorisierten Innenvorhängen gelten nicht als besondere Gefahr und sind eine Frage des Komforts. Der Schalldruckpegel beträgt höchstens 70 dB(A)
– Die Motoren haben die Schutzart IP 44
– Durch die Konstruktion des Produkts und des Antriebs kann der Behang in einer Höhe im Auf-Ab-Arbeitsbereich sicher gestoppt werden und dort im schwebenden Zustand verbleiben
– Die Struktur der verwendeten HIGH-T-TEX-Stoffe reduziert wirksam die Kontrastbildung, die beim Eindringen von Sonnenlicht in den Raum entsteht

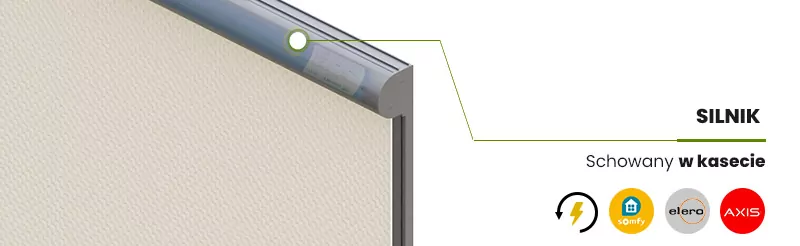

– Elektrischer oder manueller Kurbelantrieb
– Pulverbeschichtete Struktur
– Farben: RAL, FSM

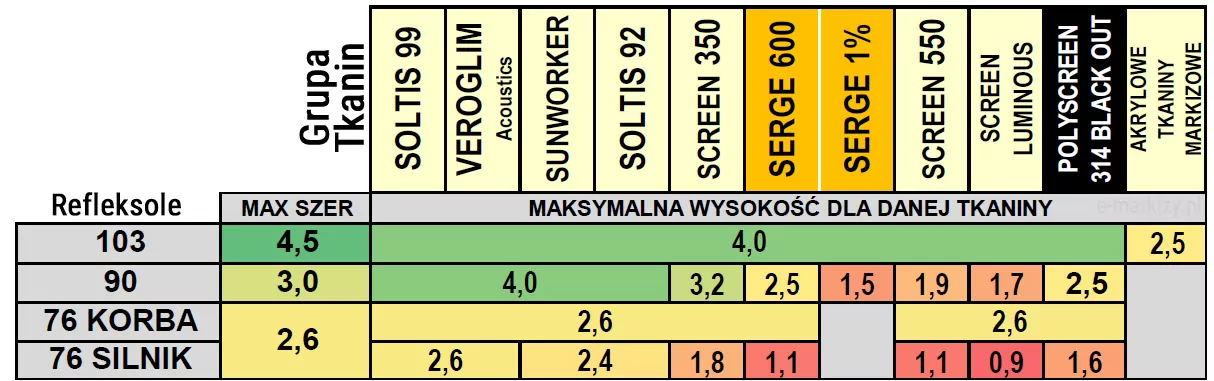

TECHNISCHE PARAMETER VON REFLEKSOL R76
Maximale Breite: 2,6 m
Maximale Höhe: 2,6 m
Maximale Stoffoberfläche: 6,8 m2

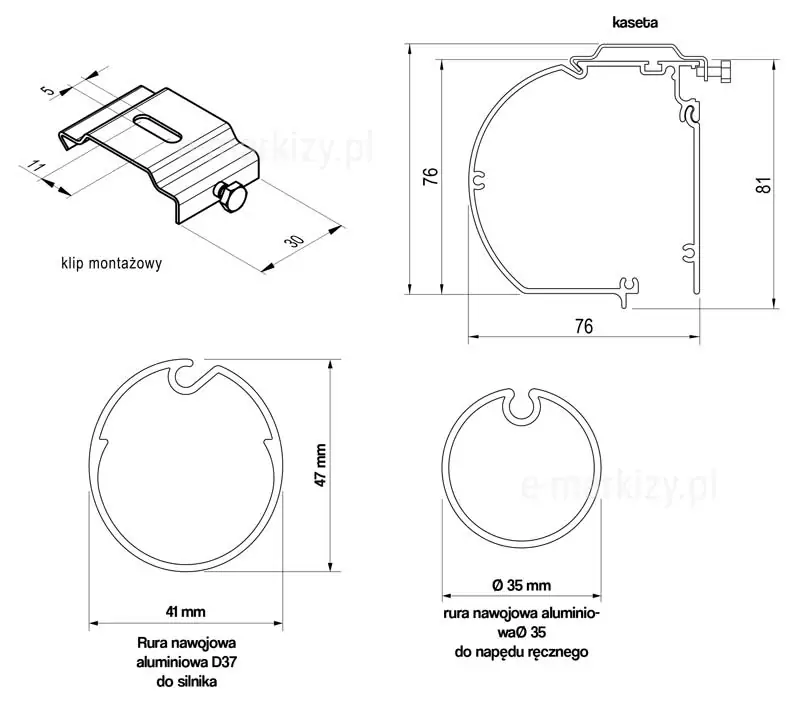

Wickelrohrdurchmesser: 51 mm oder 35 mm (Handantrieb)

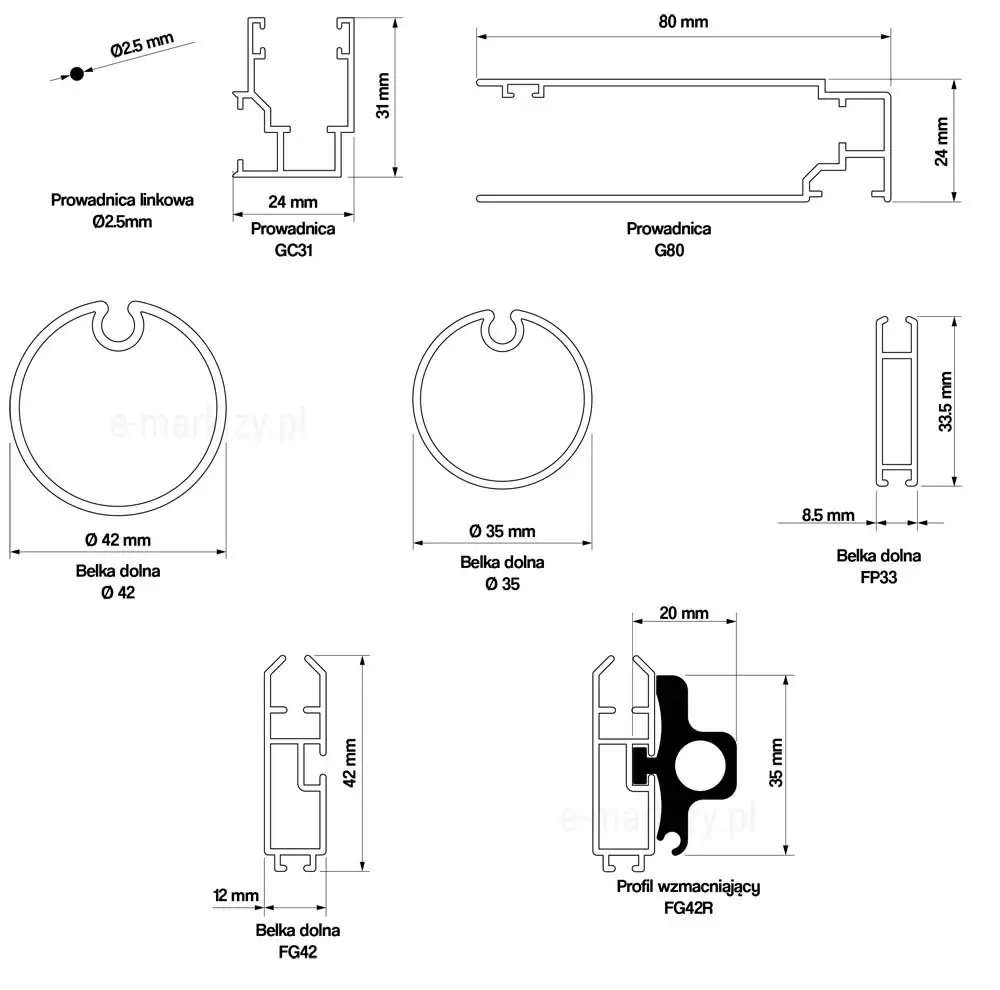

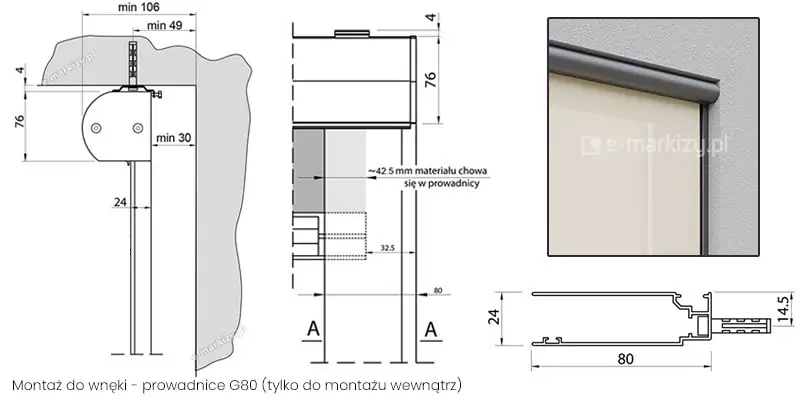

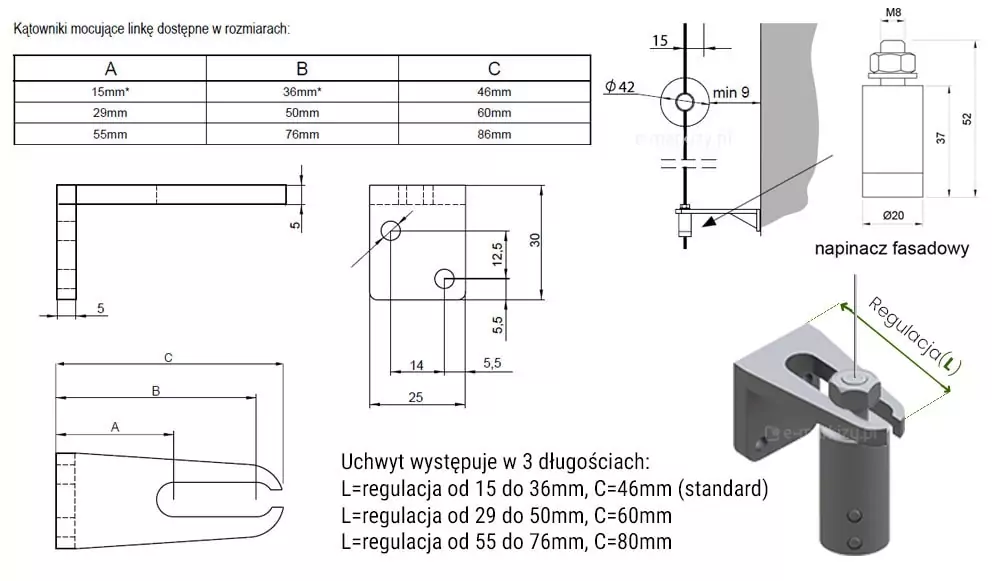

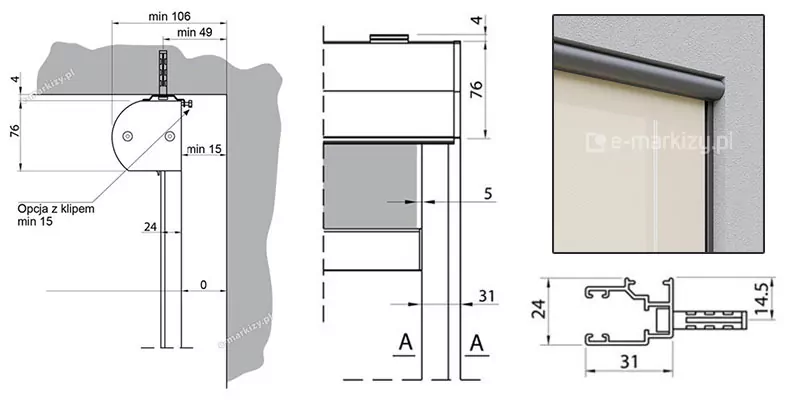

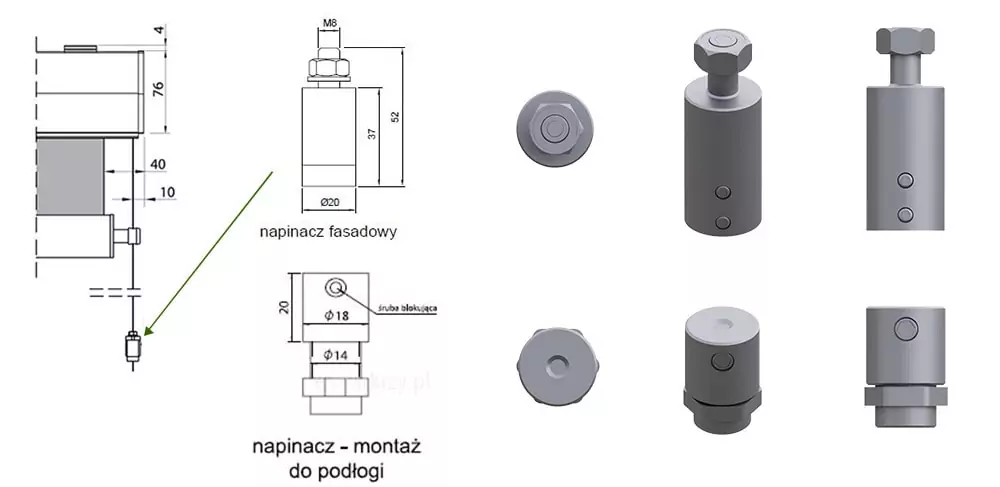

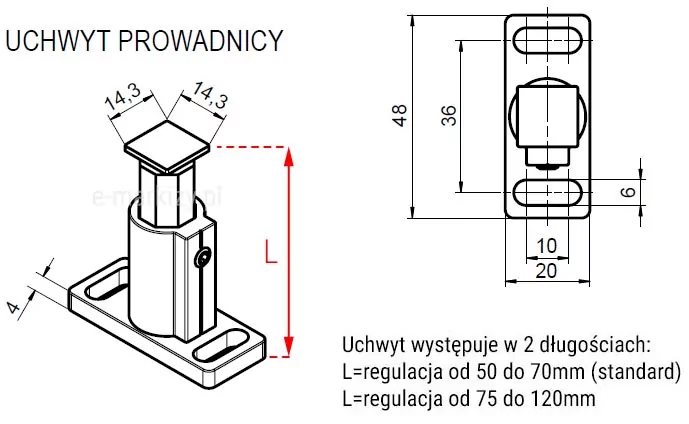

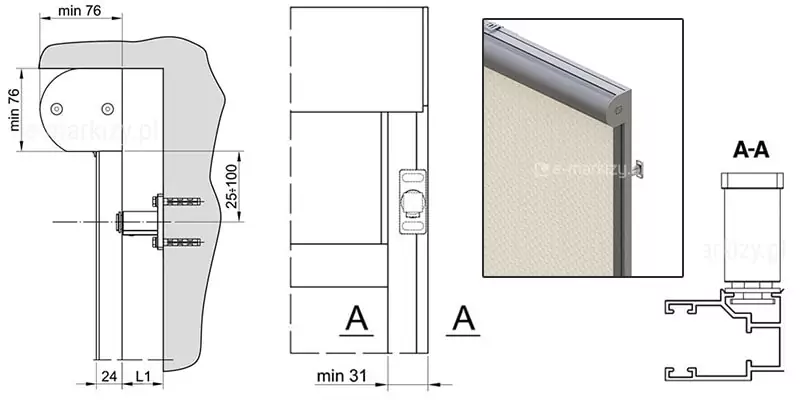

Führungen: Lamellen: G80 (innen), G31, Kabel fi 2,5 mm
Unterer Balken: Fi 42, Fi 35 (außen und innen); FG42 mit Verstärkungsprofil FG42R (innen mit G80); FP33 (intern freihängend)
Elektroantrieb, Motorparameter:
– Versorgungsspannung
230V ~ 50Hz – Strom
von 80 W bis 130 W (je nach Motortyp)
– Stromverbrauch von 0,4 A bis 0,55 A (je nach Motortyp)
– Schutzart IP 44 (oder IP31 – geräuschloser Motor nur im Inneren)
– Dauerbetriebszeit 4 Min
– Drehmoment von 3 Nm bis 6 Nm (je nach Motortyp)
– Drehzahl von 28 U/min bis 30 U/min (je nach Motortyp)
– Arbeitstemperatur
von -10°C bis + 40°C (bei Silent-Motor-Version nur innen von 0°C bis + 60°C)

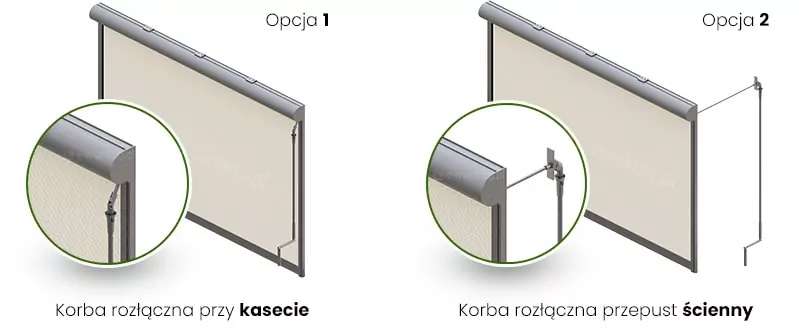

Handantrieb: Kurbel:
Zusammenklappbar 180 cm lang mit Kardangelenk, eloxiertes Aluminium
Zusammenklappbar 180 cm lang mit Kardangelenk und Wanddurchführung, Aluminium eloxiert
Konstruktionsfarbe RAL, FSM
Stoffmodell Gemäß der aktuellen Preisliste
Außen-/Innenanwendung
ERKLÄRTE LEISTUNG (EXTERN)
Die Leistungserklärung
56 / R / 2017 Windlastwiderstand
2. Klasse (84Pa) Gesamtenergiedurchlassgrad Gtot
0,01 – 0,90*
