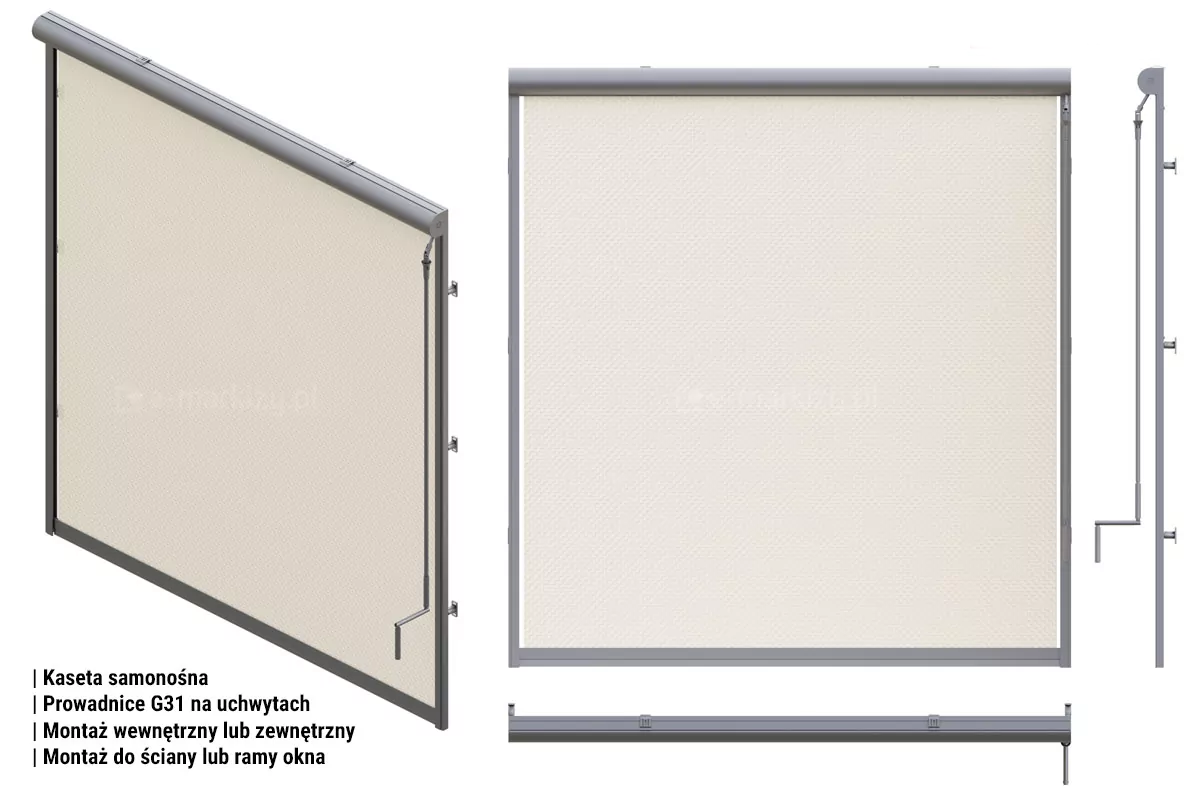

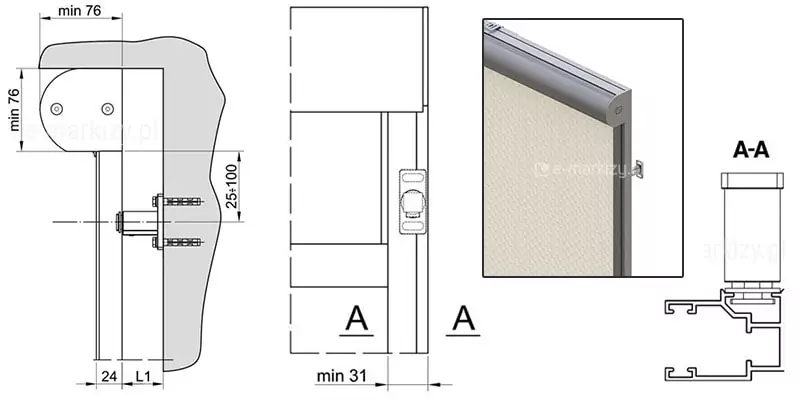

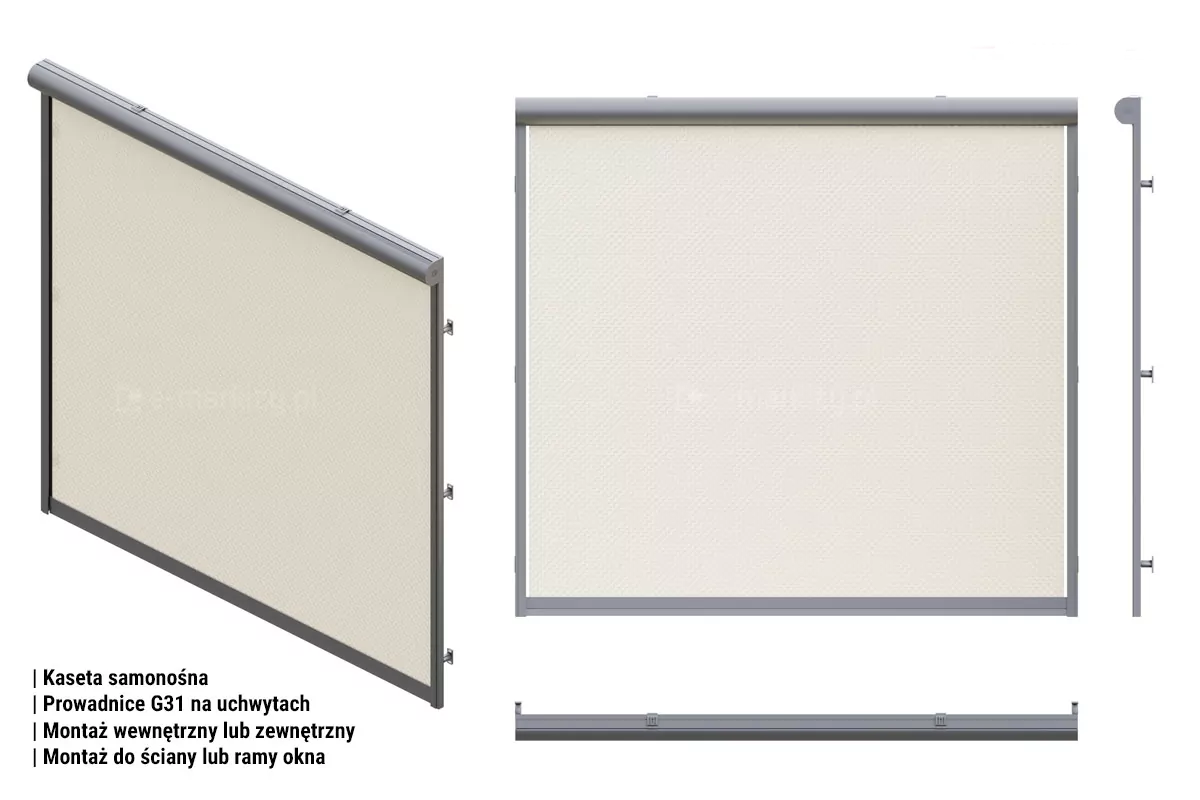

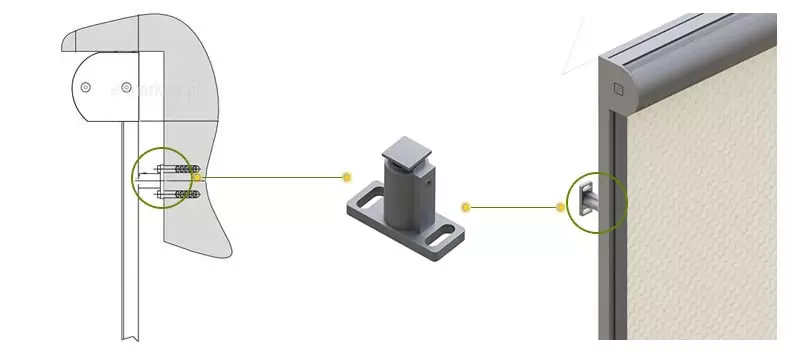

1. Lamellenführungen. Montage mit Halterungen an der selbsttragenden Kassette des Rahmens/der Wand – Installation im Innen- und Außenbereich

Montage von G31-Führungen auf verstellbaren Haltern an der Frontfläche, z.B. Rahmen/Fenster/Wand. Die Kassette ist selbsttragend, d. h. sie wird nur auf den Führungen montiert.

Bei dieser Option werden Aluminium-G31-Führungen mit Montagehalterungen am Fenster-/Wandrahmen (an der Vorderfläche) montiert.

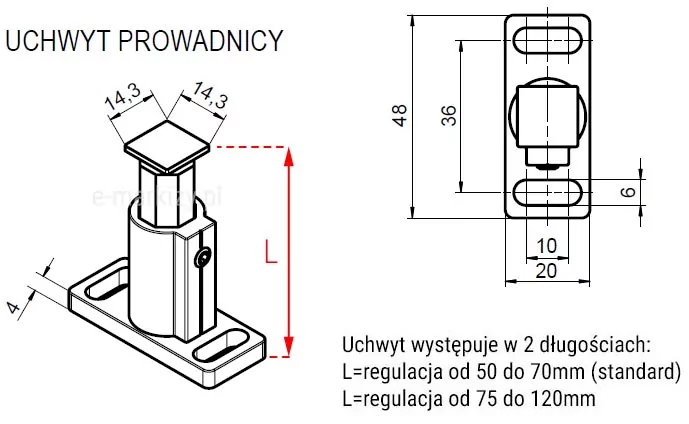

* L = Einstellung von 50–70 mm (Standard), „ovaler“ Griff
* L = Einstellung von 75–120 mm (Option), „ovaler“ Griff
Die Anzahl der Griffe wird automatisch im Verhältnis zur Höhe der Führungen ausgewählt.

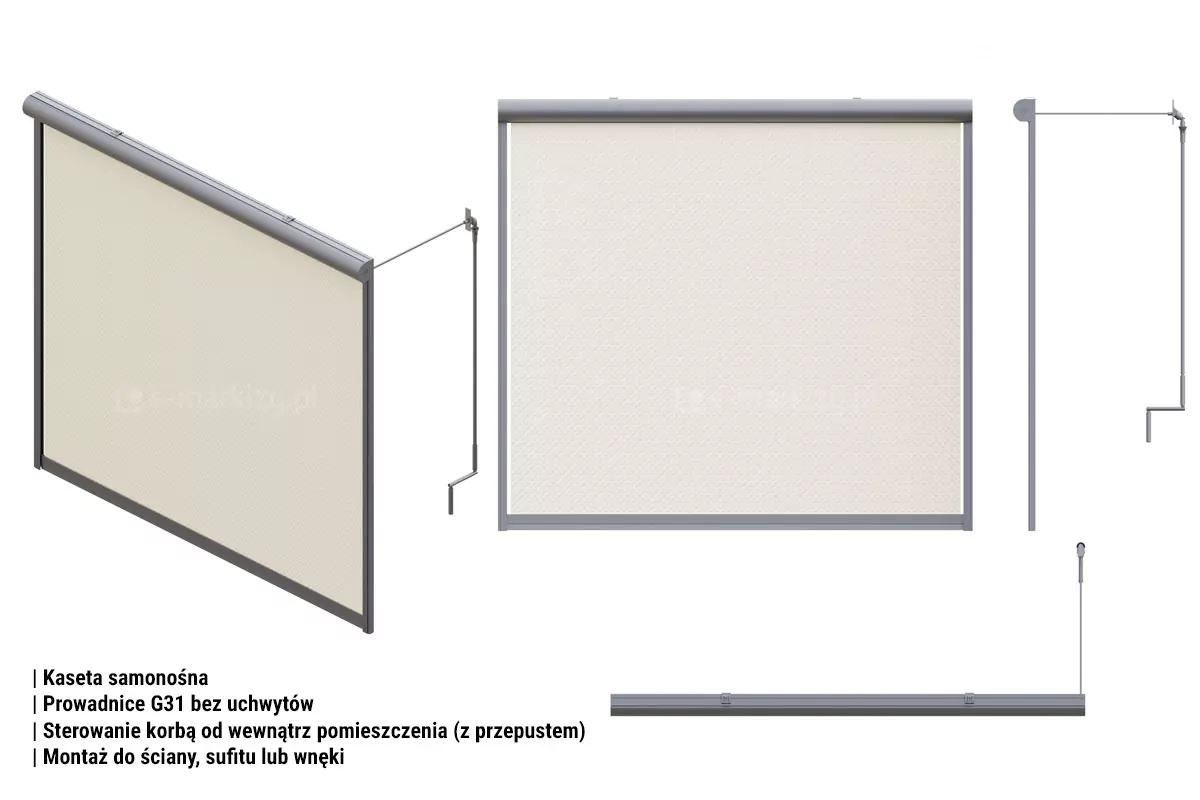

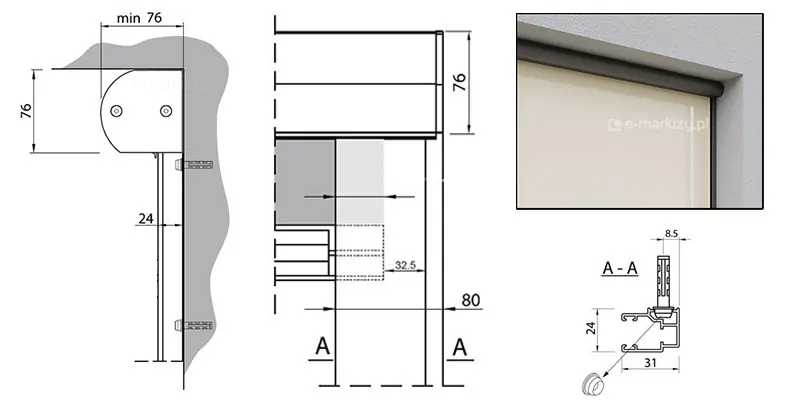

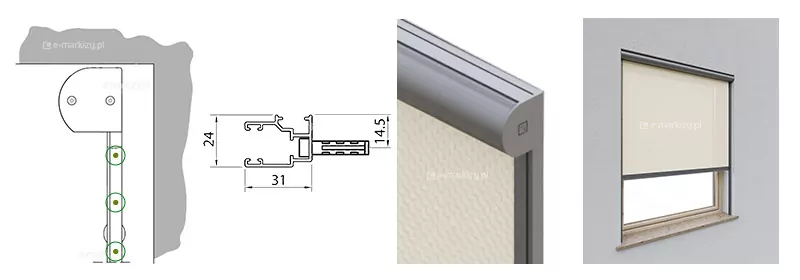

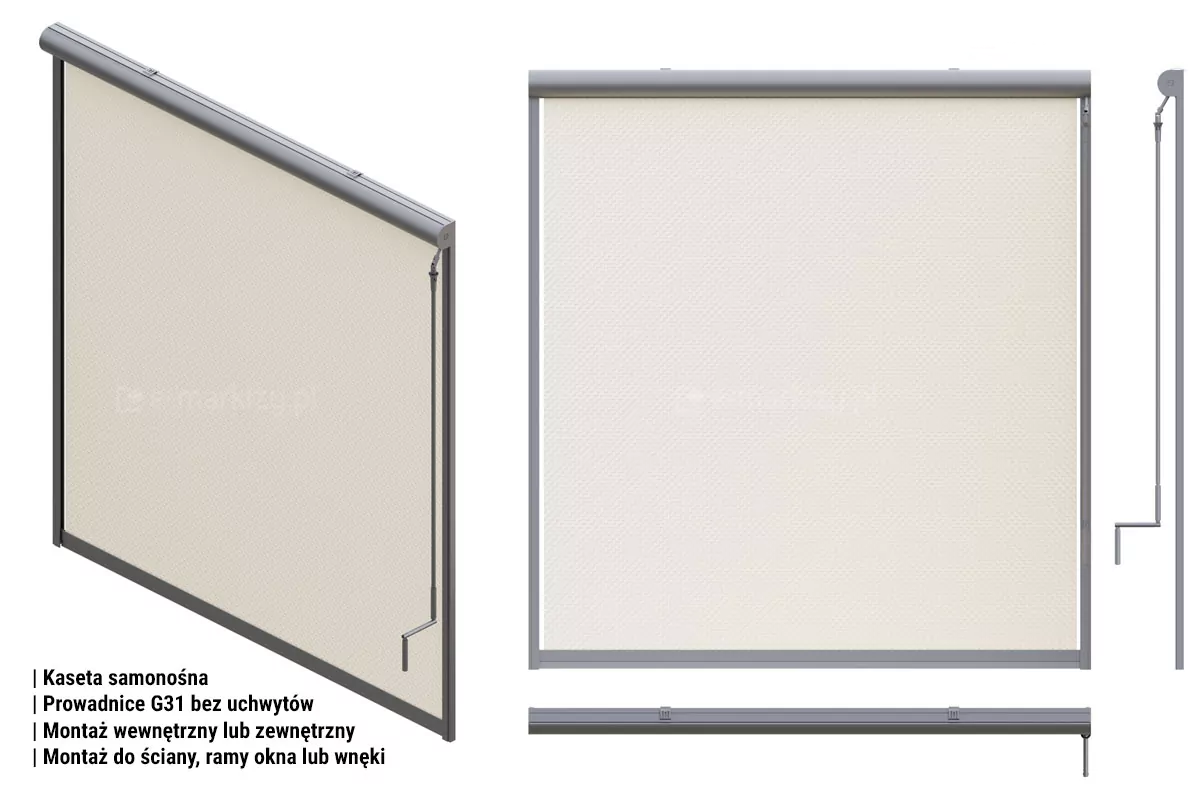

2. Lamellenführungen. Montage ohne Halterungen an der selbsttragenden Kassette des Rahmens/der Wand – Außen- und Innenmontage

Montage von G31-Führungen direkt an der Vorderseite von z. B. Rahmen/Fenster/Wand (ohne Führungshalter). Die Kassette ist selbsttragend, d. h. sie wird nur auf den Führungen montiert oder kann an der Decke verschraubt werden.

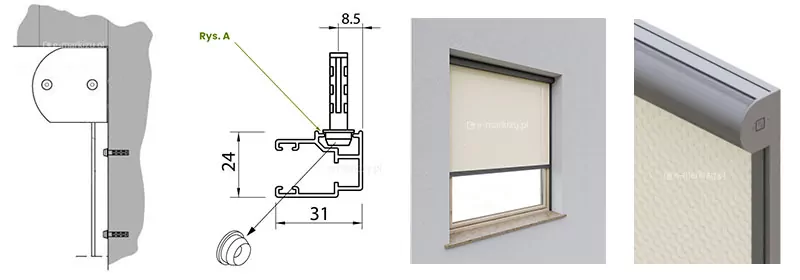

Schmale Führungen (G31) werden direkt (ohne Klammern) an der Vorderfläche von z.B. einem Rahmen/Fenster/Wand/Fassade befestigt. Verwenden Sie zum Anbringen der Führungen die speziellen Aufsätze (Abb. A), an denen die Führungen „befestigt“ werden. Bei dieser Montageart ist die Kassette „selbsttragend“, d. h. die Kassette ist stabil an den Führungen befestigt und eine Befestigung am Boden ist nicht notwendig (optional ist eine Befestigung an der Decke mit den mitgelieferten Deckenklammern möglich). im Set).

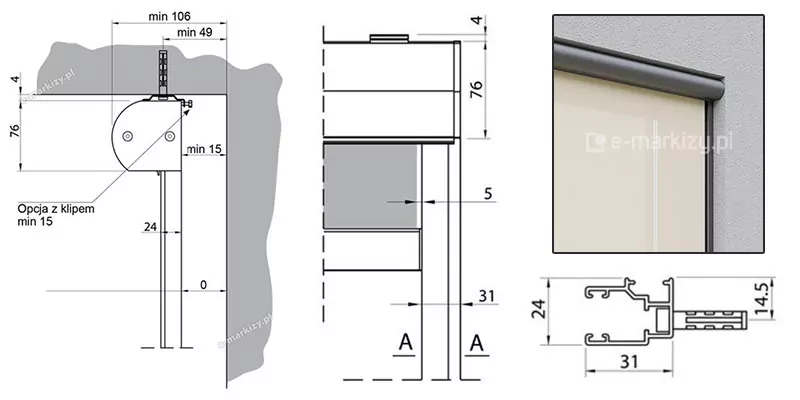

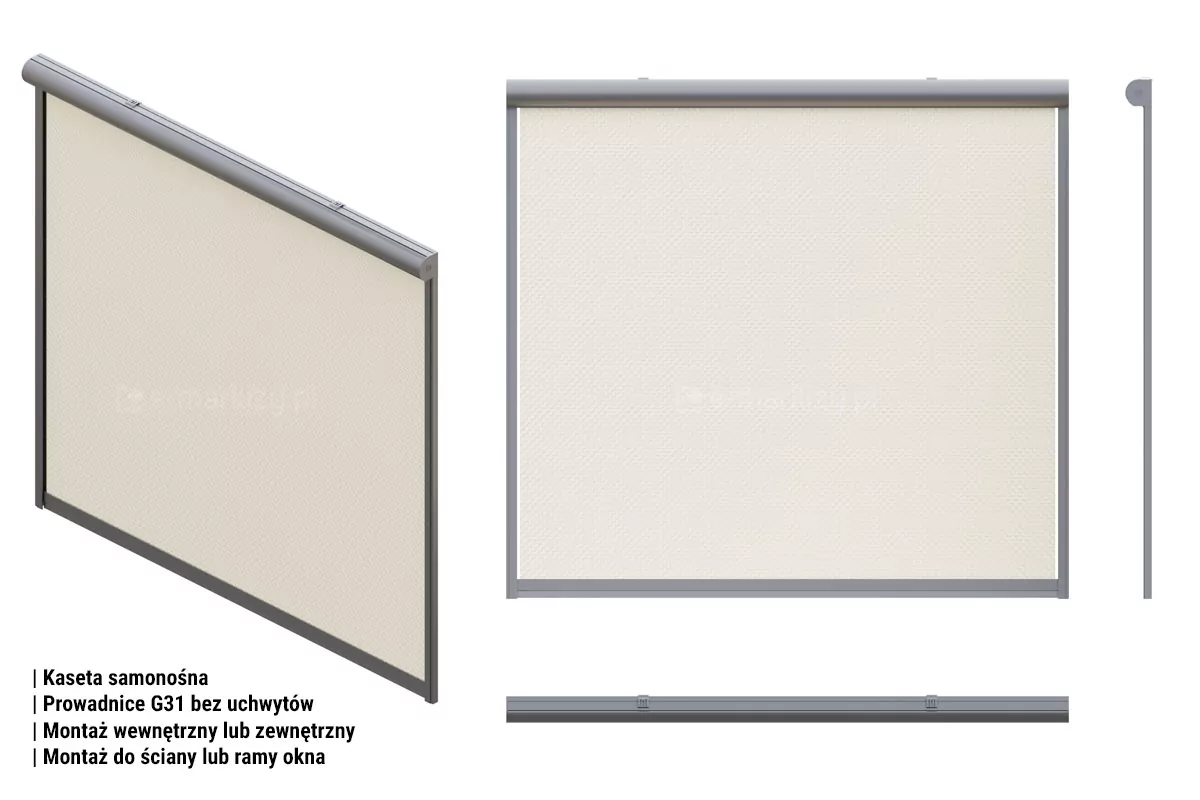

3. Lamellenführungen. Montage ohne Griffe an der Nische – Montage außen und innen

Montieren Sie G31-Führungen direkt an der Seitenfläche der Aussparung (ohne Führungshalter). Die Kassette ist selbsttragend, d. h. sie wird nur auf den Führungen montiert oder kann an der Decke verschraubt werden.

Schmale Führungen (G31) werden direkt (ohne Griffe) an der Seitenfläche der Fensternische befestigt. Um die Führungen anzubringen, bohren Sie diese an mehreren Stellen und befestigen Sie sie in der Aussparung. Bei dieser Montageart ist die Kassette „selbsttragend“, d. h. die Kassette ist stabil an den Führungen befestigt und eine Befestigung am Boden ist nicht erforderlich.

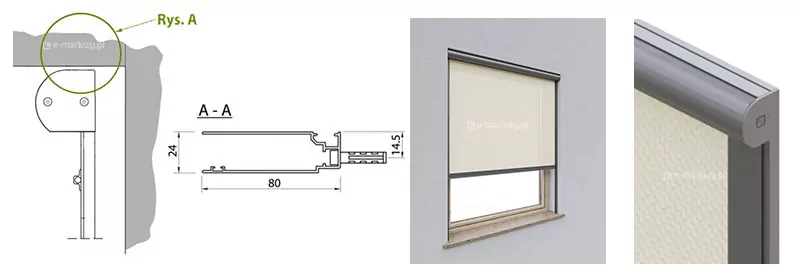

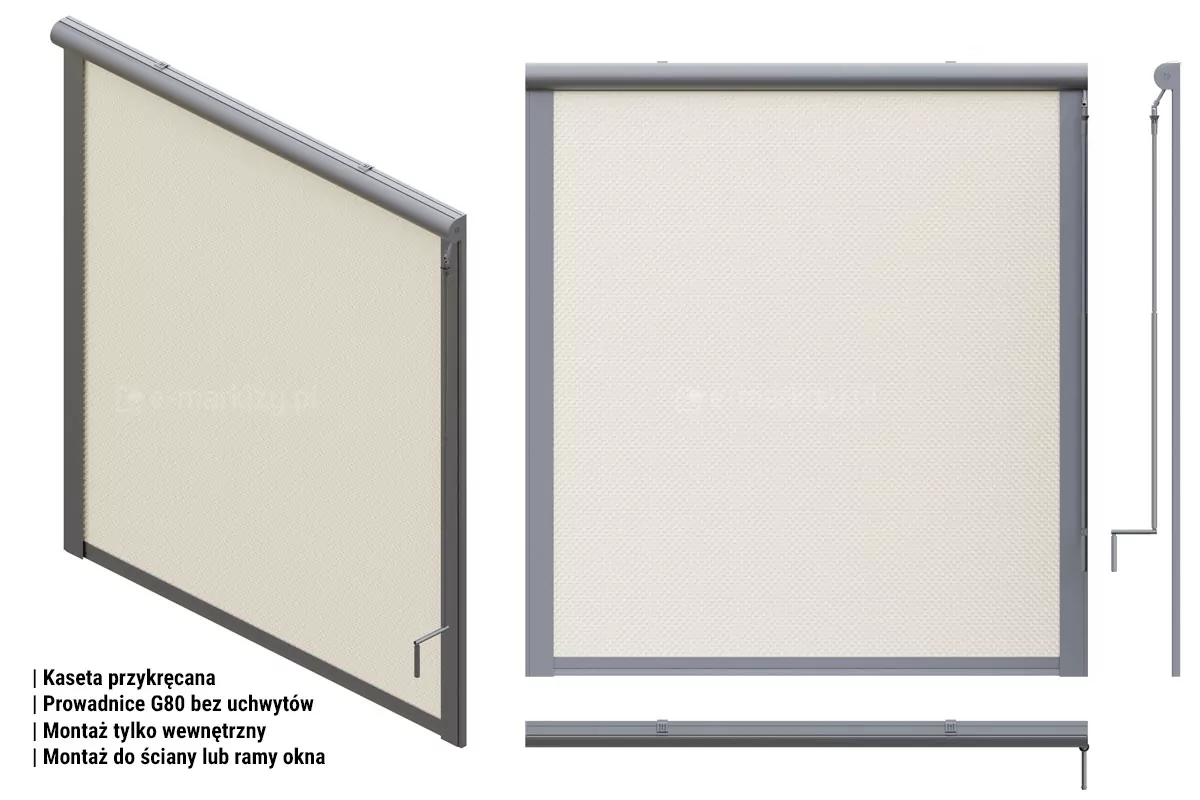

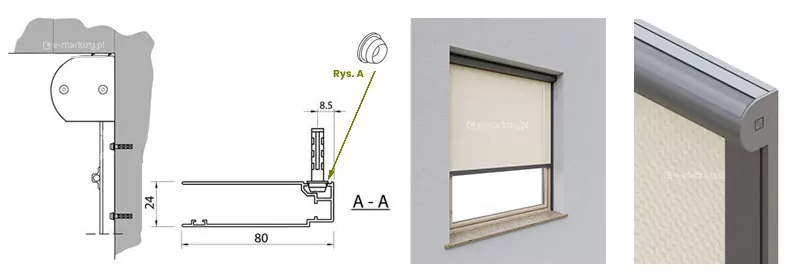

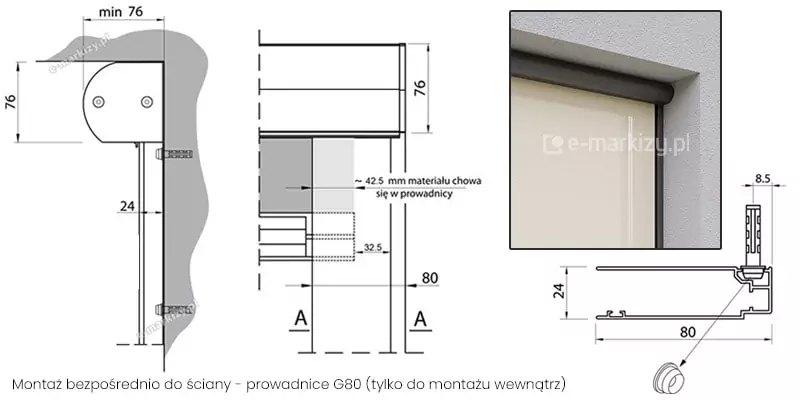

1. Lamellenführungen. Montage ohne Halterungen am Rahmen/an der Wand (breite Führung) – Innenmontage

Montage breiter Führungen direkt an der Seitenfläche der Aussparung (ohne Führungshalter). Die Kassette ist selbsttragend, d. h. sie wird nur auf den Führungen montiert oder kann an der Decke verschraubt werden.

Führungen (G80) werden direkt (ohne Griffe) an der Seitenfläche der Fensternische befestigt. Um die Führungen zu befestigen, bohren Sie diese an mehreren Stellen und befestigen Sie sie in der Aussparung. Bei dieser Montageart ist die Kassette „selbsttragend“, d. h. die Kassette ist stabil an den Führungen befestigt und eine Befestigung am Boden ist nicht notwendig (optional ist eine Befestigung an der Decke mit den mitgelieferten Deckenklammern möglich). im Set).

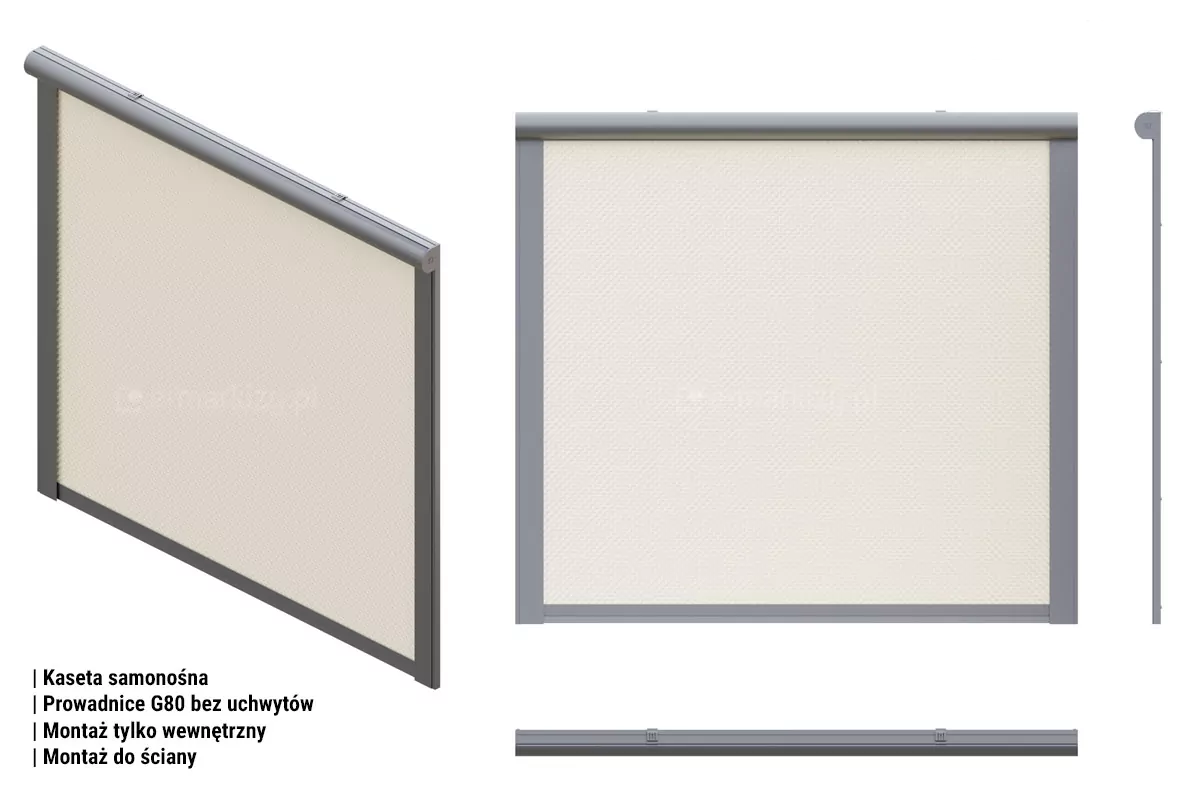

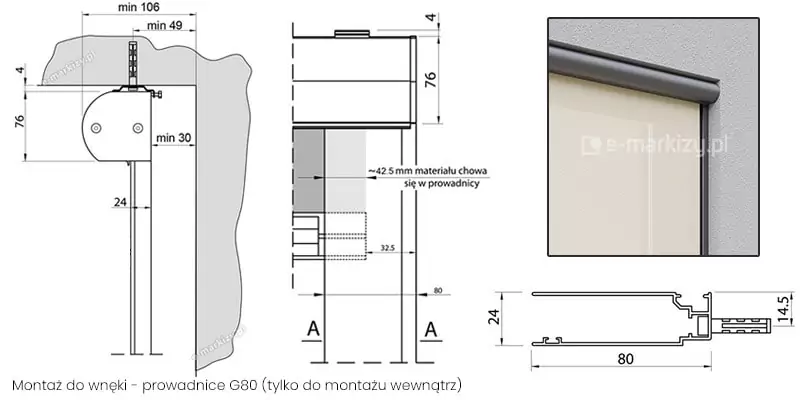

2. Lamellenführungen. Montage ohne Griffe in der Nische (breite Führung) – Innenmontage

Montage breiter Führungen direkt an der Seitenfläche der Aussparung (ohne Führungshalter). Die Kassette ist selbsttragend, d. h. sie wird nur auf den Führungen montiert oder kann an der Decke verschraubt werden.

Führungen (G80) werden direkt (ohne Griffe) an der Seitenfläche der Fensternische befestigt. Um die Führungen zu befestigen, bohren Sie diese an mehreren Stellen und befestigen Sie sie in der Aussparung. Bei dieser Montageart ist die Kassette „selbsttragend“, d. h. die Kassette ist stabil an den Führungen befestigt und eine Befestigung am Boden ist nicht erforderlich (optional ist eine Befestigung an der Decke mit den mitgelieferten Deckenklammern möglich). im Set – Abb. A).

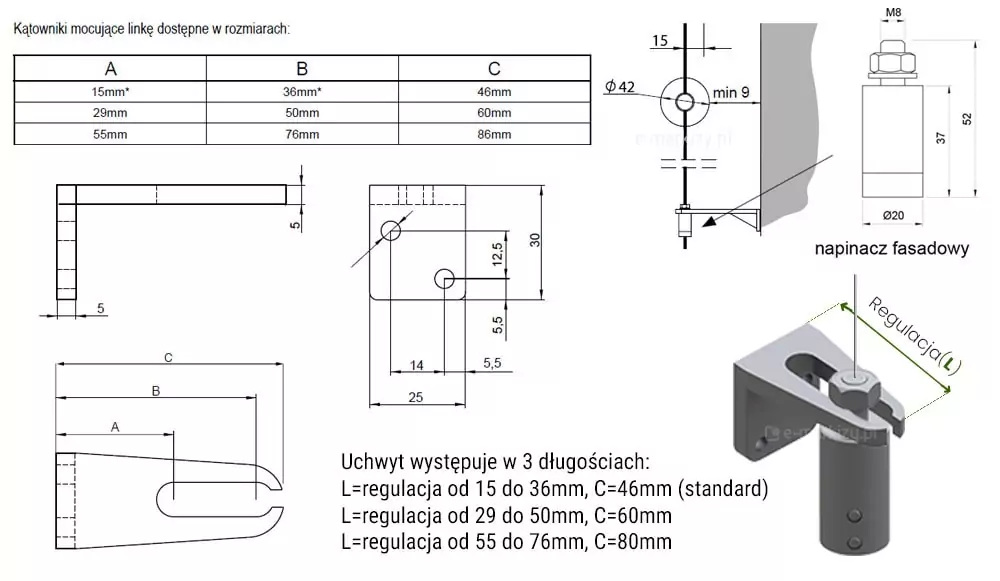

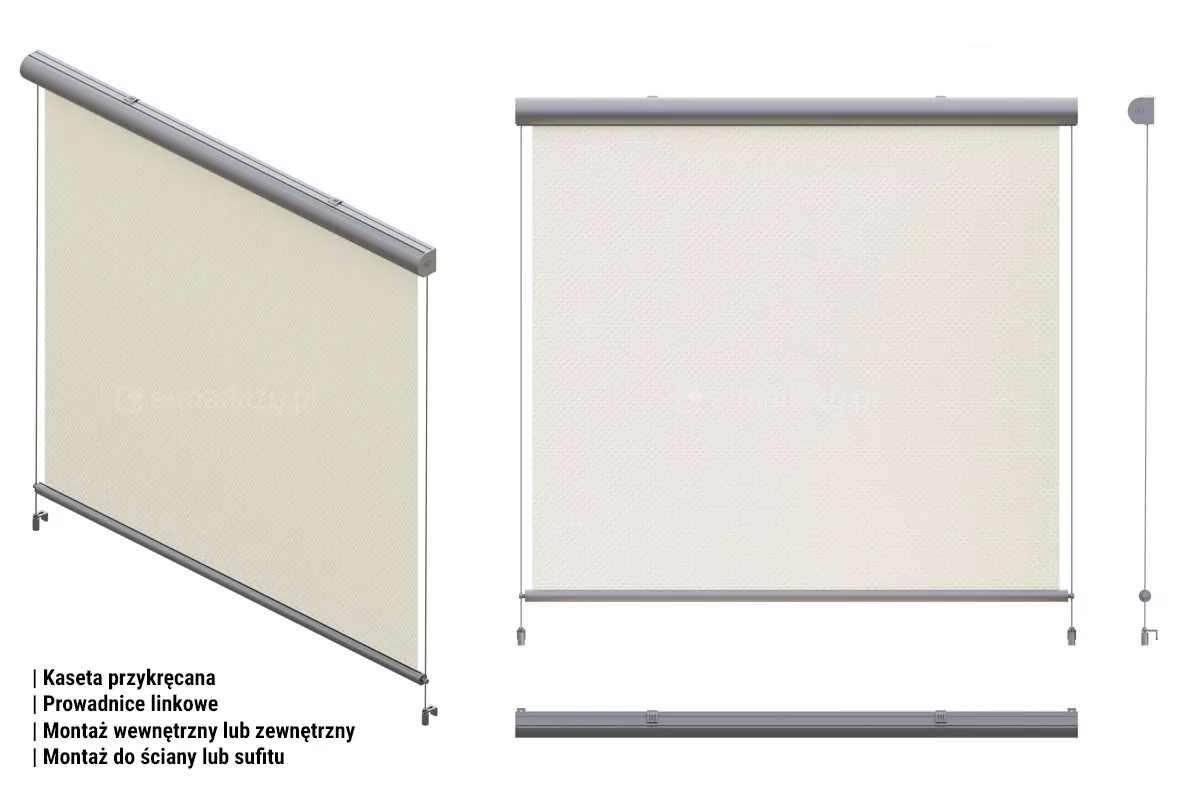

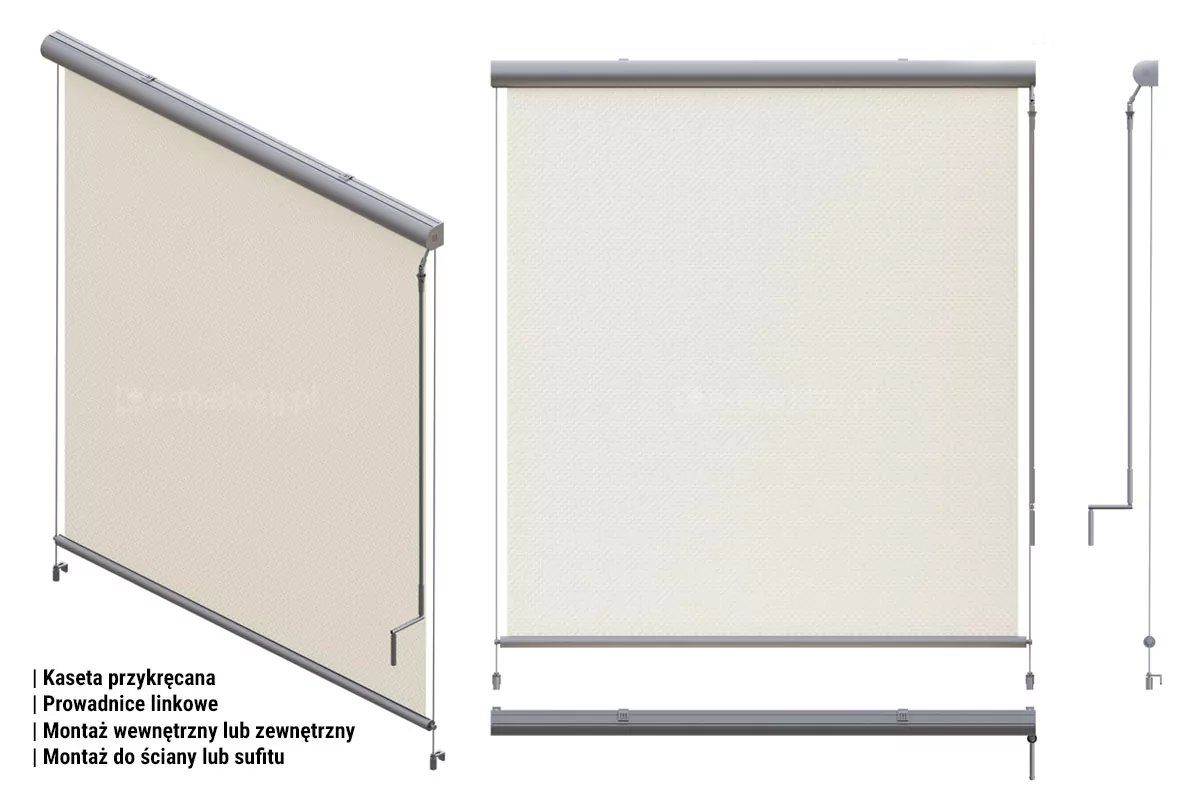

1. Kabelführungen. Deckenmontage ODER 2. Rahmen/Wand

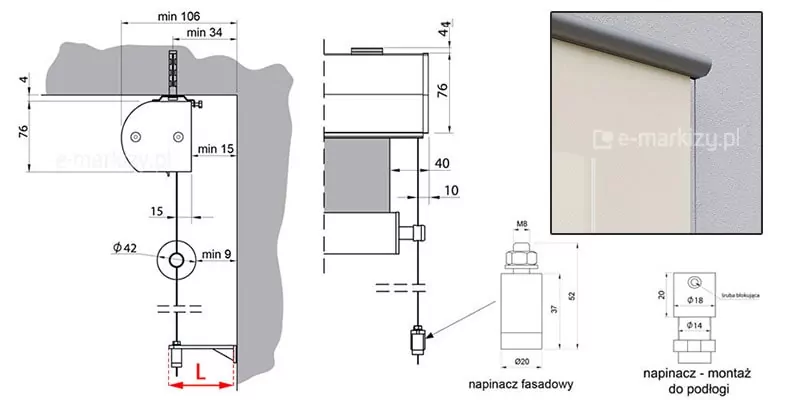

Bei der Auswahl der Kabelführungen wird die Reflexkassette am häufigsten direkt an der Decke (mittels Clips) oder an der Wand/dem Rahmen mithilfe des Kassettenwinkels (seltener) befestigt. Die Kabelhalter können an der Vorderseite (z. B. Fassaden/Rahmen/Fenster) oder alternativ am Boden montiert werden. In Ausnahmesituationen kann die Kassette auch ohne Verwendung von Halterungen an der Frontfläche verschraubt werden. Dazu bohren wir die Reflexo-Kassette durch und befestigen sie direkt am Untergrund.

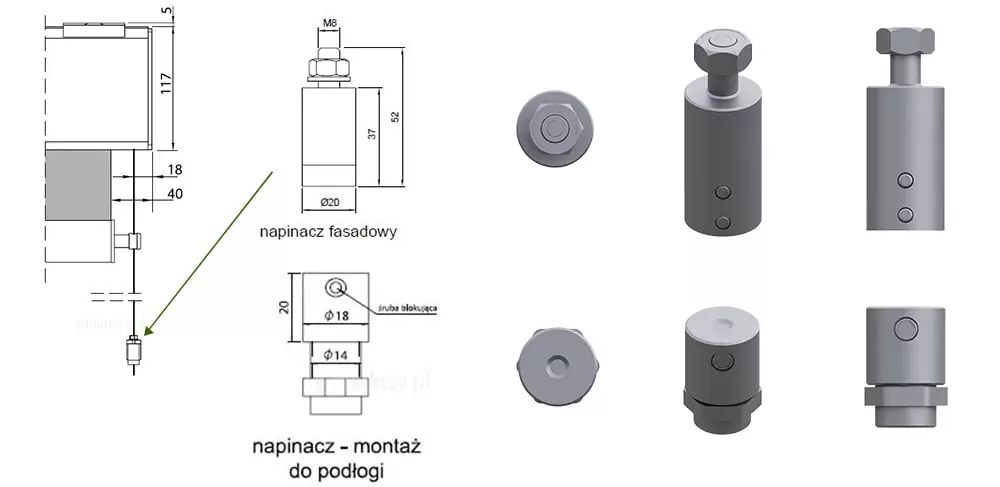

Leistenhalter können an der Vorderfläche, z.B. Rahmen/Fenster/Fassade/Wand, oder alternativ am Erdgeschoss montiert werden. Am Griff befestigen wir einen speziellen Seilspanner, dessen Position sich in bestimmten Bereichen verstellen lässt. Der Spanner hat auch die Funktion, das Kabel zu spannen (Kabelführung).

Die Kabelhalter sind in verschiedenen Längen erhältlich und in folgenden Bereichen verstellbar:
* L=Einstellung von 15–36 mm (Standardlänge)
* L = Einstellung von 29–50 mm (Option – weniger häufig verwendete Länge)
* L=Einstellung von 55–76 mm (Option – weniger häufig verwendete Länge)
